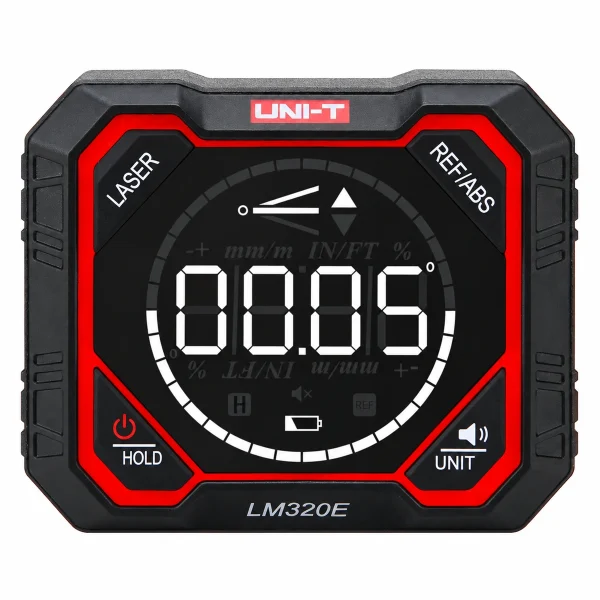

LM320E Angle Meter جهاز قياس زاوية الميل

LM320E Angle Meter جهاز قياس زاوية الميل

The LM320E angle meter adds 2-line laser guidance to the base LM320D platform, projecting reference lines with +/-3mm accuracy at 5 meters for visual alignment.

LM320E angle meter – How It Works

Beyond the same 4×90-degree angle measurement, dual-sided magnetic base, and multi-unit display as the base LM320D, its two laser lines project a visible reference directly onto a wall or surface – useful for aligning shelves, tiles, or fixtures across a room without needing a separate laser level tool. The laser guidance is the real upgrade here, not a different sensing platform.

It keeps the same 1000mAh battery, LED backlight, and relative/absolute measurement modes as the base model – the laser is a genuine addition, not a trade-off elsewhere.

Key Features

• Angle range: 4×90 degrees, +/-0.2 degree accuracy
• 2-line laser guidance, +/-3mm at 5m
• Dual-sided magnetic base
• Relative and absolute measurement modes

Typical Applications

• Wall alignment and reference-line projection
• Shelving, tiling, and fixture leveling
• Combined angle measurement and visual alignment

Specifications

• Range: 4×90 degrees
• Laser: 2-line, +/-3mm/5m accuracy
• Battery: 1000mAh rechargeable Li-ion, ~14hr
• Base: Dual-sided magnetic

Calibration and Use

Check the instrument’s zero on a surface you know to be flat before trusting a critical measurement, and repeat the check by rotating the tool 180 degrees on the same spot. If the two readings differ, the difference is the instrument’s own offset rather than a property of the surface.

Let the tool settle for a moment before reading a digital angle display, because internal sensors need a brief period to stabilize after movement. Keep the reference face clean, as a single grain of debris under the base is enough to shift a precision angle reading by more than the tolerance the job requires.

Reference: laser-guided inclinometer alignment — browse our full range of UNI-T measuring instruments.

LM320E Angle Meter جهاز قياس زاوية الميل

مقياس زاوية LM320E بيضيف توجيه ليزر بخطين فوق منصة LM320D الأساسية، بيعرض خطوط مرجعية بدقة ±3 مم عند 5 متر للمحاذاة البصرية.

LM320E angle meter – إزاي شغالة

غير نفس قياس زاوية 4×90 درجة والقاعدة المغناطيسية ثنائية الجانب والشاشة متعددة الوحدات زي LM320D الأساسي، خطي الليزر بتاعته بيعرضوا مرجع مرئي مباشرة على حيطة أو سطح – مفيد تحاذي أرفف أو بلاط أو تركيبات عبر أوضة من غير ما تحتاج أداة مستوى ليزر منفصلة. توجيه الليزر هو الترقية الحقيقية هنا، مش منصة استشعار مختلفة.

بيحافظ على نفس بطارية 1000 مللي أمبير ساعة والإضاءة الخلفية LED وأوضاع القياس النسبي/المطلق زي الموديل الأساسي – الليزر إضافة حقيقية مش مقايضة في حاجة تانية.

المواصفات الأساسية

• مدى زاوية: 4×90 درجة، دقة ±0.2 درجة
• توجيه ليزر بخطين، ±3 مم عند 5 متر
• قاعدة مغناطيسية ثنائية الجانب
• أوضاع قياس نسبي ومطلق

الاستخدامات

• محاذاة حائط وعرض خط مرجعي
• تسوية أرفف وبلاط وتركيبات
• قياس زاوية ومحاذاة بصرية مجتمعة

المواصفات الفنية

• المدى: 4×90 درجة
• الليزر: خطين، دقة ±3 مم/5 متر
• البطارية: ليثيوم قابل للشحن 1000 مللي أمبير ساعة، ~14 ساعة
• القاعدة: مغناطيسية ثنائية الجانب

المعايرة والاستخدام

افحص صفر الجهاز على سطح متأكد إنه مستوي قبل ما تثق في قياس حرج، وكرر الفحص بلف الأداة 180 درجة في نفس المكان. لو القراءتين اختلفوا، الفرق ده إزاحة الجهاز نفسه مش خاصية في السطح.

سيب الأداة تستقر لحظة قبل قراءة شاشة الزاوية الرقمية، لأن الحساسات الداخلية محتاجة فترة قصيرة تستقر فيها بعد الحركة. خلي وش المرجع نضيف، لأن حبة أوساخ واحدة تحت القاعدة كافية تزيح قراءة زاوية دقيقة أكتر من السماحية اللي الشغلانة محتاجاها.

لمزيد من التفاصيل التقنية راجع محاذاة مقياس الميل الموجه بالليزر على ويكيبيديا، وتصفح باقي أجهزة قياس UNI-T المتوفرة عندنا.
