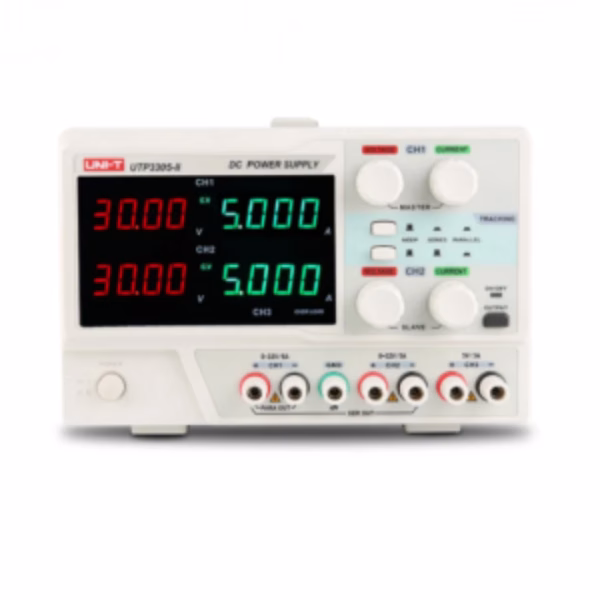

UNI-T UTP3305ii DC Power Supply

UNI-T UTP3305ii DC Power Supply

The UTP3305ii power supply is UNI-T’s higher-power 3-channel linear DC bench supply, with two adjustable 32V/5A channels delivering 335W total – the stronger sibling of the UTP3303-II.

UTP3305ii power supply – How It Works

Its two adjustable channels each deliver up to 160W (32V/5A), noticeably more current than the UTP3303-II’s 3A-per-channel limit, and can combine in series for up to 64V or parallel for up to 10A when a single test setup needs more than one channel alone provides. A fixed third channel at 5V/3A rounds out the output options for common logic-level needs.

With the same CV/CC operation and OVP/OCP/OTP protection as the rest of the UTP330x family, it’s the right choice over the UTP3303-II specifically when a test setup needs more than 3A per channel.

Key Features

• 3 channels: 2x adjustable 32V/5A + 1x fixed 5V/3A
• 335W total power, series/parallel modes
• CV/CC modes, OVP/OCP/OTP protection
• 10mV/1mA resolution

Typical Applications

• Higher-current bench circuit testing beyond 3A/channel
• Combined series/parallel power delivery up to 335W
• Multi-rail lab and production testing

Specifications

• Channels: 3 (2 adjustable + 1 fixed)
• Adjustable Output: 0-32V, 0-5A each
• Total Power: 335W
• Series/Parallel: up to 64V / 10A

Bench Setup Notes

Set the current limit before connecting a new or unknown circuit, because a properly set limit turns the supply into a safety net that protects a prototype from a wiring mistake instead of feeding it enough current to destroy components. Many bench failures trace back to a supply left at full current capability on the first power-up.

Give the unit adequate ventilation, as linear supplies dissipate real heat when running well below their maximum output voltage at high current. Check the output with a meter before connecting sensitive loads, since a knocked or accidentally adjusted knob can leave the supply set well outside what the target circuit tolerates.

Reference: DC power supply design — browse our full range of UNI-T measuring instruments.

UNI-T UTP3305ii DC Power Supply

مزود UTP3305ii مزود طاقة تيار مستمر خطي بـ3 قنوات أعلى قدرة من UNI-T، بقناتين قابلتين للتعديل 32 فولت/5 أمبير بيدوا 335 وات إجمالي – الأخ الأقوى لـUTP3303-II.

UTP3305ii power supply – إزاي شغالة

قناتيه القابلتين للتعديل بتدوا لحد 160 وات (32 فولت/5 أمبير) لكل واحدة، تيار أعلى بوضوح من حد 3 أمبير لكل قناة بتاع UTP3303-II، وممكن تتحد على التوالي لحد 64 فولت أو توازي لحد 10 أمبير لما إعداد اختبار واحد يحتاج أكتر مما قناة واحدة بتوفره لوحدها. قناة تالتة ثابتة عند 5 فولت/3 أمبير بتكمل خيارات الخرج لاحتياجات فولت منطق شائعة.

بنفس تشغيل CV/CC وحماية OVP/OCP/OTP زي باقي عائلة UTP330x، هو الاختيار الصح فوق UTP3303-II بالتحديد لما إعداد اختبار يحتاج أكتر من 3 أمبير لكل قناة.

المواصفات الأساسية

• 3 قنوات: 2 قابلة للتعديل 32 فولت/5 أمبير + 1 ثابتة 5 فولت/3 أمبير
• 335 وات إجمالي، أوضاع توالي/توازي
• أوضاع CV/CC، حماية OVP/OCP/OTP
• دقة 10 ميلي فولت/1 ميلي أمبير

الاستخدامات

• اختبار دائرة مكتبية تيار أعلى فوق 3 أمبير/قناة
• توصيل طاقة توالي/توازي مجمع لحد 335 وات
• اختبار معملي وإنتاجي متعدد القنوات

المواصفات الفنية

• القنوات: 3 (2 قابلة للتعديل + 1 ثابتة)
• الخرج القابل للتعديل: 0-32 فولت، 0-5 أمبير لكل واحدة
• القدرة الإجمالية: 335 وات
• توالي/توازي: لحد 64 فولت / 10 أمبير

ملاحظات إعداد البنش

اضبط حد التيار قبل ما توصل دائرة جديدة أو مجهولة، لأن الحد المضبوط صح بيحول المزود لشبكة أمان بتحمي البروتوتايب من غلطة توصيل بدل ما تغذيه بتيار كافي يحرق المكونات. أعطال بنش كتير أصلها مزود اتساب على أقصى تيار في أول تشغيل.

وفر تهوية كافية للجهاز، لأن المزودات الخطية بتبدد حرارة حقيقية وهي شغالة تحت أقصى فولت خرجها بتيار عالي بكتير. افحص الخرج بجهاز قياس قبل توصيل أحمال حساسة، لأن مفتاح اتخبط أو اتظبط بالغلط ممكن يسيب المزود على قيمة برا اللي الدائرة المستهدفة بتتحملها.

لمزيد من التفاصيل التقنية راجع تصميم مزود الطاقة التيار المستمر على ويكيبيديا، وتصفح باقي أجهزة قياس UNI-T المتوفرة عندنا.
