UNI-T UTP1306 DC Power Supply

UNI-T UTP1306 DC Power Supply

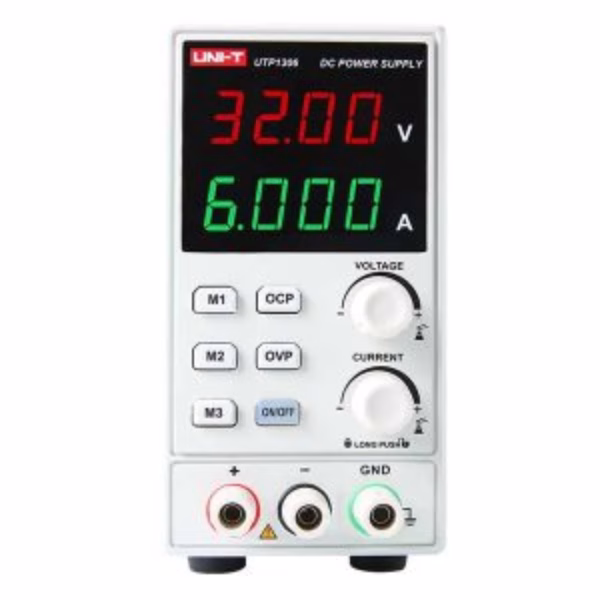

The UTP1306 power supply is a single-channel DC bench supply from UNI-T delivering 0-32V at 0-6A, with 3 groups of preset storage for quick recall of common settings.

UTP1306 power supply – How It Works

As a switch-type regulated supply, it delivers a single adjustable output with 10mV/1mA resolution and OVP/OCP/OTP protection, plus 3 storable preset groups that let you switch between commonly-used voltage/current combinations with one button rather than dialing them in each time. A clear 4-digit display keeps both voltage and current readable at a glance.

As a single-channel, switch-type unit without RS232 programmability, it’s a more straightforward and economical choice than the linear UDP1306C for anyone who just needs a reliable single adjustable output.

Key Features

• Single adjustable channel: 0-32V, 0-6A
• 3 storable preset groups
• OVP/OCP/OTP protection
• 4-digit display, 10mV/1mA resolution

Typical Applications

• General single-output bench power needs
• Quick recall of frequently-used voltage/current settings
• Straightforward switch-type power supply use

Specifications

• Channels: 1, Output: 0-32V, 0-6A
• Presets: 3 storable groups
• Protection: OVP/OCP/OTP
• Type: Switch-type regulated

Bench Setup Notes

Set the current limit before connecting a new or unknown circuit, because a properly set limit turns the supply into a safety net that protects a prototype from a wiring mistake instead of feeding it enough current to destroy components. Many bench failures trace back to a supply left at full current capability on the first power-up.

Give the unit adequate ventilation, as linear supplies dissipate real heat when running well below their maximum output voltage at high current. Check the output with a meter before connecting sensitive loads, since a knocked or accidentally adjusted knob can leave the supply set well outside what the target circuit tolerates.

Buying and Ownership Notes

UNI-T publishes a full specification sheet and user manual for each model, and it is worth reading the accuracy figures for the specific ranges you plan to use rather than judging an instrument by its headline range alone. Accuracy is usually stated as a percentage of reading plus a number of least-significant digits, and that second term dominates at the low end of a range.

Keep the original manual and packaging where practical, because both help if the unit ever needs service or resale. For any instrument used in work that others rely on, a periodic check against a known reference, or formal calibration where the application requires it, is what keeps the results defensible rather than merely convenient.

Reference: DC power supply design — browse our full range of UNI-T measuring instruments.

UNI-T UTP1306 DC Power Supply

مزود UTP1306 مزود طاقة تيار مستمر بقناة واحدة من UNI-T بيدي 0-32 فولت عند 0-6 أمبير، مع 3 مجموعات تخزين إعدادات مسبقة لاسترجاع سريع للإعدادات الشائعة.

UTP1306 power supply – إزاي شغالة

بما إنه مزود منظم من نوع سويتشينج، بيدي خرج واحد قابل للتعديل بدقة 10 ميلي فولت/1 ميلي أمبير وحماية OVP/OCP/OTP، بالإضافة لـ3 مجموعات إعدادات قابلة للتخزين بتخليك تتنقل بين مجموعات فولت/تيار شائعة الاستخدام بزرار واحد بدل ما تظبطهم كل مرة. شاشة 4 أرقام واضحة بتحافظ على قراءة الفولت والتيار سهلة بنظرة.

بما إنه وحدة قناة واحدة نوع سويتشينج من غير برمجة RS232، اختيار أبسط وأوفر من UDP1306C الخطية لأي حد محتاج بس خرج واحد قابل للتعديل موثوق.

المواصفات الأساسية

• قناة واحدة قابلة للتعديل: 0-32 فولت، 0-6 أمبير
• 3 مجموعات إعدادات قابلة للتخزين
• حماية OVP/OCP/OTP
• شاشة 4 أرقام، دقة 10 ميلي فولت/1 ميلي أمبير

الاستخدامات

• احتياجات طاقة مكتبية بخرج واحد عام
• استرجاع سريع لإعدادات فولت/تيار متكررة الاستخدام
• استخدام مزود طاقة سويتشينج مباشر

المواصفات الفنية

• القنوات: 1، الخرج: 0-32 فولت، 0-6 أمبير
• الإعدادات المسبقة: 3 مجموعات قابلة للتخزين
• الحماية: OVP/OCP/OTP
• النوع: منظم سويتشينج

ملاحظات إعداد البنش

اضبط حد التيار قبل ما توصل دائرة جديدة أو مجهولة، لأن الحد المضبوط صح بيحول المزود لشبكة أمان بتحمي البروتوتايب من غلطة توصيل بدل ما تغذيه بتيار كافي يحرق المكونات. أعطال بنش كتير أصلها مزود اتساب على أقصى تيار في أول تشغيل.

وفر تهوية كافية للجهاز، لأن المزودات الخطية بتبدد حرارة حقيقية وهي شغالة تحت أقصى فولت خرجها بتيار عالي بكتير. افحص الخرج بجهاز قياس قبل توصيل أحمال حساسة، لأن مفتاح اتخبط أو اتظبط بالغلط ممكن يسيب المزود على قيمة برا اللي الدائرة المستهدفة بتتحملها.

ملاحظات الشراء والاقتناء

UNI-T بتنشر ورقة مواصفات كاملة ودليل استخدام لكل موديل، ويستاهل تقرا أرقام الدقة للمديات اللي ناوي تستخدمها بالتحديد بدل ما تحكم على الجهاز من المدى الرئيسي لوحده. الدقة عادة بتتكتب كنسبة من القراءة زائد عدد من أقل الخانات دلالة، والحد التاني ده هو المسيطر في الطرف الواطي من المدى.

احتفظ بالدليل والعلبة الأصلية قد الإمكان، لأن الاتنين بيساعدوا لو الجهاز احتاج صيانة أو إعادة بيع يوم. لأي جهاز بيتستخدم في شغل ناس تانية معتمدة عليه، الفحص الدوري مقابل مرجع معروف، أو معايرة رسمية لو التطبيق بيتطلبها، هو اللي بيخلي النتائج قابلة للدفاع عنها مش مجرد مريحة.

لمزيد من التفاصيل التقنية راجع تصميم مزود الطاقة التيار المستمر على ويكيبيديا، وتصفح باقي أجهزة قياس UNI-T المتوفرة عندنا.
