UNI-T UTi80P Thermal Imager

UNI-T UTi80P Thermal Imager

The UTi80P thermal imager is a pocket-size infrared camera from UNI-T with 80×60 IR resolution, measuring temperature from -10C to 400C for quick field diagnostics.

UTi80P thermal imager – How It Works

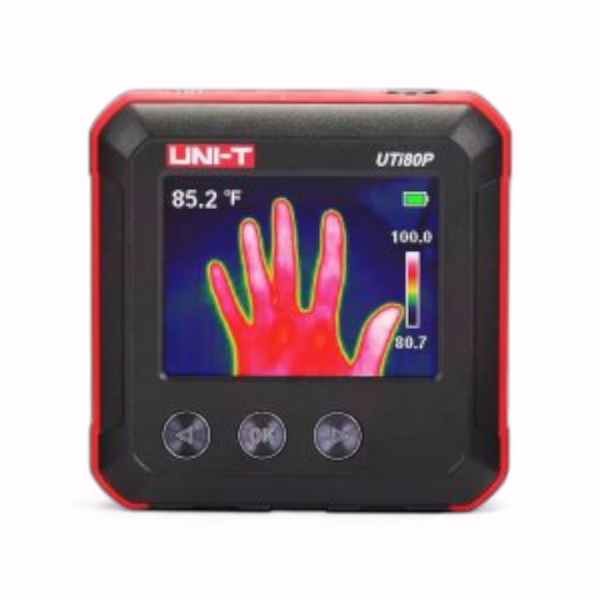

Point it at a surface and its 2.4-inch TFT display shows a live thermal image, with auto tracking that highlights the hottest and coldest spots in the frame automatically so you don’t have to hunt for the anomaly manually. High/low temperature alarms fire the moment a reading crosses a threshold you set, useful for catching an overheating component or connection before it fails.

Its thermal sensitivity of 150mK (0.15C) is modest compared to higher-end imagers, but at a 9Hz frame rate and rechargeable Li-ion battery with 1-meter drop resistance, it’s built for quick handheld checks rather than continuous professional monitoring.

Key Features

• 80×60 IR resolution, -10C to 400C range
• 2.4-inch TFT display (320×240)
• Auto hot/cold spot tracking, high/low alarms
• Rechargeable Li-ion battery, 1m drop proof

Typical Applications

• Industrial floor and heating-system temperature checks
• Quick electrical connection hot-spot checks
• General pocket-size thermal diagnostics

Specifications

• IR Resolution: 80×60 pixels
• Temperature Range: -10C to 400C
• Thermal Sensitivity: 150mK or better
• Frame Rate: up to 9Hz

Getting Reliable Thermal Images

Thermal imagers report apparent surface temperature, so emissivity settings and reflected background heat both influence the numbers shown on screen. Surfaces like bare metal or glass reflect surrounding heat sources and are notoriously difficult to measure accurately without applying a known-emissivity target to the spot being checked.

Let the camera stabilize after powering on and after any large ambient temperature change, because the detector needs a short warm-up before its readings settle. Keep the lens clean and never point the imager directly at the sun or an intense heat source outside its rated range, since that can permanently damage the sensor array.

Reference: thermal imaging technology — browse our full range of UNI-T measuring instruments.

UNI-T UTi80P Thermal Imager

كاميرا UTi80P الحرارية كاميرا أشعة تحت حمراء بحجم الجيب من UNI-T بدقة IR 80×60، بتقيس الحرارة من -10 لـ400 درجة مئوية لتشخيص ميداني سريع.

UTi80P thermal imager – إزاي شغالة

وجّهها على سطح وشاشة TFT 2.4 بوصة بتعرض صورة حرارية حية، مع تتبع تلقائي بيبرز أسخن وأبرد نقطة في الإطار تلقائيًا فمش هتحتاج تدور على الشذوذ يدوي. إنذارات فولت عالي/منخفض بتشتغل لحظة ما القراءة تتخطى حد ضبطته، مفيد لاكتشاف مكون أو توصيلة سخنة قبل ما تعطل.

حساسيته الحرارية 150 ميلي كلفن (0.15 درجة) متواضعة مقارنة بكاميرات أعلى فئة، بس بمعدل إطارات 9 هرتز وبطارية ليثيوم قابلة للشحن ومقاومة سقوط متر واحد، مبنية لفحوصات محمولة سريعة مش مراقبة احترافية مستمرة.

المواصفات الأساسية

• دقة IR 80×60، مدى -10 لـ400 درجة مئوية
• شاشة TFT 2.4 بوصة (320×240)
• تتبع تلقائي لنقاط الحرارة والبرودة، إنذارات علوي/سفلي
• بطارية ليثيوم قابلة للشحن، مقاومة سقوط متر

الاستخدامات

• فحص حرارة أرضيات صناعية وأنظمة تدفئة
• فحص سريع لنقاط سخونة توصيلات كهربائية
• تشخيص حراري عام بحجم الجيب

المواصفات الفنية

• دقة IR: 80×60 بكسل
• مدى الحرارة: -10 لـ400 درجة مئوية
• الحساسية الحرارية: 150 ميلي كلفن أو أقل
• معدل الإطارات: 9 هرتز أو أقل

إزاي تطلع صور حرارية موثوقة

الكاميرات الحرارية بتقرا حرارة السطح الظاهرية، فإعدادات الانبعاثية والحرارة الخلفية المنعكسة الاتنين بيأثروا على الأرقام الظاهرة على الشاشة. أسطح زي المعدن العاري أو الزجاج بتعكس مصادر حرارة محيطة وصعب جدًا قياسها بدقة من غير ما تحط هدف معروف الانبعاثية على النقطة اللي بتفحصها.

سيب الكاميرا تستقر بعد التشغيل وبعد أي تغير كبير في حرارة الجو، لأن الحساس محتاج فترة تسخين قصيرة قبل ما قراءاته تستقر. خلي العدسة نضيفة وما توجهش الكاميرا مباشرة على الشمس أو مصدر حرارة شديد برا مداها المقنن، لأن ده ممكن يضر مصفوفة الحساس بشكل دائم.

لمزيد من التفاصيل التقنية راجع تقنية التصوير الحراري على ويكيبيديا، وتصفح باقي أجهزة قياس UNI-T المتوفرة عندنا.
