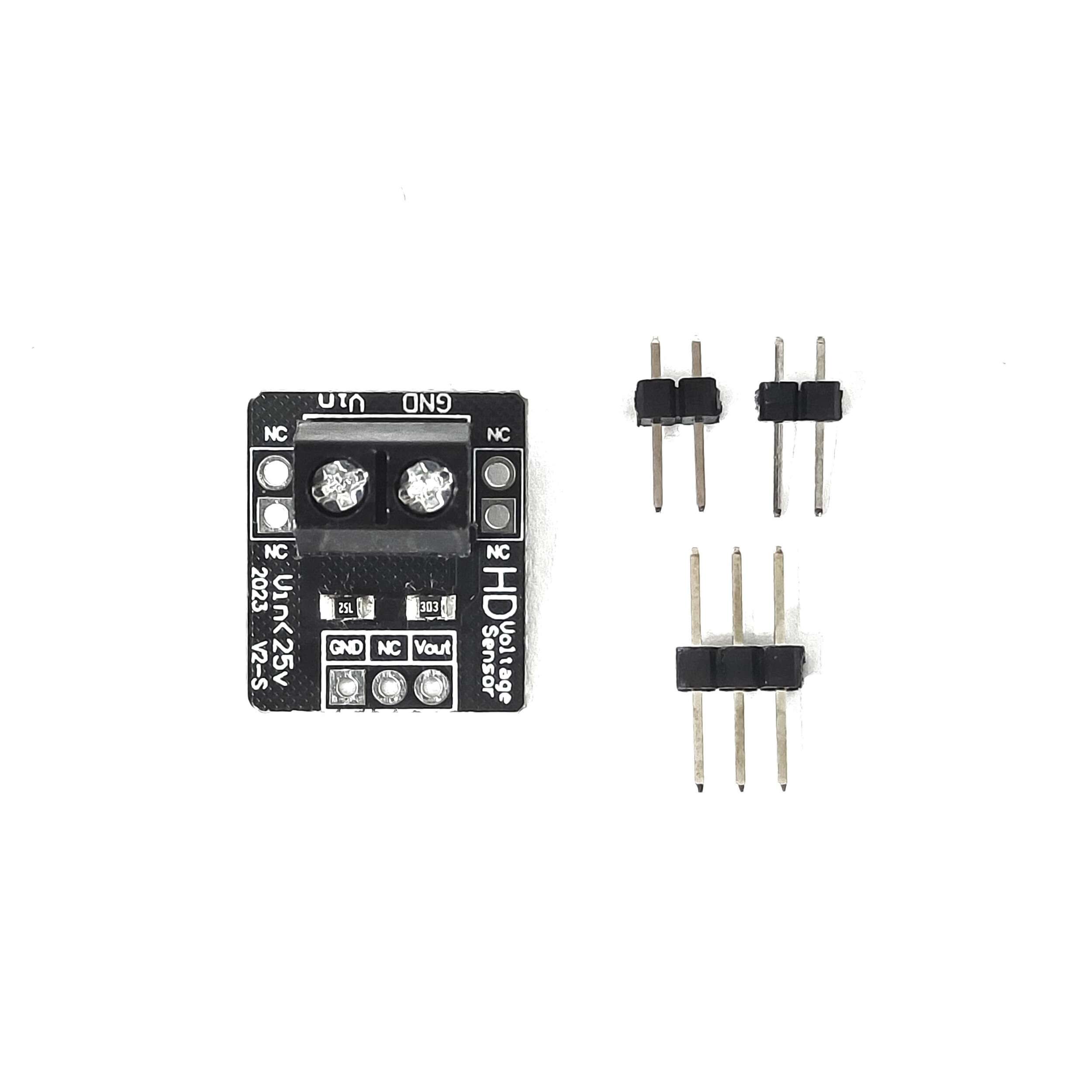

Voltage Sensor Module DC 0-25V

Voltage Sensor Module DC 0-25V

The Voltage Sensor Module DC 0-25V solves a basic but critical problem: a microcontroller’s analog pin can only safely read up to its own logic voltage (typically 5V or 3.3V), so measuring anything higher directly would damage the pin.

Voltage Sensor 0-25V – How It Works

The module is essentially a precision resistive voltage divider — a 30kΩ and 7.5kΩ resistor pair — that scales down an input voltage by a factor of 5, so a 25V input at the terminal appears as roughly 5V at the sensing pin, safely within an Arduino’s analog input range. Reading the scaled voltage and multiplying by 5 (with a small correction for the divider’s actual resistor tolerances) in software recovers the original input voltage with a resolution of about 0.00489V per ADC step on a typical 5V/10-bit setup. Because it’s a purely passive divider with no isolation, it should only be used for measuring voltage on circuits that already share a common ground with the microcontroller.

Key Features

• Voltage range: 0-25V DC
• 5:1 resistive divider (30kΩ/7.5kΩ)
• Simple 3-terminal connection (+, -, S)
• Compact 28 x 14 x 13mm size

Typical Applications

• Battery voltage monitoring in robots and power projects
• Solar panel and charge-controller voltage logging
• General DC power-supply voltage checks

Specifications

• Input range: 0-25V DC
• Divider ratio: 5:1
• Output: analog voltage to ADC pin

Specifications are sourced from Datasheet Hub’s 0-25V voltage sensor reference. Because there’s no galvanic isolation, never use this module to measure a voltage source that isn’t already ground-referenced to the same microcontroller powering the project.

Because the divider is purely passive, response time is essentially instant, so it also works well for logging fast-changing voltages like a motor’s supply during acceleration bursts.

Looking for more sensors? Browse our full range of sensors and modules.

موديول حساس جهد DC 0-25V

موديول حساس جهد DC 0-25 فولت بيحل مشكلة أساسية بس حرجة: بن الأنالوج بتاع المتحكم بيقدر يقرا بأمان بس لحد جهده المنطقي (عادة 5 أو 3.3 فولت)، فقياس أي حاجة أعلى مباشرة هيتلف البن.

حساس الجهد 0-25V – إزاي شغال

الموديول أساسًا مقسم جهد مقاومي دقيق — زوج مقاومات 30 كيلو أوم و7.5 كيلو أوم — بيصغّر جهد الدخل بمعامل 5، فدخل 25 فولت على الطرفية بيظهر بحوالي 5 فولت على بن الاستشعار، بأمان جوه مدى مدخل أردوينو الأنالوج. قراءة الجهد المصغر وضربه في 5 (مع تصحيح بسيط لتفاوت مقاومات المقسم الفعلية) في البرمجيات بترجع جهد الدخل الأصلي بدقة حوالي 0.00489 فولت لكل خطوة ADC في إعداد نمطي 5 فولت/10 بت. وبما إنه مقسم سلبي بحت من غير عزل، لازم يتستخدم بس لقياس جهد على دوائر بتشترك بالفعل في أرضي مشترك مع المتحكم.

المواصفات الأساسية

• مدى الجهد: 0-25 فولت تيار مستمر
• مقسم 5:1 (30 كيلو أوم/7.5 كيلو أوم)
• توصيل بسيط 3 أطراف (+، -، S)
• حجم مضغوط 28×14×13 مم

الاستخدامات

• مراقبة جهد بطارية في روبوتات ومشاريع طاقة
• تسجيل جهد لوح شمسي ومتحكم شحن
• فحوصات جهد مزود طاقة DC عامة

المواصفات الفنية

• مدى الدخل: 0-25 فولت تيار مستمر
• نسبة المقسم: 5:1
• الخرج: جهد أنالوج لبن ADC

المواصفات مأخوذة من مرجع Datasheet Hub لحساس جهد 0-25 فولت. وبما إنه من غير عزل جلفاني، متستخدمش الموديول ده أبدًا لقياس مصدر جهد مش مرجعي بالأرضي لنفس المتحكم اللي بيشغل المشروع.

محتاج حساسات تانية؟ تصفح باقي الحساسات والموديولات عندنا.
