Carbon Monoxide Sensor MQ7 (Analog/Digital)

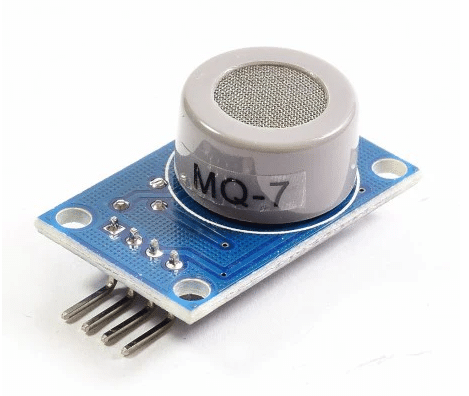

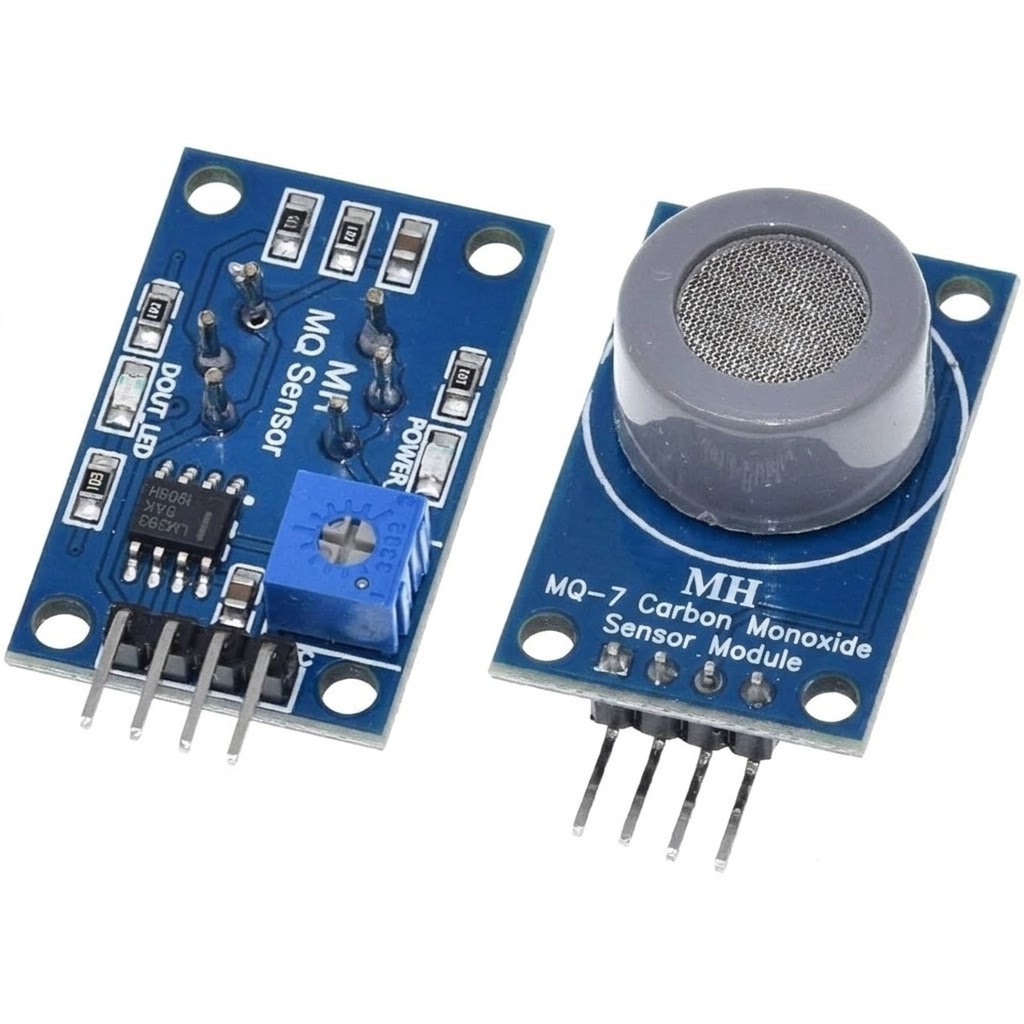

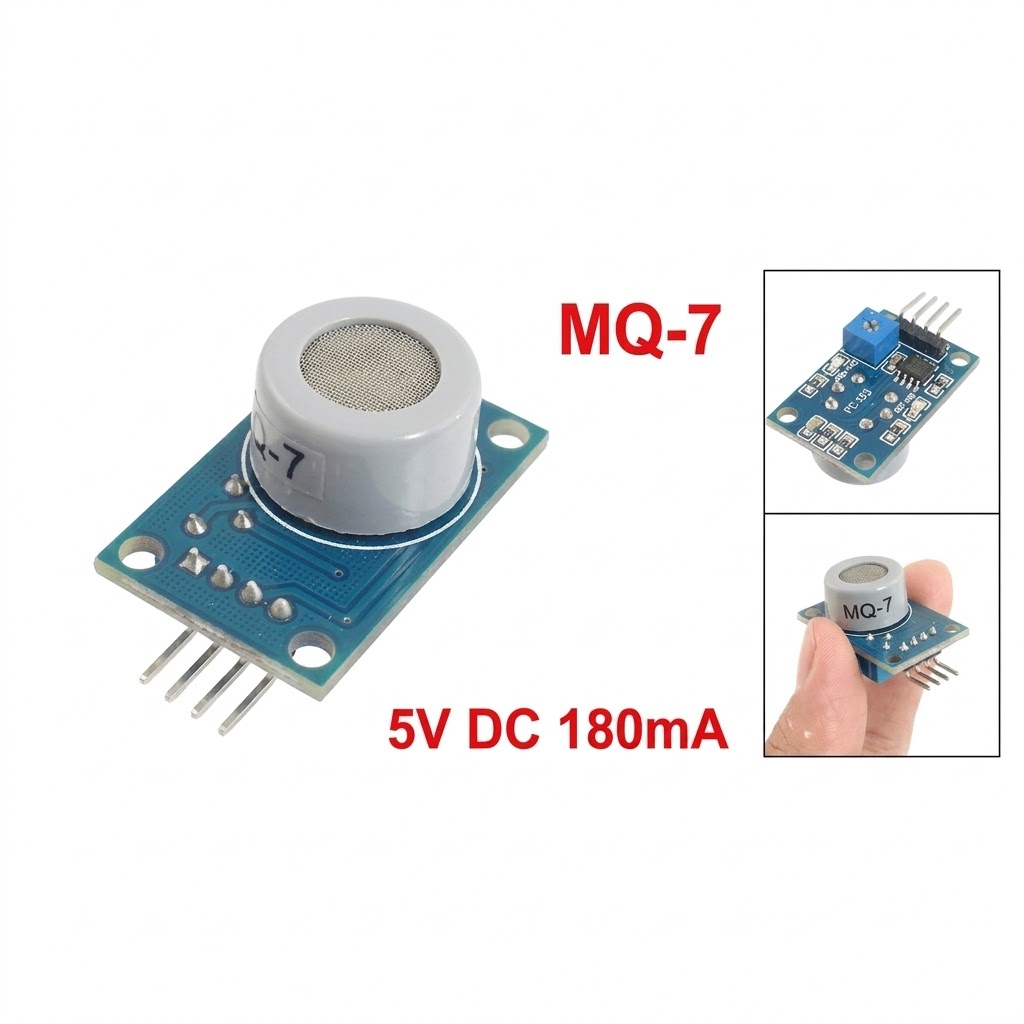

MQ7 Gas Sensor Module

The MQ7 CO sensor uses a heated tin-dioxide (SnO2) sensing element whose resistance changes when target gas molecules adsorb onto its surface, the same basic sensing principle shared across the whole MQ-series family.

MQ7 – How It Works

It’s most sensitive to carbon monoxide (CO) specifically, though like all MQ sensors it responds to more than one gas type and does not identify which specific gas triggered a reading. The module outputs both a digital (DO) threshold signal, adjustable via an onboard potentiometer, and a raw analog (AO) voltage for more precise concentration estimation in software. Every MQ sensor ships uncalibrated from the factory and needs a 24+ hour burn-in period powered continuously in clean air before its baseline resistance (R0) stabilizes enough for reliable readings. Unlike MQ2 or MQ9’s broader sensitivity, MQ7 is tuned specifically for CO detection, which matters because carbon monoxide poisoning is a genuine, silent safety risk worth a dedicated sensor.

Key Features

• Sensing element: heated SnO2 (tin dioxide)
• Digital (DO) and analog (AO) outputs
• Onboard sensitivity adjustment potentiometer
• Operating voltage: 5V, ~150mA heater current

Typical Applications

• Dedicated CO safety alarms (a genuinely dangerous, odorless gas)
• Air quality and gas leak alarm prototypes
• Educational gas-sensing projects

Specifications

• Power: 5V DC, ~150mA
• Output: digital threshold (DO) + analog (AO)
• Requires 24+ hour burn-in for stable baseline

Specifications follow the general MQ-series datasheet format documented by Components101’s MQ-series gas sensor reference. Because these sensors are not precision instruments, treat readings as relative trend indicators for hobbyist alerting rather than certified, regulator-approved concentration measurements.

Because the heating element draws a steady current the whole time it’s powered, expect the module to run continuously warm to the touch, which is completely normal rather than a fault.

Looking for more sensors? Browse our full range of sensors and modules.

موديول حساس غاز MQ7

MQ7 CO sensor بيستخدم عنصر استشعار من ثاني أكسيد القصدير (SnO2) المسخن، ومقاومته بتتغير لما جزيئات الغاز المستهدف تلتصق على سطحه، نفس مبدأ الاستشعار الأساسي المشترك في عائلة MQ كلها.

MQ7 – إزاي شغال

أكتر حساسية له لـأول أكسيد الكربون تحديدًا، بس زي كل حساسات MQ بيستجيب لأكتر من نوع غاز ومش بيحدد أي غاز بالظبط سبب القراءة. الموديول بيطلع خرج رقمي (DO) بحد قابل للضبط عبر بوتنشيوميتر مدمج، وخرج أنالوج خام (AO) لتقدير تركيز أدق بالبرمجيات. كل حساس MQ بييجي من المصنع من غير معايرة ومحتاج فترة تسخين 24 ساعة أو أكتر متصلة في هواء نظيف قبل ما مقاومته الأساسية (R0) تستقر كفاية لقراءات موثوقة. عكس حساسية MQ2 أو MQ9 الأوسع، MQ7 مضبوط تحديدًا لكشف أول أكسيد الكربون، وده مهم لأن التسمم بيه خطر سلامة حقيقي وصامت يستاهل حساس مخصص.

المواصفات الأساسية

• عنصر الاستشعار: SnO2 مسخن (ثاني أكسيد القصدير)
• خرج رقمي (DO) وأنالوج (AO)
• بوتنشيوميتر ضبط حساسية مدمج
• جهد التشغيل: 5 فولت، ~150 مللي أمبير تيار التسخين

الاستخدامات

• أجهزة إنذار سلامة مخصصة لأول أكسيد الكربون (غاز خطير وعديم الرائحة فعلًا)
• نماذج أولية لإنذار جودة هواء وتسرب غاز
• مشاريع تعليمية لاستشعار الغاز

المواصفات الفنية

• التغذية: 5 فولت تيار مستمر، ~150 مللي أمبير
• الخرج: حد رقمي (DO) + أنالوج (AO)
• محتاج تسخين 24 ساعة أو أكتر لاستقرار الأساس

المواصفات بتتبع تنسيق داتاشيت عائلة MQ العام الموثق في مرجع Components101 لحساسات غاز MQ. وبما إن الحساسات دي مش أجهزة دقيقة، تعامل مع القراءات كمؤشرات اتجاه نسبية للتنبيه الهاوي مش قياسات تركيز معتمدة.
