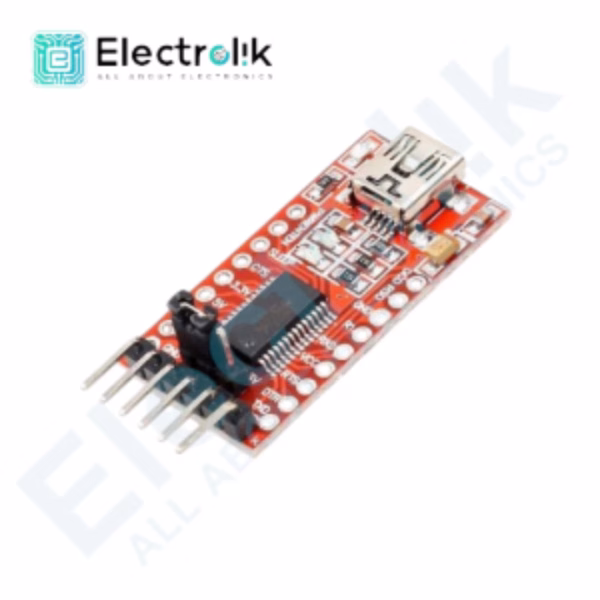

FTDI Module USB to TTL FT232RL with Micro USB

FTDI FT232RL USB to TTL Module (Micro USB)

The FTDI FT232RL USB to TTL module is built around FTDI’s genuine FT232R chip, which handles the USB-to-serial conversion needed to program or communicate with any board that lacks its own onboard USB port — a bare ATmega chip, a Pro Mini, or an ESP-01 module, for example.

FT232RL Module – How It Works

A physical jumper on the board switches its logic level between 5V and 3.3V, letting the same module serve both classic 5V Arduino-family boards and 3.3V devices like the ESP8266 without frying anything by mismatching voltage. In 5V mode it can supply up to roughly 500mA, dropping to about 50mA in 3.3V mode. Because the FT232R chip integrates its own clock and needs no external crystal, the module stays simple, and RXD/TXD LEDs give a visual heartbeat of active data transfer during uploads or serial monitoring.

Key Features

• Genuine FTDI FT232RL chip
• Switchable 5V/3.3V logic via jumper
• Micro USB connector to host PC
• 6-pin output: DTR, RXD, TXD, VCC, CTS, GND

Typical Applications

• Programming bare-chip Arduino builds (Pro Mini, custom AVR boards)
• Flashing and debugging ESP8266/ESP-01 modules
• General serial-to-USB bridging for any 3.3V/5V device

Specifications

• USB: 2.0 Full Speed
• Max current: ~500mA (5V mode), ~50mA (3.3V mode)
• Operating temperature: -40°C to +85°C

Specifications are sourced from Components101’s FT232RL module reference. Always double-check the jumper’s voltage setting before connecting to a 3.3V-only board, since 5V applied to a 3.3V-only device can permanently damage it beyond repair.

Keeping a dedicated FTDI adapter on the bench also saves reaching for a full Arduino board just to reprogram a bare chip or a headless module during ongoing development work.

Because FTDI’s driver has been stable and widely supported for many years across Windows, macOS and Linux, this adapter tends to just work without the driver-hunting hassle some cheaper clone chips can cause.

Looking for more sensors? Browse our full range of sensors and modules.

موديول FTDI FT232RL (Micro USB)

موديول FTDI FT232RL مبني حول شريحة FT232R الأصلية من FTDI، اللي بتتولى تحويل USB-لتسلسلي المحتاج لبرمجة أو التواصل مع أي بورد مفيهوش منفذ USB مدمج — شريحة ATmega عارية، أو Pro Mini، أو موديول ESP-01 مثلًا.

موديول FT232RL – إزاي شغال

جامبر فيزيائي على البورد بيبدل مستوى المنطق بينه 5 و3.3 فولت، وده بيخلي نفس الموديول يخدم بوردات أردوينو الكلاسيكية 5 فولت وأجهزة 3.3 فولت زي ESP8266 من غير ما يحرق حاجة بمطابقة جهد غلط. في وضع 5 فولت يقدر يوفر حتى تقريبًا 500 مللي أمبير، وينزل لحوالي 50 مللي أمبير في وضع 3.3 فولت. وبما إن شريحة FT232R بتدمج ساعتها الخاصة ومحتاجاش كريستال خارجي، الموديول بيفضل بسيط، ومؤشرات RXD/TXD LED بتديك نبضة بصرية على نقل بيانات نشط أثناء الرفع أو المراقبة التسلسلية.

المواصفات الأساسية

• شريحة FTDI FT232RL أصلية
• منطق 5/3.3 فولت قابل للتبديل بجامبر
• منفذ Micro USB للكمبيوتر المضيف
• خرج 6 بنات: DTR، RXD، TXD، VCC، CTS، GND

الاستخدامات

• برمجة مشاريع أردوينو بشريحة عارية (Pro Mini، بوردات AVR مخصصة)
• فلاشة وتصحيح موديولات ESP8266/ESP-01
• جسر تسلسلي-لـUSB عام لأي جهاز 3.3/5 فولت

المواصفات الفنية

• USB: 2.0 Full Speed
• أقصى تيار: ~500 مللي أمبير (وضع 5 فولت)، ~50 مللي أمبير (وضع 3.3 فولت)
• حرارة التشغيل: -40 إلى 85 درجة مئوية

المواصفات مأخوذة من مرجع Components101 لموديول FT232RL. تأكد دايمًا من إعداد جهد الجامبر قبل التوصيل ببورد 3.3 فولت بس، لأن 5 فولت على جهاز 3.3 فولت ممكن يتلفه بشكل دائم.
