LASER Receiver Module

Laser Receiver Module

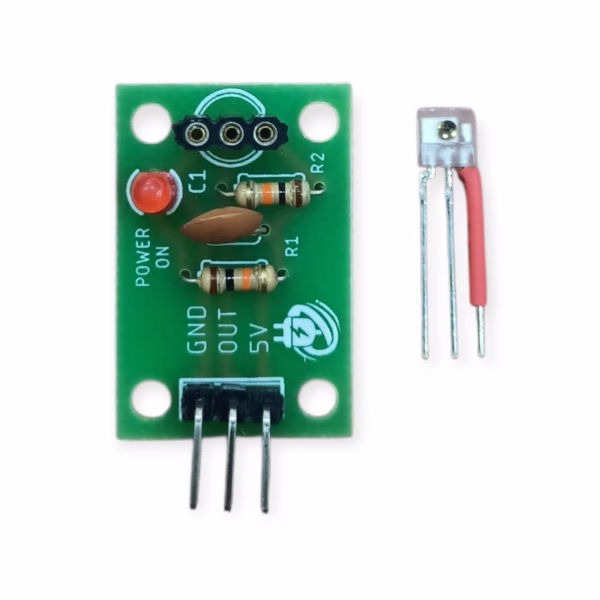

The Laser Receiver Module is the counterpart to a laser transmitter like the 650nm KY-008 module, using a photodiode tuned to respond to the laser’s presence and change its output state the moment the beam is interrupted.

Laser Receiver – How It Works

It operates from 2.7-5.5V (5V recommended) with a maximum current draw around 3mA, and its output responds at a relatively high 200-300kHz frequency internally, giving fast, reliable detection of even brief beam interruptions rather than a sluggish response. The 3-pin layout (GND, output, VCC) mirrors the transmitter’s simplicity, so wiring a complete beam-break pair together needs minimal extra circuitry beyond the two modules and a microcontroller reading the receiver’s digital pin. Because it’s tuned toward laser-typical light rather than broadband ambient light, it’s generally more resistant to false triggers from room lighting than a plain photoresistor-based beam sensor would be.

Key Features

• Photodiode tuned for laser beam detection
• Operating voltage: 2.7-5.5V (5V recommended)
• Max current draw: ~3mA
• Simple 3-pin digital output

Typical Applications

• Beam-break security and tripwire alarms
• Object-counting and pass-through detection
• Laser-tag and interactive hobby projects

Specifications

• Operating voltage: 2.7-5.5V
• Output frequency response: 200-300kHz
• Operating temperature: -25°C to +70°C

Specifications are sourced from seller documentation referencing this 5V laser receiver module. Because the receiver responds to laser-type light specifically, aligning the transmitter and receiver accurately matters more for reliable triggering than with a simple LDR-based light sensor.

Mounting both units rigidly, rather than on anything that can drift or vibrate out of alignment, prevents a beam-break alarm from firing falsely on its own over time as temperature or humidity shifts the enclosure slightly.

Because the module reads laser presence rather than any specific color or pattern, it works equally well paired with any 650nm-class transmitter regardless of which brand happens to be sold alongside it.

Looking for more sensors? Browse our full range of sensors and modules.

موديول استقبال ليزر

موديول استقبال ليزر هو نظير باعث ليزر زي موديول KY-008 650 نانومتر، وبيستخدم فوتودايود مضبوط للاستجابة لوجود الليزر وبيغير حالة خرجه لحظة انقطاع الشعاع.

موديول استقبال ليزر – إزاي شغال

بيشتغل من 2.7-5.5 فولت (5 فولت موصى بيه) بأقصى سحب تيار حوالي 3 مللي أمبير، وخرجه بيستجيب بتردد داخلي عالي نسبيًا 200-300 كيلوهرتز، وده بيدي كشف سريع وموثوق حتى لانقطاعات شعاع قصيرة بدل استجابة بطيئة. تصميم الـ3 بنات (أرضي، خرج، VCC) بيعكس بساطة الباعث، فتوصيل زوج كشف قطع شعاع كامل محتاج دوائر إضافية قليلة جدًا غير الموديولين ومتحكم بيقرا بن الخرج الرقمي للمستقبل. وبما إنه مضبوط لضوء نوع الليزر مش ضوء محيط واسع النطاق، عمومًا هو أكتر مقاومة للتفعيل الخاطئ من إضاءة الغرفة مقارنة بحساس شعاع مبني على مقاومة ضوئية عادية.

المواصفات الأساسية

• فوتودايود مضبوط لكشف شعاع الليزر
• جهد التشغيل: 2.7-5.5 فولت (5 فولت موصى بيه)
• أقصى سحب تيار: ~3 مللي أمبير
• خرج رقمي بسيط بـ3 بنات

الاستخدامات

• إنذارات أمان وسلك تعثر بقطع شعاع
• عد أجسام وكشف مرور
• ألعاب ليزر تاج ومشاريع هواية تفاعلية

المواصفات الفنية

• جهد التشغيل: 2.7-5.5 فولت
• استجابة تردد الخرج: 200-300 كيلوهرتز
• حرارة التشغيل: -25 إلى 70 درجة مئوية

المواصفات مأخوذة من توثيق بائع بيشير لهذا موديول استقبال ليزر 5 فولت. وبما إن المستقبل بيستجيب لضوء نوع الليزر تحديدًا، محاذاة الباعث والمستقبل بدقة مهمة أكتر للتفعيل الموثوق من حساس ضوء LDR بسيط.
