Programmer Module CH341A

CH341A Programmer Module

The CH341A Programmer Module is a USB-based tool for reading, writing and erasing 24xx-series EEPROM and 25xx-series SPI flash chips directly, most commonly used to reflash BIOS chips, router firmware chips, or other small SOP8/SOP16 memory ICs that have no other way to be reprogrammed.

CH341A – How It Works

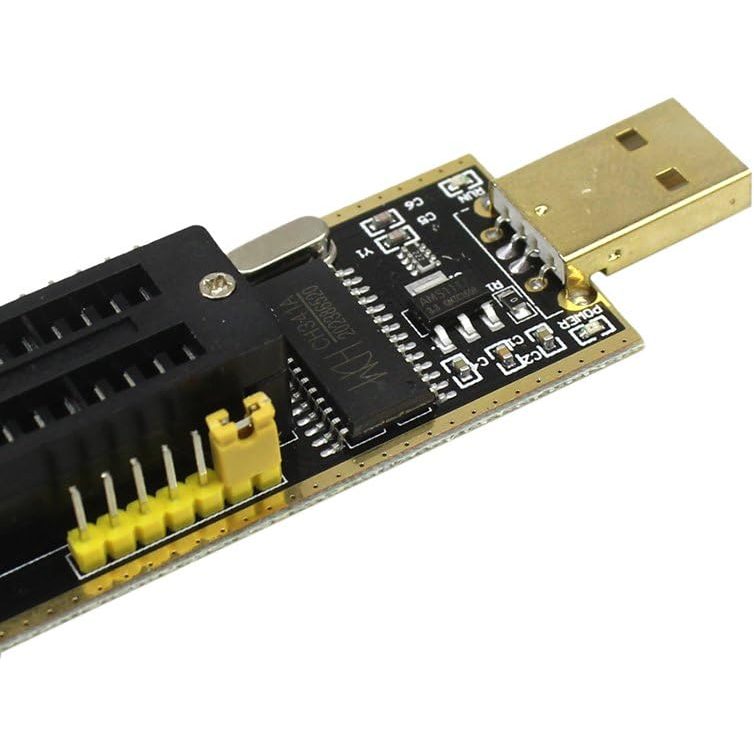

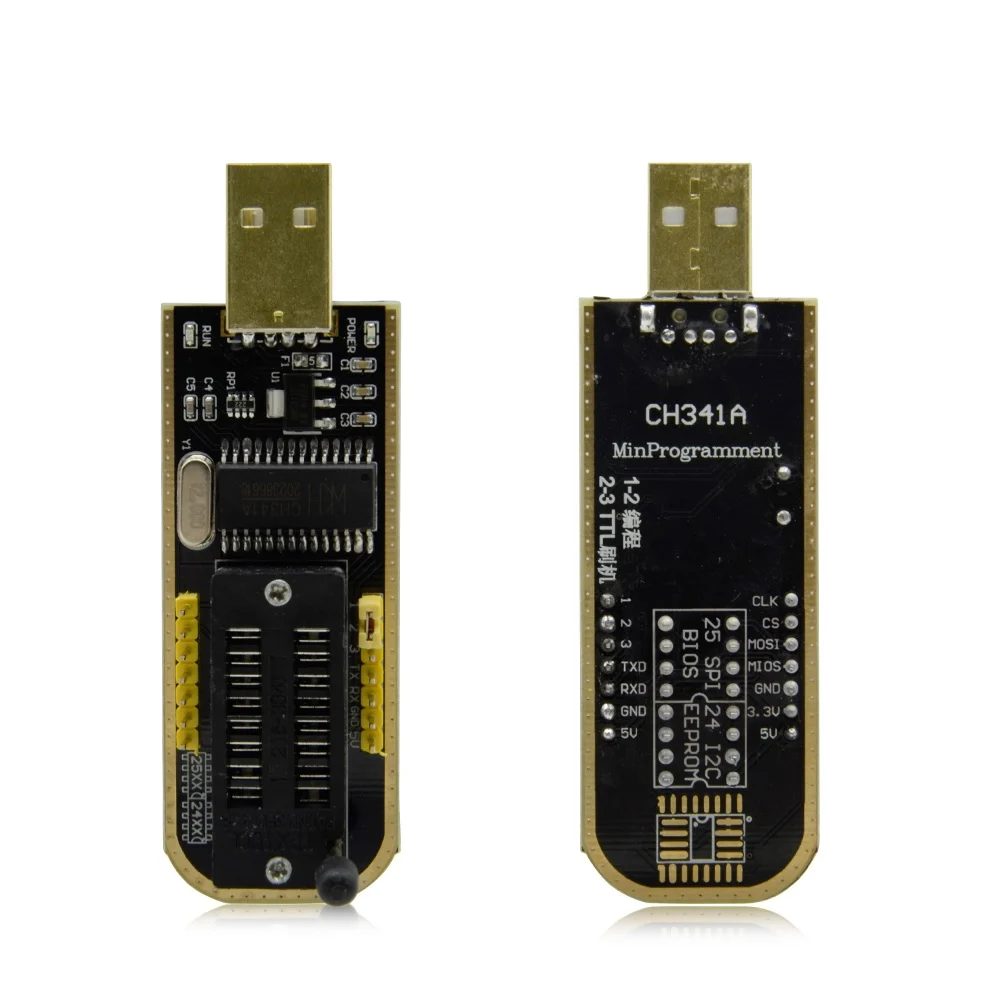

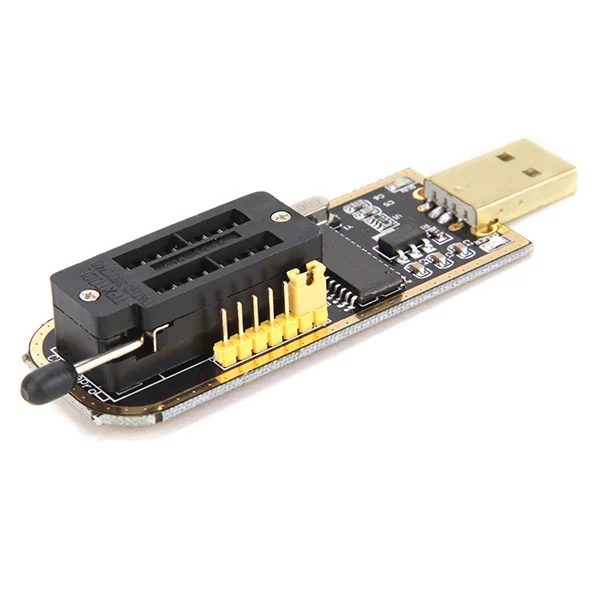

Communication runs over the CH341A USB chip at USB 1.1 speed, with typical erase/program speeds around 2-3Mbit per minute — fast enough for the small chips it targets, which rarely exceed a few megabits. A ZIF (zero-insertion-force) socket makes inserting and removing delicate SOP8/SOP16 chips easy without bending pins, and a jumper selects between 3.3V and 5V chip power depending on what the target chip needs; some chips require an additional 1.8V adapter accessory since the board’s onboard regulator doesn’t go that low by default. Because the CH341A chip also speaks UART, I2C and SPI more generally, some users repurpose the same hardware as a basic multi-protocol adapter beyond pure chip programming.

Key Features

• Reads/writes 24xx EEPROM and 25xx SPI flash chips
• ZIF socket for SOP8/SOP16 chips
• Jumper-selectable 3.3V/5V chip power
• In-circuit programming supported for some chip types

Typical Applications

• BIOS chip reflashing and recovery
• Router and embedded-device firmware chip programming
• Reading/backing up EEPROM or flash chip contents

Specifications

• Interface: USB (USB 1.1 via CH341A chip)
• Program speed: ~2-3Mbit/minute
• Chip voltage: 3.3V/5V (jumper-selectable, 1.8V needs an adapter)

Specifications are sourced from Phipps Electronics’ CH341A programmer reference. Because some SST-class 25-series chips can only be read and not written by this hardware, confirm chip compatibility against the free CH341A programmer software’s chip list before assuming a full read/write capability exists.

Because the ZIF socket handles most common chip sizes, a repair bench that sees a variety of BIOS and router chips generally doesn’t need a separate adapter for every single job.

Looking for more sensors? Browse our full range of sensors and modules.

موديول برمجة CH341A

موديول برمجة CH341A أداة تعمل عبر USB لقراءة وكتابة ومسح شرائح EEPROM طراز 24xx وفلاش SPI طراز 25xx مباشرة، وأكتر استخدام شائع ليها إعادة فلاشة شرائح BIOS أو فيرموير راوتر أو شرائح ذاكرة SOP8/SOP16 صغيرة تانية مفيش طريقة تانية لإعادة برمجتها.

CH341A – إزاي شغال

التواصل بيتم عبر شريحة CH341A USB بسرعة USB 1.1، بسرعات مسح/برمجة نمطية حوالي 2-3 ميجابت في الدقيقة — سريعة كفاية للشرائح الصغيرة اللي بتستهدفها، نادرًا ما تتخطى كام ميجابت. سوكيت ZIF (بدون قوة إدخال) بيسهل إدخال وإخراج شرائح SOP8/SOP16 الحساسة من غير لي البنات، وجامبر بيختار بين تغذية 3.3 و5 فولت للشريحة حسب احتياج الشريحة المستهدفة؛ بعض الشرائح محتاجة إكسسوار محول 1.8 فولت إضافي لأن منظم البورد المدمج مش بينزل لحد كده افتراضيًا. وبما إن شريحة CH341A كمان بتتكلم UART وI2C وSPI بشكل أعم، بعض المستخدمين بيعيدوا استخدام نفس الهاردوير كمحول متعدد البروتوكولات أساسي أبعد من برمجة الشرائح البحتة.

المواصفات الأساسية

• بيقرا/يكتب شرائح EEPROM 24xx وفلاش SPI 25xx
• سوكيت ZIF لشرائح SOP8/SOP16
• تغذية شريحة 3.3/5 فولت قابلة للاختيار بجامبر
• برمجة داخل الدائرة مدعومة لبعض أنواع الشرائح

الاستخدامات

• إعادة فلاشة واسترجاع شريحة BIOS
• برمجة شرائح فيرموير راوتر وأجهزة مدمجة
• قراءة/نسخ احتياطي لمحتوى شريحة EEPROM أو فلاش

المواصفات الفنية

• الواجهة: USB (USB 1.1 عبر شريحة CH341A)
• سرعة البرمجة: ~2-3 ميجابت/دقيقة
• جهد الشريحة: 3.3/5 فولت (قابل للاختيار بجامبر، 1.8 فولت محتاج محول)

المواصفات مأخوذة من مرجع Phipps Electronics لبرمجة CH341A. وبما إن بعض شرائح فئة SST من سلسلة 25 بتتقرا بس من غير كتابة بالهاردوير ده، تأكد من توافق الشريحة مقابل قائمة برنامج CH341A المجاني قبل ما تفترض قدرة قراءة/كتابة كاملة.
