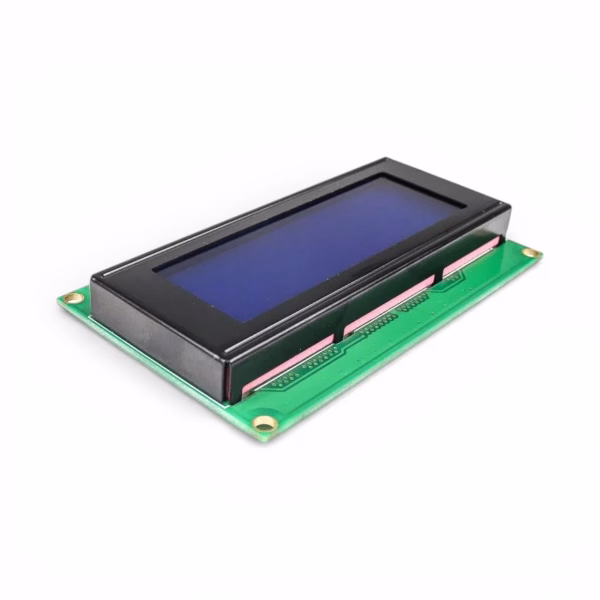

LCD (2*16) I2C Module with Holder

LCD (2×16) I2C Module with Holder

The LCD 2×16 I2C Module pairs the classic 2-line, 16-character HD44780 character display with a factory-soldered I2C backpack, cutting the wiring down to just four connections instead of the display’s native six-plus parallel pins.

LCD 2×16 I2C – How It Works

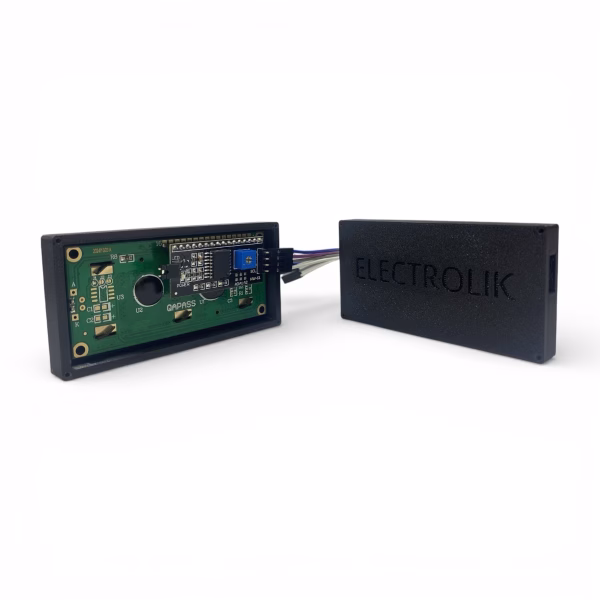

A small PCF8574 I2C-to-parallel expander chip sits between the display and the microcontroller, translating simple I2C commands into the multiple parallel signals the HD44780 controller actually needs, so only VCC, GND, SDA and SCL need to be wired regardless of how many other I2C devices already share the same two-wire bus. This frees up several digital pins on a microcontroller compared to the display’s native parallel mode, which matters most on pin-limited boards running multiple sensors and modules at once. The unit ships with its own mounting holder/frame, so the display can be secured into an enclosure or panel cutout with matching screw holes rather than left loose with exposed wiring.

Key Features

• Display: 2 rows x 16 characters

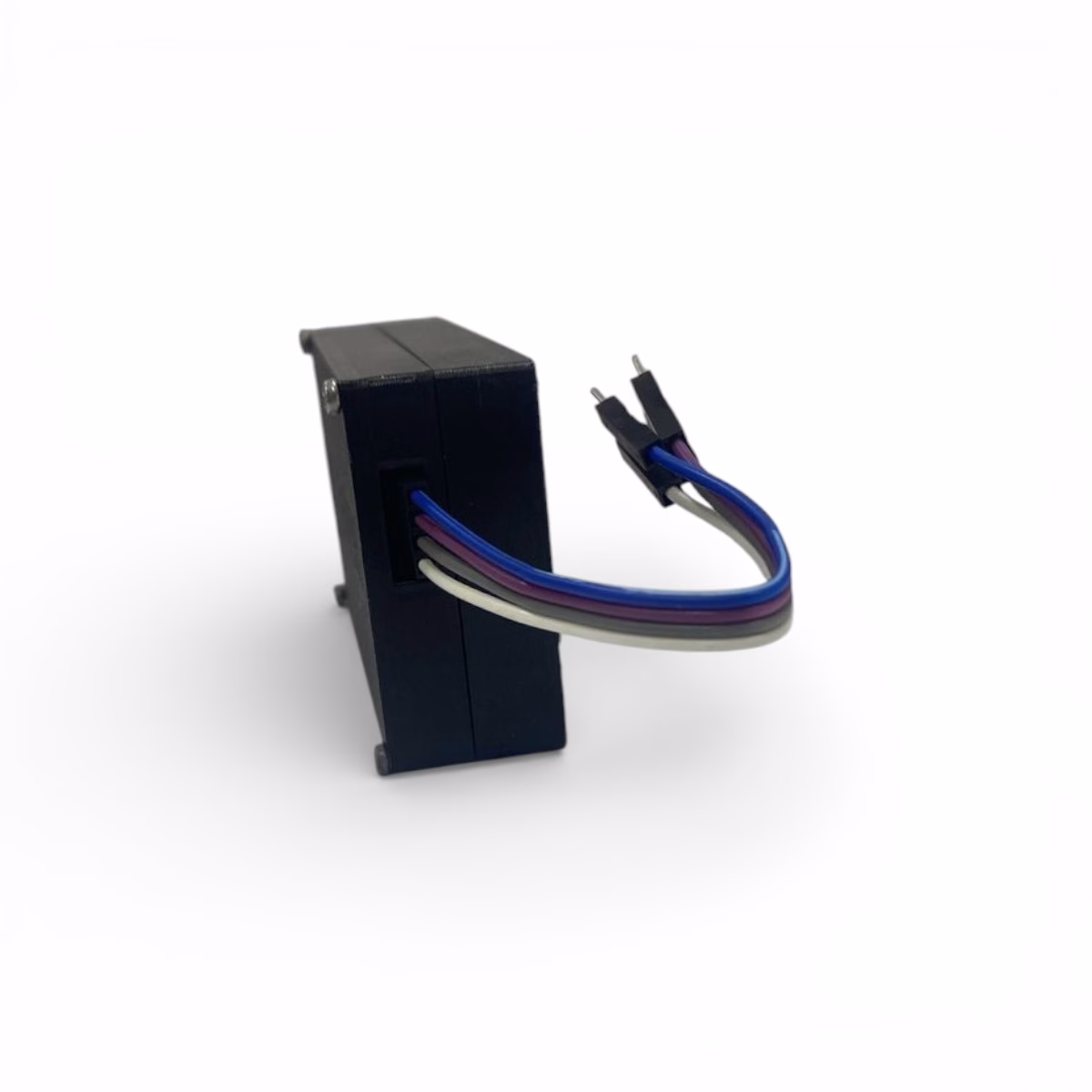

• I2C interface: only 4 wires (VCC, GND, SDA, SCL)
• Onboard PCF8574 I2C-to-parallel expander

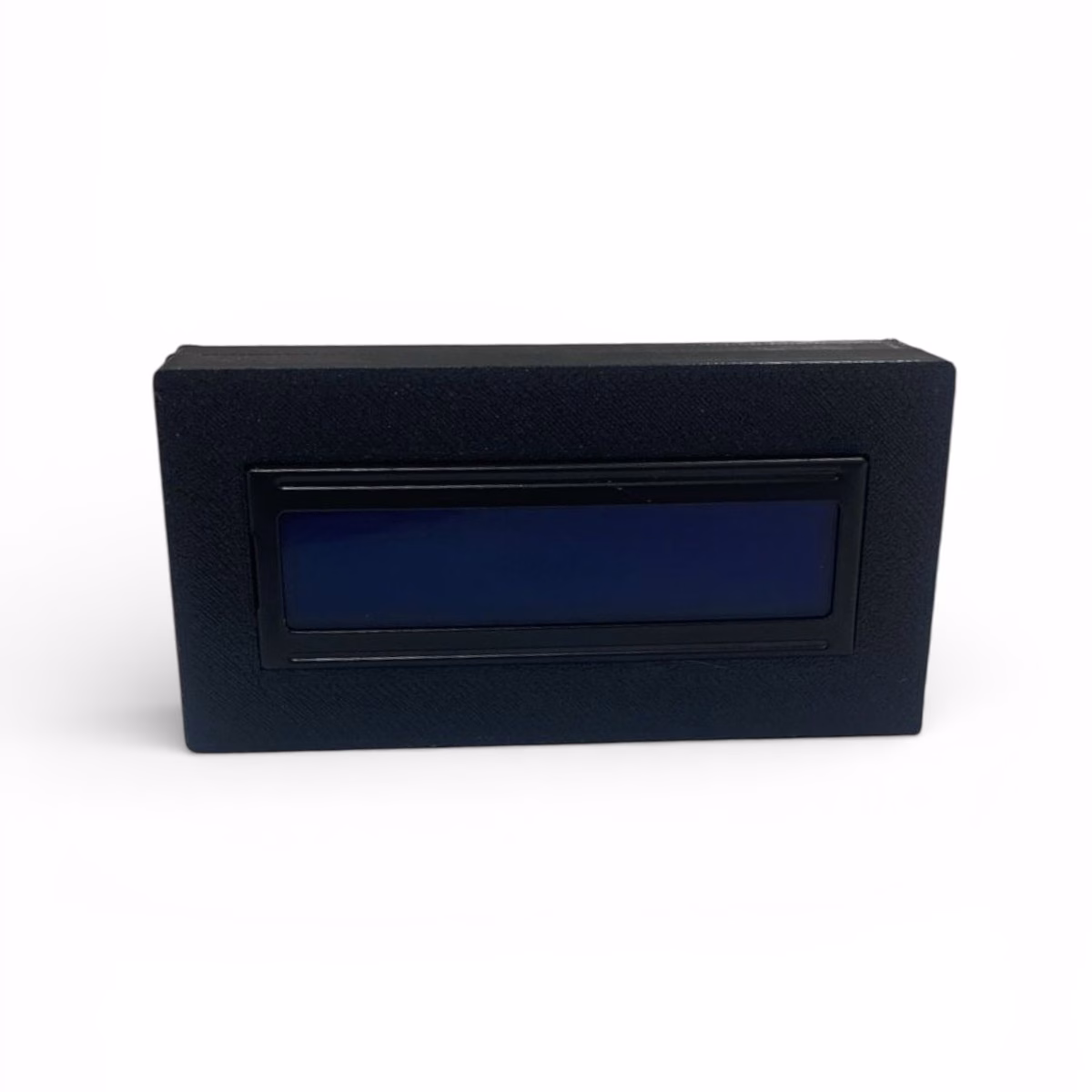

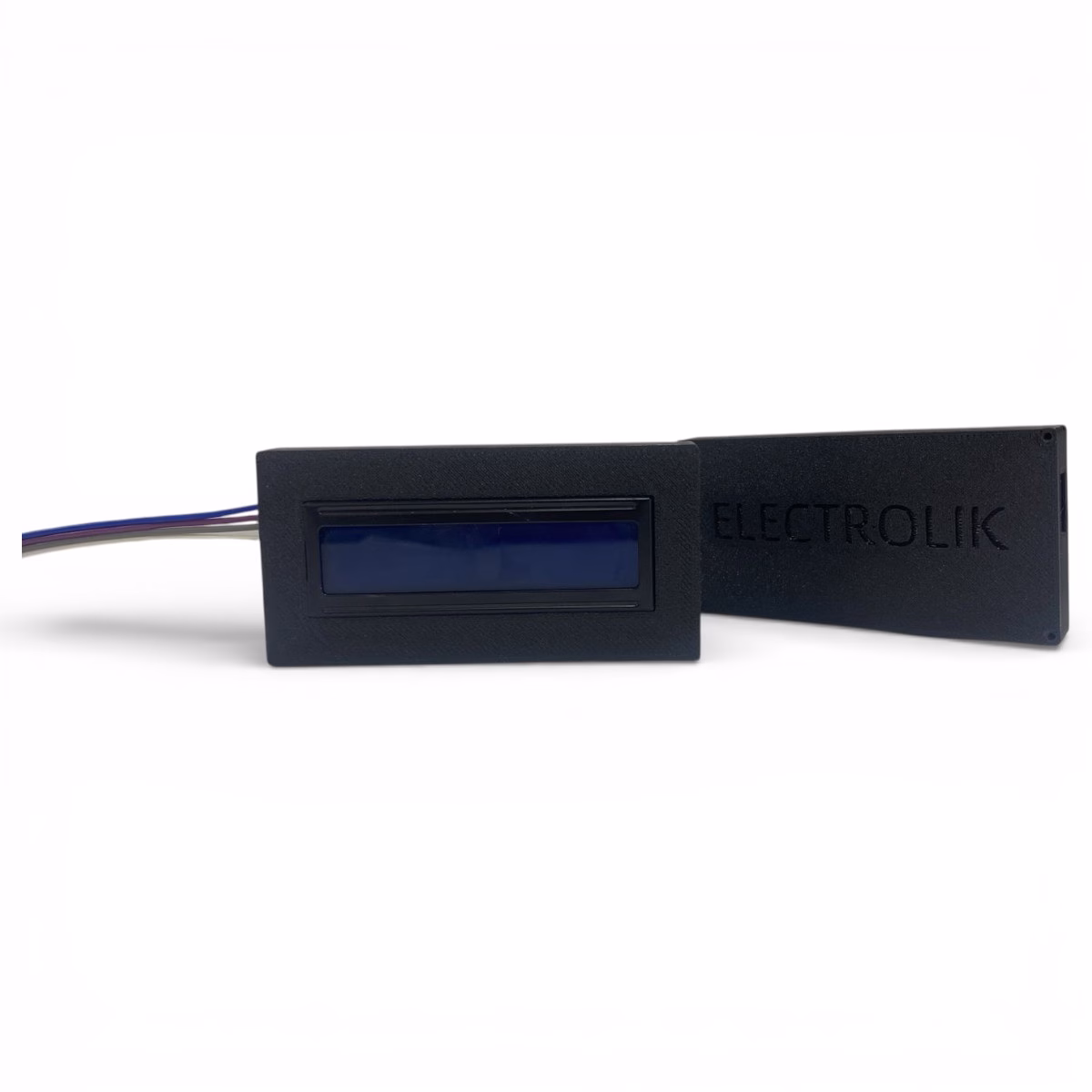

• Includes mounting holder/frame

Typical Applications

• Status and menu displays for Arduino/ESP32 projects
• Pin-limited builds needing simple text output
• Panel-mounted instrument readouts

Specifications

• Character grid: 16 columns x 2 rows
• Interface: I2C (PCF8574 expander)
• Supply voltage: 5V

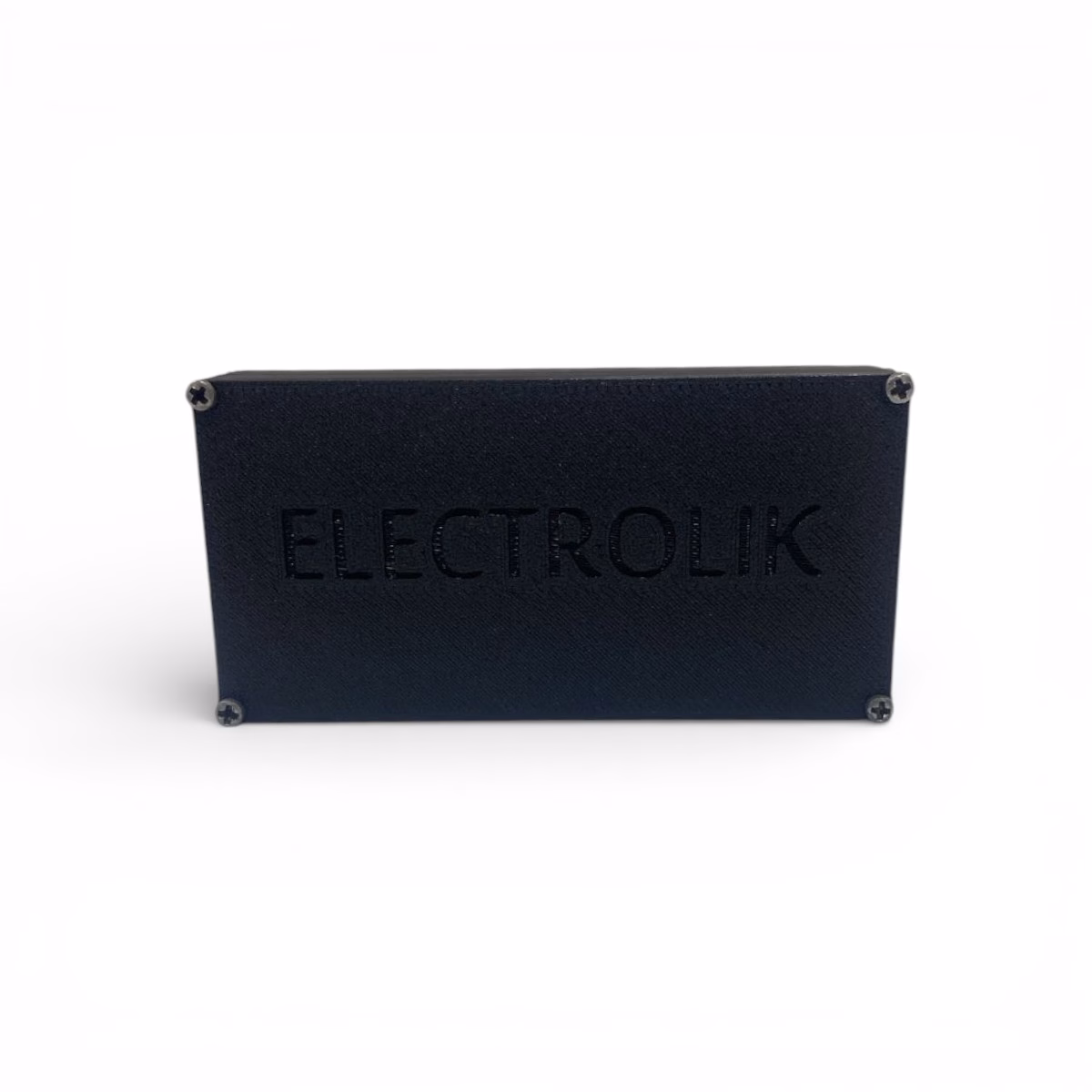

Specifications are sourced from documentation for the HD44780 16×2 character LCD with I2C backpack. Because most I2C LCD backpacks default to address 0x27 or 0x3F, run a quick I2C scanner sketch first if the display doesn’t respond, since a mismatched address is the most common setup issue. The included holder frame snaps around the display’s edges and adds two mounting tabs, so the whole assembly can be screwed into a project box without gluing or improvising a bracket.

Looking for more modules? Browse our full range of electronic modules and accessories.

موديول LCD (2×16) I2C بحامل

موديول LCD I2C مقاس 2×16 بيجمع شاشة الحروف الكلاسيكية HD44780 بسطرين و16 حرف مع لوحة I2C ملحومة من المصنع، بيقلل التوصيل لـ4 اتصالات بس بدل أطراف التوازي الستة زائد الأصلية للشاشة.

LCD 2×16 I2C – إزاي شغال

شريحة توسيع I2C-لتوازي صغيرة من نوع PCF8574 بتقعد بين الشاشة والمتحكم الدقيق، بتترجم أوامر I2C بسيطة لإشارات التوازي المتعددة اللي متحكم HD44780 فعلًا محتاجها، فVCC وGND وSDA وSCL بس محتاجين توصيل بغض النظر عن عدد أجهزة I2C التانية اللي بتشارك نفس باص السلكين. ده بيحرر عدة أطراف رقمية على متحكم دقيق مقارنة بوضع التوازي الأصلي للشاشة، وده مهم أكتر على بوردات محدودة الأطراف بتشغل عدة حساسات وموديولات في نفس الوقت. الوحدة بتيجي بحامل/إطار تركيب خاص بيها، فالشاشة تقدر تتثبت في علبة أو فتحة لوحة بفتحات برغي مطابقة بدل ما تفضل مفكوكة بأسلاك مكشوفة.

المواصفات الأساسية

• العرض: سطرين × 16 حرف
• واجهة I2C: 4 أسلاك بس (VCC وGND وSDA وSCL)
• موسع I2C-لتوازي PCF8574 مدمج
• يشمل حامل/إطار تركيب

الاستخدامات

• شاشات حالة وقوائم لمشاريع أردوينو/ESP32
• مشاريع محدودة الأطراف محتاجة خرج نص بسيط
• قراءات أجهزة قياس مركبة على لوحة

المواصفات الفنية

• شبكة الحروف: 16 عمود × 2 صف
• الواجهة: I2C (موسع PCF8574)
• جهد التغذية: 5 فولت

المواصفات مأخوذة من توثيق شاشة LCD حرفية HD44780 مقاس 16×2 بلوحة I2C. وبما إن معظم لوحات I2C LCD افتراضيًا على عنوان 0x27 أو 0x3F، شغل سكريتش فحص I2C سريع الأول لو الشاشة مبتستجيبش، لأن عنوان غير متطابق هو مشكلة الإعداد الأكتر شيوعًا.
