AC Voltage Sensor Module ZMPT101B

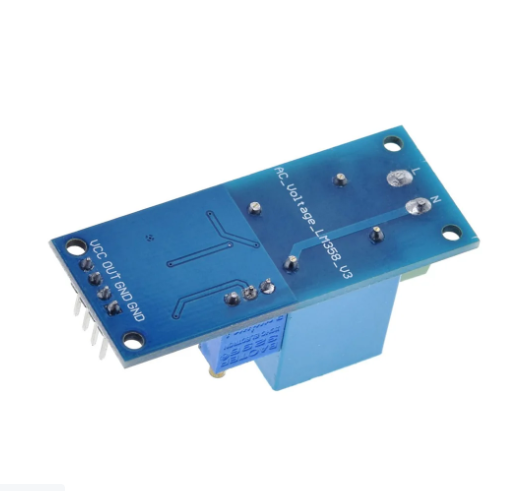

ZMPT101B AC Voltage Sensor Module

The ZMPT101B AC Voltage Sensor Module is built around a precision voltage transformer rather than a simple resistive divider, which matters because it’s meant to measure genuine 80-250V AC mains voltage while keeping the low-voltage microcontroller side fully isolated from that dangerous mains circuit.

ZMPT101B – How It Works

The onboard voltage transformer steps mains voltage down proportionally while providing over 1kV of galvanic isolation between the primary (mains) and secondary (sensing) sides, and an LM358 op-amp circuit then conditions that scaled-down signal into a clean analog output centered around the microcontroller’s mid-supply voltage. Rated accuracy is around ±3%, sufficient for monitoring and logging rather than certified metering, and it operates across the standard 45-65Hz mains frequency range found worldwide. Because true RMS voltage calculation from the raw waveform needs sampling many points per cycle and running the math in software, most Arduino libraries for this sensor include the RMS calculation code rather than expecting a direct voltage reading straight off the analog pin.

Key Features

• Voltage range: 80-250V AC
• Galvanic isolation: >1kV
• Accuracy: ±3%
• Onboard LM358 op-amp signal conditioning

Typical Applications

• Mains voltage monitoring and logging
• Power quality and brownout detection
• Energy monitoring projects alongside a current sensor

Specifications

• Frequency range: 45-65Hz
• Supply voltage: 5-30V DC
• Rated input/output current: 2mA

Specifications are sourced from Electronic Linic’s ZMPT101B reference guide. Because this module connects directly to live mains voltage on its primary side, all wiring on that side must be done with the power fully disconnected and proper insulation, exactly as with any other mains-voltage electrical work carried out safely.

Because the transformer provides real electrical isolation rather than just voltage scaling, this module is meaningfully safer for mains work than a bare resistive divider would ever be.

Looking for more sensors? Browse our full range of sensors and modules.

موديول حساس جهد AC طراز ZMPT101B

موديول حساس جهد AC طراز ZMPT101B مبني حول محول جهد دقيق مش مقسم مقاومي بسيط، وده مهم لأنه مصمم يقيس جهد شبكة AC حقيقي من 80-250 فولت مع الحفاظ على عزل تام لجانب المتحكم منخفض الجهد عن دائرة الشبكة الخطيرة دي.

ZMPT101B – إزاي شغال

محول الجهد المدمج بينزل جهد الشبكة بشكل تناسبي مع توفير عزل جلفاني أكتر من 1 كيلوفولت بين الجانب الأولي (الشبكة) والثانوي (الاستشعار)، ودائرة مضخم عمليات LM358 بعدين بتعالج الإشارة المصغرة دي لخرج أنالوج نظيف متمركز حوالي نص جهد تغذية المتحكم. الدقة المقننة حوالي ±3%، كفاية للمراقبة والتسجيل مش عداد معتمد، وبيشتغل عبر نطاق تردد الشبكة القياسي 45-65 هرتز الموجود عالميًا. وبما إن حساب جهد RMS الحقيقي من الموجة الخام محتاج أخذ عينات كتير لكل دورة وتشغيل الحساب بالبرمجيات، أغلب مكتبات أردوينو للحساس ده بتشمل كود حساب RMS بدل توقع قراءة جهد مباشرة من بن الأنالوج.

المواصفات الأساسية

• مدى الجهد: 80-250 فولت تيار متردد
• عزل جلفاني: أكتر من 1 كيلوفولت
• الدقة: ±3%
• معالجة إشارة LM358 مدمجة

الاستخدامات

• مراقبة وتسجيل جهد الشبكة
• كشف جودة الطاقة وانخفاض الجهد
• مشاريع مراقبة طاقة بجانب حساس تيار

المواصفات الفنية

• مدى التردد: 45-65 هرتز
• جهد التغذية: 5-30 فولت تيار مستمر
• تيار الدخل/الخرج المقنن: 2 مللي أمبير

المواصفات مأخوذة من دليل Electronic Linic المرجعي لـZMPT101B. وبما إن الموديول ده بيتوصل مباشرة بجهد شبكة حي على جانبه الأولي، كل التوصيل على الجانب ده لازم يتعمل والتيار مفصول تمامًا مع عزل مناسب، تمامًا زي أي شغل كهربائي على جهد الشبكة.

محتاج حساسات تانية؟ تصفح باقي الحساسات والموديولات عندنا.
