Air Quality Sensor MQ135 (Analog/Digital)

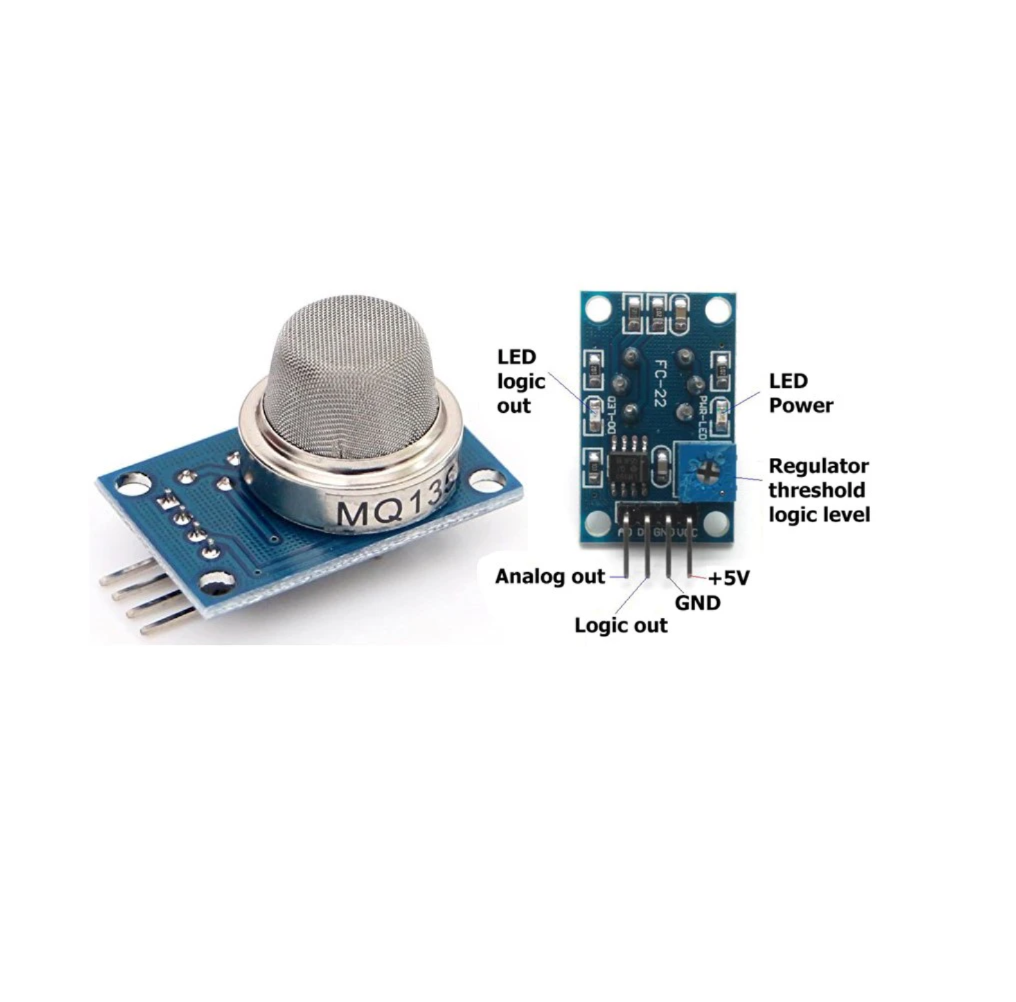

MQ135 Gas Sensor Module

The MQ135 air quality sensor uses a heated tin-dioxide (SnO2) sensing element whose resistance changes when target gas molecules adsorb onto its surface, the same basic sensing principle shared across the whole MQ-series family.

MQ135 – How It Works

It’s most sensitive to NH3, NOx, alcohol, benzene, smoke and CO2-equivalent gases, though like all MQ sensors it responds to more than one gas type and does not identify which specific gas triggered a reading. The module outputs both a digital (DO) threshold signal, adjustable via an onboard potentiometer, and a raw analog (AO) voltage for more precise concentration estimation in software. Every MQ sensor ships uncalibrated from the factory and needs a 24+ hour burn-in period powered continuously in clean air before its baseline resistance (R0) stabilizes enough for reliable readings. Because MQ135 targets the broad mix of gases associated with general indoor air quality rather than one specific pollutant, it’s the standard choice for DIY air-quality index projects.

Key Features

• Sensing element: heated SnO2 (tin dioxide)
• Digital (DO) and analog (AO) outputs
• Onboard sensitivity adjustment potentiometer
• Operating voltage: 5V, ~150mA heater current

Typical Applications

• Indoor air quality monitoring
• Air quality and gas leak alarm prototypes
• Educational gas-sensing projects

Specifications

• Power: 5V DC, ~150mA
• Output: digital threshold (DO) + analog (AO)
• Requires 24+ hour burn-in for stable baseline

Specifications follow the general MQ-series datasheet format documented by Components101’s MQ-series gas sensor reference. Because these sensors are not precision instruments, treat readings as relative trend indicators for hobbyist alerting rather than certified, regulator-approved concentration measurements.

Because the heating element draws a steady current the whole time it’s powered, expect the module to run continuously warm to the touch, which is completely normal rather than a fault.

Looking for more sensors? Browse our full range of sensors and modules.

موديول حساس غاز MQ135

MQ135 air quality sensor بيستخدم عنصر استشعار من ثاني أكسيد القصدير (SnO2) المسخن، ومقاومته بتتغير لما جزيئات الغاز المستهدف تلتصق على سطحه، نفس مبدأ الاستشعار الأساسي المشترك في عائلة MQ كلها.

MQ135 – إزاي شغال

أكتر حساسية له لـالأمونيا وأكاسيد النيتروجين والكحول والبنزين والدخان وما يعادل ثاني أكسيد الكربون، بس زي كل حساسات MQ بيستجيب لأكتر من نوع غاز ومش بيحدد أي غاز بالظبط سبب القراءة. الموديول بيطلع خرج رقمي (DO) بحد قابل للضبط عبر بوتنشيوميتر مدمج، وخرج أنالوج خام (AO) لتقدير تركيز أدق بالبرمجيات. كل حساس MQ بييجي من المصنع من غير معايرة ومحتاج فترة تسخين 24 ساعة أو أكتر متصلة في هواء نظيف قبل ما مقاومته الأساسية (R0) تستقر كفاية لقراءات موثوقة. وبما إن MQ135 بيستهدف مزيج واسع من الغازات المرتبطة بجودة الهواء الداخلي العامة مش ملوث واحد محدد، هو الاختيار القياسي لمشاريع مؤشر جودة هواء DIY.

المواصفات الأساسية

• عنصر الاستشعار: SnO2 مسخن (ثاني أكسيد القصدير)
• خرج رقمي (DO) وأنالوج (AO)
• بوتنشيوميتر ضبط حساسية مدمج
• جهد التشغيل: 5 فولت، ~150 مللي أمبير تيار التسخين

الاستخدامات

• مراقبة جودة الهواء الداخلي
• نماذج أولية لإنذار جودة هواء وتسرب غاز
• مشاريع تعليمية لاستشعار الغاز

المواصفات الفنية

• التغذية: 5 فولت تيار مستمر، ~150 مللي أمبير
• الخرج: حد رقمي (DO) + أنالوج (AO)
• محتاج تسخين 24 ساعة أو أكتر لاستقرار الأساس

المواصفات بتتبع تنسيق داتاشيت عائلة MQ العام الموثق في مرجع Components101 لحساسات غاز MQ. وبما إن الحساسات دي مش أجهزة دقيقة، تعامل مع القراءات كمؤشرات اتجاه نسبية للتنبيه الهاوي مش قياسات تركيز معتمدة.

محتاج حساسات تانية؟ تصفح باقي الحساسات والموديولات عندنا.
