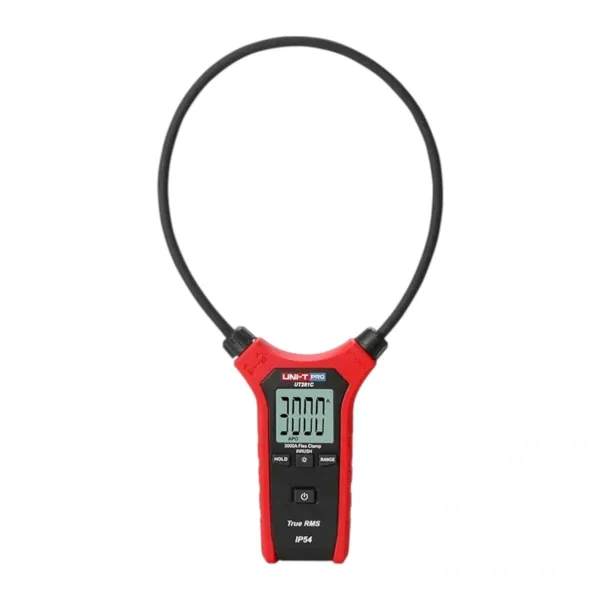

UT281C Clamp Meter

UT281C Clamp Meter

The UT281C power clamp shares the UT281A’s measurement platform but uses a larger 8cm-radius flexible coil, built for bigger conductors the smaller A model can’t wrap around.

UT281C power clamp – How It Works

Its flexible 8cm-radius coil wraps around thick industrial cabling or bundled conductors, covering the same AC current ranges (30A/300A/3000A), 600V voltage, and 60MOhm resistance as the UT281A on an identical 3000-count display. The larger coil is the whole story here – everything else about the measurement platform carries over unchanged.

At 236 grams versus the A model’s 220, it’s only slightly heavier despite the larger coil, and keeps the same IP54 rating and 2-meter drop resistance for field use.

Key Features

• AC current up to 3000A via flexible coil, 8cm radius
• AC voltage up to 600V, resistance up to 60MOhm
• Frequency up to 30kHz, inrush current capture
• IP54 rated, 2m drop-tested

Typical Applications

• Large industrial cable and bundled conductor measurement
• Inrush current diagnostics on heavy equipment
• Frequency measurement on AC circuits

Specifications

• Current: AC up to 3000A (flexible coil, 8cm radius)
• Voltage: AC up to 600V
• Resistance: up to 60MOhm
• Safety: IP54, 2m drop-tested, 236g

Getting Accurate Readings

Clamp only one conductor at a time when measuring current, because enclosing both the live and neutral wires together cancels their magnetic fields and produces a near-zero reading. Center the conductor inside the jaw opening as much as possible, since a wire pressed against the edge of the jaw reads slightly lower than one sitting in the middle.

Keep the jaw faces clean and free of dust or corrosion, because any gap or debris between the two halves when they close weakens the magnetic coupling the measurement depends on. Check that the jaws close fully and align properly before each session, as a bent or misaligned jaw is a common cause of readings that drift from the true value.

Reference: flexible current clamp technology — browse our full range of UNI-T measuring instruments.

UT281C Clamp Meter

كلامب UT281C للقدرة بيشارك منصة قياس UT281A بس بيستخدم ملف مرن أكبر نصف قطر 8 سم، مبني لموصلات أكبر الموديل A الأصغر مش هيلفها.

UT281C power clamp – إزاي شغالة

ملفه المرن نصف قطر 8 سم بيلف حوالين كابلات صناعية سميكة أو موصلات مجمعة، بيغطي نفس مديات التيار المتردد (30/300/3000 أمبير) وفولت 600 فولت ومقاومة 60 ميجا أوم زي UT281A على شاشة مطابقة 3000 عدد. الملف الأكبر هو كل الحكاية هنا – كل حاجة تانية في منصة القياس منقولة من غير تغيير.

بوزن 236 جرام مقابل 220 لموديل A، أثقل بشوية بس رغم الملف الأكبر، وبيحافظ على نفس تصنيف IP54 ومقاومة سقوط 2 متر للاستخدام الميداني.

المواصفات الأساسية

• تيار متردد لحد 3000 أمبير بملف مرن، نصف قطر 8 سم
• فولت متردد لحد 600 فولت، مقاومة لحد 60 ميجا أوم
• تردد لحد 30 كيلوهرتز، التقاط تيار اندفاع
• مصنف IP54، مختبر سقوط 2 متر

الاستخدامات

• قياس كابلات صناعية كبيرة وموصلات مجمعة
• تشخيص تيار اندفاع على معدات ثقيلة
• قياس تردد على دوائر تيار متردد

المواصفات الفنية

• التيار: متردد لحد 3000 أمبير (ملف مرن، نصف قطر 8 سم)
• الفولت: متردد لحد 600 فولت
• المقاومة: لحد 60 ميجا أوم
• السلامة: IP54، مختبر سقوط 2 متر، 236 جرام

إزاي تاخد قراءات دقيقة

امسك موصل واحد بس في المرة وانت بتقيس التيار، لأن إحاطة سلك الحي والمحايد مع بعض بتلغي مجالاتهم المغناطيسية وبتدي قراءة قريبة من الصفر. وسّط الموصل جوه فتحة الفك قد ما تقدر، لأن سلك ملزوق في حافة الفك بيقرا أقل شوية من سلك في النص.

خلي وشوش الفك نضيفة وخالية من الغبار أو الصدأ، لأن أي فجوة أو أوساخ بين النصين وهما بيقفلوا بتضعف الاقتران المغناطيسي اللي القياس معتمد عليه. اتأكد إن الفكوك بتقفل بالكامل ومتحاذية صح قبل كل جلسة، لأن فك معوج أو مش متحاذي سبب شائع لقراءات بتنحرف عن القيمة الحقيقية.

لمزيد من التفاصيل التقنية راجع تقنية الكلامب المرن على ويكيبيديا، وتصفح باقي أجهزة قياس UNI-T المتوفرة عندنا.
