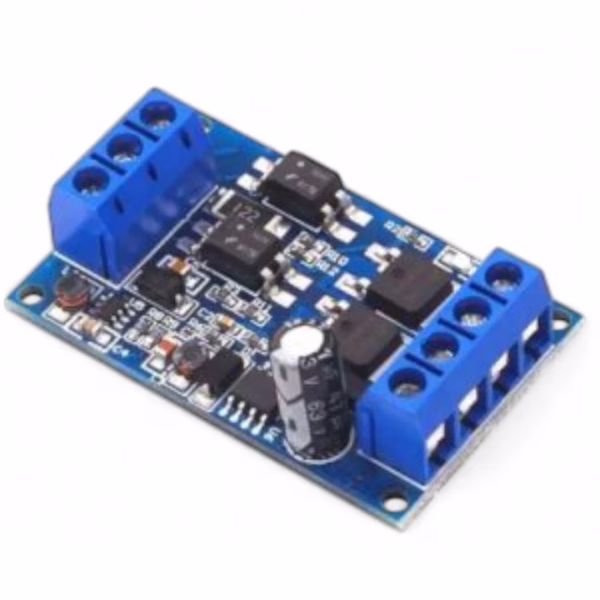

MOSFET Trigger Switch Driver Module PWM Regulator 4V∼60V

MOSFET Trigger Switch Driver Module (4-60V)

The MOSFET Trigger Switch Driver Module switches high-current DC loads — motors, LED lighting, pumps, solenoid valves — using a pair of parallel MOSFETs rather than a mechanical relay, which means no contact wear, no audible click, and much faster switching speed than a relay could ever achieve.

MOSFET Trigger Module – How It Works

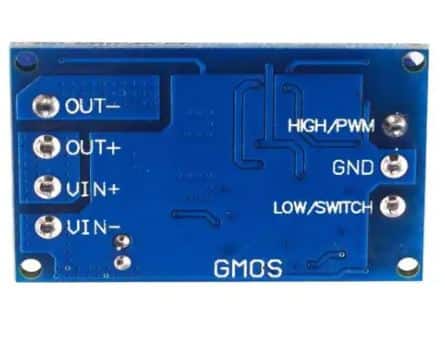

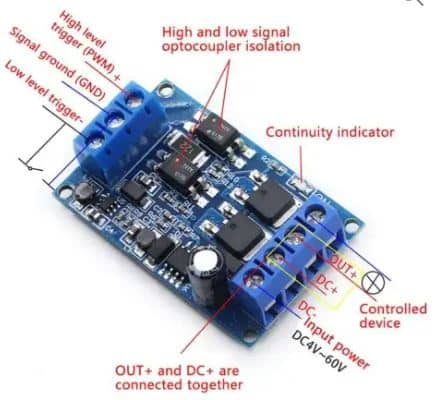

It accepts several trigger methods: a high-level signal (3-24V), a low-level signal (0-0.6V), a simple mechanical switch, or a PWM signal up to 2.5kHz for variable-speed motor or dimming control, making it flexible enough to connect directly to a microcontroller’s GPIO, a PLC output, or a basic manual switch depending on the project. The dual-MOS parallel design lowers overall on-resistance compared to a single MOSFET, letting it handle up to 10A continuously at room temperature (up to 15A with additional cooling) across a 600W rating, while dropping much less voltage across itself than an equivalent relay-based circuit would under heavy load. Because it switches the full load current directly through the MOSFETs, always confirm the connected load’s actual current draw stays comfortably within the module’s rating rather than right at its limit.

Key Features

• High/low-level trigger, switch, or PWM control
• Dual-MOS parallel design, up to 10A (15A with cooling)
• Voltage range: 4-60V DC
• PWM frequency: up to 2.5kHz

Typical Applications

• High-power DC motor and pump speed control
• LED lighting dimming and switching
• Solenoid valve and actuator driving

Specifications

• Voltage: 4-60V DC
• Current: up to 10A (15A with cooling), 600W
• Operating temperature: -40°C to +85°C

Specifications are sourced from seller documentation for the MOSFET trigger switch driver module. Because sustained high current still generates heat even in a MOSFET design, adding a heatsink or ensuring airflow around the board matters once continuous current approaches the rated maximum.

Looking for more sensors? Browse our full range of sensors and modules.

موديول تشغيل مفتاح MOSFET (4-60 فولت)

موديول تشغيل مفتاح MOSFET بيبدل أحمال DC عالية التيار — موتورات، إضاءة LED، مضخات، صمامات سولينويد — باستخدام زوج MOSFET متوازي بدل ريلاي ميكانيكي، ومعناه بدون تآكل تلامس ولا نقرة صوتية وسرعة تبديل أسرع بكتير من أي ريلاي.

موديول تشغيل MOSFET – إزاي شغال

بيقبل عدة طرق تفعيل: إشارة مستوى عالي (3-24 فولت)، إشارة مستوى منخفض (0-0.6 فولت)، مفتاح ميكانيكي بسيط، أو إشارة PWM حتى 2.5 كيلوهرتز لتحكم موتور متغير السرعة أو تعتيم، وده بيخليه مرن كفاية يتوصل مباشرة بـGPIO متحكم أو خرج PLC أو مفتاح يدوي أساسي حسب المشروع. تصميم MOS المزدوج المتوازي بيقلل المقاومة الكلية مقارنة بـMOSFET واحد، وده بيخليه يتحمل حتى 10 أمبير مستمر في حرارة الغرفة (حتى 15 أمبير بتبريد إضافي) عبر تقنين 600 وات، مع هبوط جهد أقل بكتير عبر نفسه من دائرة مبنية على ريلاي مكافئة تحت حمل تقيل. وبما إنه بيبدل تيار الحمل الكامل مباشرة عبر MOSFET، تأكد دايمًا إن سحب تيار الحمل الموصل الفعلي فاضل بارتياح جوه تقنين الموديول مش عند حده تمامًا.

المواصفات الأساسية

• تفعيل مستوى عالي/منخفض، أو مفتاح، أو PWM
• تصميم MOS مزدوج متوازي، حتى 10 أمبير (15 بتبريد)
• مدى الجهد: 4-60 فولت تيار مستمر
• تردد PWM: حتى 2.5 كيلوهرتز

الاستخدامات

• تحكم سرعة موتور ومضخة DC عالي القدرة
• تعتيم وتبديل إضاءة LED
• تشغيل صمام سولينويد ومحرك خطي

المواصفات الفنية

• الجهد: 4-60 فولت تيار مستمر
• التيار: حتى 10 أمبير (15 بتبريد)، 600 وات
• حرارة التشغيل: -40 إلى 85 درجة مئوية

المواصفات مأخوذة من توثيق بائع لـموديول تشغيل مفتاح MOSFET. وبما إن التيار العالي المستمر لسه بيولد حرارة حتى في تصميم MOSFET، إضافة هيت سنك أو ضمان تهوية حوالين البورد مهم لما التيار المستمر يقرب من الحد الأقصى المقنن.
