BTA10-600b

BTA10-600B triac

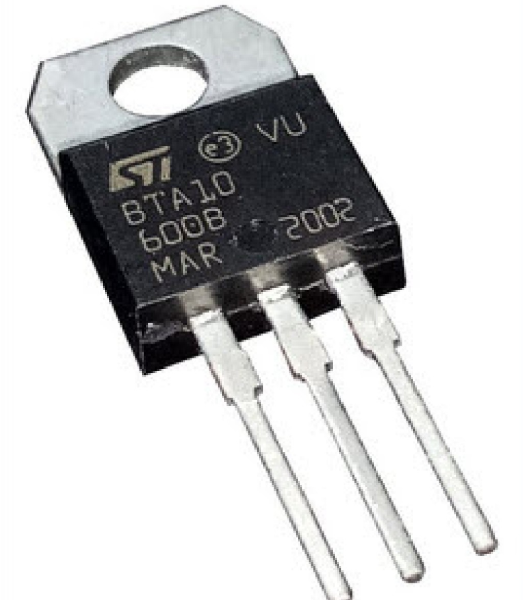

The BTA10-600B triac is a 10A, 600V triac from STMicroelectronics in an insulated TO-220AB package, for general-purpose AC switching applications.

How It Works

The BTA10-600B triac conducts current bidirectionally once triggered by its gate, then continues conducting until the AC waveform naturally crosses zero. Rated for a solid 10A RMS current and 600V blocking voltage, with a 2500Vrms isolation rating on its insulated TO-220AB package, it can be bolted straight to a heatsink for cooling without a separate insulating pad. This combination makes it a dependable general-purpose choice for static relays, heating regulation, motor starting, and light dimmer circuits.

Key Features

• Bidirectional AC triac
• 10A RMS current, 600V blocking voltage
• Insulated TO-220AB package (2500Vrms isolation)
• Direct heatsink mounting without insulating pad

Typical Applications

• Static relay circuits
• Heating regulation systems
• Induction motor starting circuits
• Light dimmers and motor speed controllers

Specifications

See Key Features above for rated voltage, current, and package. Housed in a standard through-hole package with a mounting/lead configuration typical of its family, suited for common breadboard and PCB prototyping.

Reference: TRIACs (Wikipedia) — browse more transistors, triacs & thyristors at Electrolik.

شريحة BTA10-600B triac

تراياك BTA10-600B triac من STMicroelectronics مقيّم 10 أمبير / 600 فولت باكدج TO-220AB معزول، لتطبيقات تبديل AC عام الاستخدام.

إزاي شغالة

تراياك BTA10-600B triac بيوصّل التيار ثنائي الاتجاه بمجرد ما يتشغّل عن طريق الجيت، وبعدها بيفضل موصّل لحد ما موجة AC تعدي الصفر طبيعيًا. مقيّم بتيار RMS قوي 10 أمبير وفولت حجب 600، بتقييم عزل 2500 فولت RMS على باكدج TO-220AB المعزول بتاعه، يقدر يترّبط مباشرة على هيت سينك للتبريد من غير فاصل عزل منفصل. التركيبة دي بتخليه اختيار موثوق عام لريلايز ثابتة وتنظيم تسخين وتشغيل موتورات ودوائر دايمر إضاءة.

المواصفات الأساسية

• تراياك AC ثنائي الاتجاه
• تيار RMS 10 أمبير، فولت حجب 600
• باكدج TO-220AB معزول (عزل 2500 فولت RMS)
• تركيب هيت سينك مباشر من غير فاصل عزل

الاستخدامات

• دوائر ريلاي ثابت
• أنظمة تنظيم التسخين
• دوائر تشغيل موتورات الحث
• دايمرات الإضاءة ومتحكمات سرعة الموتور

المواصفات الفنية

راجع المواصفات الأساسية فوق للفولت والتيار والباكدج. متغلّفة في باكدج through-hole قياسي بترتيب أرجل نموذجي لعائلتها، مناسب لتجربة البريدبورد والبورد العادية.

مصدر: التراياك (ويكيبيديا) — تصفح المزيد من الترانزستورات والتراياك والثايرستور في إلكتروليك.
