BD709

BD709 transistor

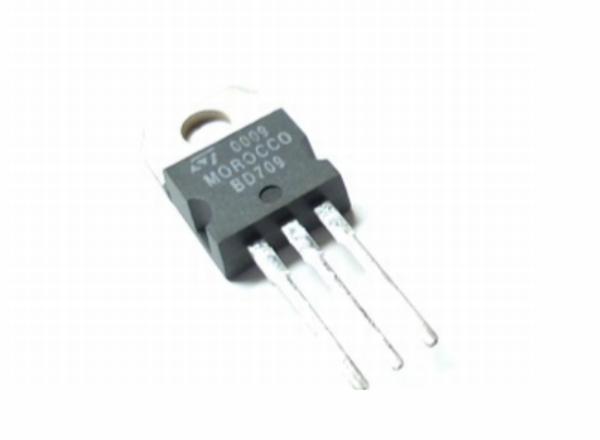

The BD709 transistor is a silicon epitaxial-base NPN power transistor in a TO-220 package, with a minimum 80V collector-emitter sustaining voltage, complementary to the PNP BD710.

How It Works

The BD709 transistor works as a standard NPN power device: base current controls a larger collector current while the transistor sustains at least 80V collector-emitter voltage during operation. Built for power linear and switching applications, its epitaxial-base construction gives it consistent, reliable performance. As the NPN half of a complementary pair with the PNP BD710, it’s commonly used in push-pull output stages and other designs needing matched NPN/PNP characteristics.

Key Features

• NPN epitaxial-base power transistor
• 80V minimum collector-emitter sustaining voltage
• Reliable power linear/switching performance
• TO-220 package, complementary to PNP BD710

Typical Applications

• Push-pull output stage amplifiers
• Power linear amplifier circuits
• General-purpose power switching
• Complementary NPN/PNP designs

Specifications

See Key Features above for rated voltage, current, and package. Housed in a standard through-hole package with a mounting/lead configuration typical of its family, suited for common breadboard and PCB prototyping.

Reference: Bipolar junction transistors (Wikipedia) — browse more transistors, triacs & thyristors at Electrolik.
