TIP50

TIP50 transistor

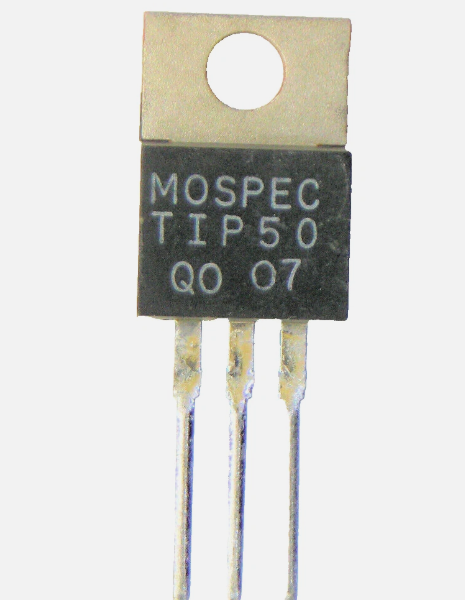

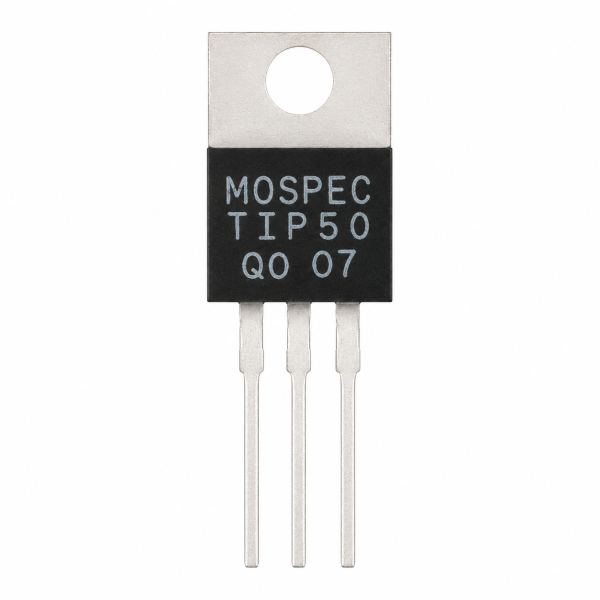

The TIP50 transistor is a high-voltage NPN silicon planar transistor in a TO-220 package, the highest-voltage member of the TIP47-50 family at around 400V sustaining voltage, with 1A collector current.

How It Works

The TIP50 transistor is the highest-voltage-rated member of the TIP47/48/49/50 family, built to sustain roughly 400V collector-emitter while switching — the most voltage headroom in the series. It works the same way as its siblings: a small base current controls up to 1A of collector current, but the extra voltage margin makes it the preferred choice when a design’s DC rail or flyback voltage spikes are closest to the family’s limits, such as in older line-operated TV and audio equipment power stages.

Key Features

• NPN multiepitaxial planar transistor
• Highest sustaining voltage in family (~400V VCEO(sus))
• 1A collector current, hFE 30-150
• TO-220 package, part of TIP47-50 family

Typical Applications

• Highest-voltage linear and switching circuits in the family
• SWITCHMODE power supply drivers
• Vintage TV and audio equipment power stages
• General high-voltage transistor replacement

Specifications

See Key Features above for rated voltage, current, and package. Housed in a standard through-hole package with a mounting/lead configuration typical of its family, suited for common breadboard and PCB prototyping.

Reference: Bipolar junction transistors (Wikipedia) — browse more transistors, triacs & thyristors at Electrolik.

شريحة TIP50 transistor

ترانزستور TIP50 transistor NPN سيليكون planar عالي الفولت باكدج TO-220، أعلى عضو فولت في عائلة TIP47-50 بحوالي 400 فولت فولت مستمر، بتيار كوليكتور 1 أمبير.

إزاي شغالة

شريحة TIP50 transistor أعلى عضو من ناحية الفولت في عائلة TIP47/48/49/50، مبنية تتحمل حوالي 400 فولت كوليكتور-إميتر أثناء التبديل — أكبر هامش فولت في السلسلة. بتشتغل بنفس طريقة إخواتها: تيار قاعدة صغير بيتحكم في تيار كوليكتور لحد 1 أمبير، بس هامش الفولت الإضافي بيخليها الاختيار المفضّل لما خط DC أو نبضات فلاي باك التصميم تكون قريبة من حدود العائلة، زي في مراحل طاقة أجهزة تلفزيون وصوت قديمة متصلة بالكهرباء مباشرة.

المواصفات الأساسية

• ترانزستور NPN multiepitaxial planar
• أعلى فولت مستمر في العائلة (~400 فولت VCEO(sus))
• تيار كوليكتور 1 أمبير، hFE من 30-150
• باكدج TO-220، من عائلة TIP47-50

الاستخدامات

• أعلى دوائر فولت خطية وتبديل في العائلة
• درايفرات مصادر تغذية SWITCHMODE
• مراحل طاقة أجهزة تلفزيون وصوت قديمة
• استبدال ترانزستور عالي الفولت عام

المواصفات الفنية

راجع المواصفات الأساسية فوق للفولت والتيار والباكدج. متغلّفة في باكدج through-hole قياسي بترتيب أرجل نموذجي لعائلتها، مناسب لتجربة البريدبورد والبورد العادية.

مصدر: الترانزستور ثنائي القطبية (ويكيبيديا) — تصفح المزيد من الترانزستورات والتراياك والثايرستور في إلكتروليك.
