D2499

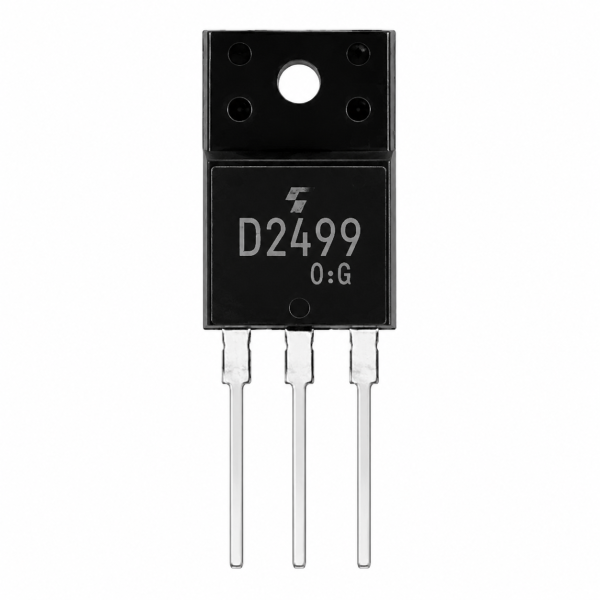

D2499 transistor

The D2499 transistor (2SD2499) is an NPN triple-diffused mesa power transistor rated 1500V VCBO / 6A, designed for color TV horizontal deflection output with a built-in damper diode.

How It Works

Like other deflection-output transistors, the D2499 transistor is built to survive the enormous flyback voltage spike generated at the end of every horizontal scan line — its 1500V collector-base rating provides that margin, while the built-in damper diode (with the collector’s metal tab fully covered in mold resin for extra insulation) handles the resulting energy recovery. Rated for 6A and a fast 0.3µs typical fall time, it delivers the higher current capacity needed for larger-screen color TV sets compared to lower-current siblings in the same family.

Key Features

• NPN triple-diffused mesa power transistor
• 1500V VCBO breakdown voltage
• 6A collector current, built-in damper diode
• Fast fall time (~0.3µs), TO-3P package

Typical Applications

• Color TV horizontal deflection output (larger screens)
• CRT display repair and restoration
• High-voltage switching applications
• Vintage electronics service

Specifications

See Key Features above for rated voltage, current, and package. Housed in a standard through-hole package with a mounting/lead configuration typical of its family, suited for common breadboard and PCB prototyping.

Reference: CRT deflection systems (Wikipedia) — browse more transistors, triacs & thyristors at Electrolik.

شريحة D2499 transistor

ترانزستور D2499 transistor (2SD2499) قدرة NPN من نوع triple-diffused mesa، مقيّم 1500 فولت VCBO / 6 أمبير، مصمم لخرج الانحراف الأفقي لتلفزيون ملون مع دايود دامبر مدمج.

إزاي شغالة

زي غيرها من ترانزستورات خرج الانحراف، شريحة D2499 transistor مبنية تعيش نبضة فولت الفلاي باك الضخمة اللي بتتولّد في نهاية كل خط مسح أفقي — تقييمها 1500 فولت كوليكتور-قاعدة بيوفر الهامش ده، بينما دايود الدامبر المدمج (مع لسان الكوليكتور المعدني مغطى بالكامل براتنج القالب لعزل إضافي) بيتولى استرداد الطاقة الناتج. مقيّمة لـ6 أمبير وزمن هبوط سريع نموذجي 0.3 ميكروثانية، بتوفر سعة تيار أعلى محتاجة لأجهزة تلفزيون ملون بشاشة أكبر مقارنة بإخواتها الأقل تيارًا في نفس العائلة.

المواصفات الأساسية

• ترانزستور قدرة NPN من نوع triple-diffused mesa
• فولت انهيار VCBO 1500
• تيار كوليكتور 6 أمبير، دايود دامبر مدمج
• زمن هبوط سريع (~0.3 ميكروثانية)، باكدج TO-3P

الاستخدامات

• خرج الانحراف الأفقي لتلفزيون ملون (شاشات أكبر)
• صيانة وترميم شاشات CRT
• تطبيقات تبديل عالية الفولت
• صيانة الإلكترونيات القديمة

المواصفات الفنية

راجع المواصفات الأساسية فوق للفولت والتيار والباكدج. متغلّفة في باكدج through-hole قياسي بترتيب أرجل نموذجي لعائلتها، مناسب لتجربة البريدبورد والبورد العادية.

مصدر: أنظمة الانحراف في CRT (ويكيبيديا) — تصفح المزيد من الترانزستورات والتراياك والثايرستور في إلكتروليك.
