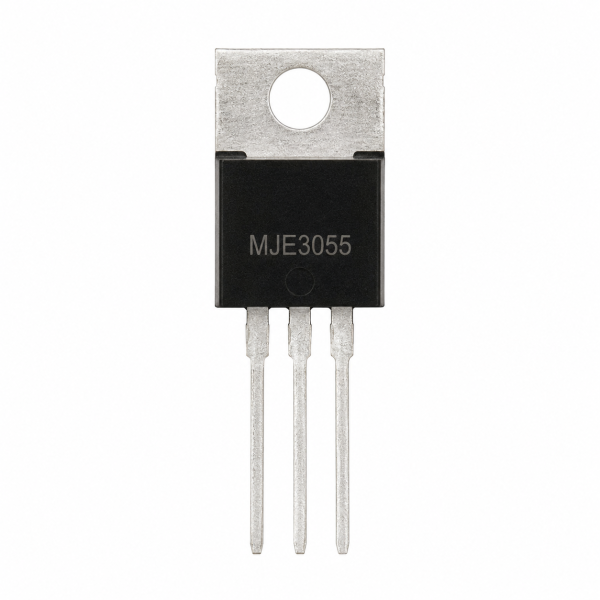

MJE3055

MJE3055 transistor

The MJE3055 transistor is an NPN silicon epitaxial power transistor in a TO-220 package, rated 10A / 60V, used in power switching, motor control, and audio amplifier circuits (complementary to PNP MJE2955).

How It Works

The MJE3055 transistor is a general-purpose NPN power transistor: a base current controls a much larger collector current, up to 10A, while withstanding up to 60V collector-emitter and dissipating up to 75W in its TO-220 package. Its relatively low saturation voltage (around 1.1V) means less power is wasted as heat when fully switched on, which matters in applications like motor drivers and relay circuits where the transistor stays on for extended periods. It’s the NPN half of a classic complementary pair with the PNP MJE2955.

Key Features

• NPN silicon epitaxial power transistor
• 10A collector current, 60V rating
• Low saturation voltage ~1.1V
• TO-220 package, complementary to PNP MJE2955

Typical Applications

• Motor control and driver circuits
• Power switching applications
• Audio power amplifiers
• Relay driver circuits

Specifications

See Key Features above for rated voltage, current, and package. Housed in a standard through-hole package with a mounting/lead configuration typical of its family, suited for common breadboard and PCB prototyping.

Reference: Bipolar junction transistors (Wikipedia) — browse more transistors, triacs & thyristors at Electrolik.

شريحة MJE3055 transistor

ترانزستور MJE3055 transistor قدرة NPN سيليكون epitaxial باكدج TO-220، مقيّم 10 أمبير / 60 فولت، يُستخدم في التبديل عالي القدرة والتحكم بالموتور ومكبرات الصوت (مكمّل لـMJE2955 PNP).

إزاي شغالة

شريحة MJE3055 transistor ترانزستور قدرة NPN عام الاستخدام: تيار القاعدة بيتحكم في تيار كوليكتور أكبر بكتير، لحد 10 أمبير، وهي بتتحمل لحد 60 فولت كوليكتور-إميتر وتبدد لحد 75 وات في باكدج TO-220 بتاعها. فولت التشبع المنخفض نسبيًا (حوالي 1.1 فولت) يعني طاقة أقل بتضيع كحرارة لما تكون شغالة بالكامل، وده مهم في تطبيقات زي درايفرات الموتور ودوائر الريلاي اللي الترانزستور فيها بيفضل شغال لفترات طويلة. هي النص NPN من زوج تكميلي كلاسيكي مع MJE2955 (PNP).

المواصفات الأساسية

• ترانزستور قدرة NPN سيليكون epitaxial
• تيار كوليكتور 10 أمبير، فولت 60
• فولت تشبع منخفض ~1.1
• باكدج TO-220، مكمّل لـMJE2955 (PNP)

الاستخدامات

• دوائر التحكم وتشغيل الموتور
• تطبيقات التبديل عالي القدرة
• مكبرات صوت قدرة
• دوائر تشغيل الريلاي

المواصفات الفنية

راجع المواصفات الأساسية فوق للفولت والتيار والباكدج. متغلّفة في باكدج through-hole قياسي بترتيب أرجل نموذجي لعائلتها، مناسب لتجربة البريدبورد والبورد العادية.

مصدر: الترانزستور ثنائي القطبية (ويكيبيديا) — تصفح المزيد من الترانزستورات والتراياك والثايرستور في إلكتروليك.
