2N6285

2N6285 transistor

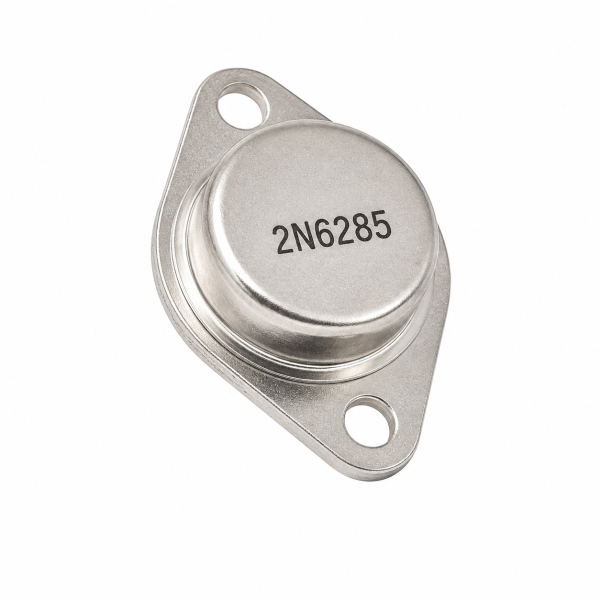

The 2N6285 transistor is a PNP monolithic Darlington power transistor in a TO-3 package, rated 60V / 20A with very high current gain (hFE ~2400), complementary to the NPN 2N6282/6283/6284.

How It Works

The 2N6285 transistor packs two PNP transistor stages onto one die in a Darlington configuration, where the first stage’s output feeds the second stage’s base, multiplying overall current gain to a typical hFE of 2400. This lets a very small base current control up to 20A of collector current at up to 60V, while dissipating up to 160W in its rugged TO-3 package. As the PNP complement to the NPN 2N6282/6283/6284 series, it’s used in high-current, high-gain complementary amplifier and switching applications.

Key Features

• PNP monolithic Darlington power transistor
• 60V collector-emitter voltage, 20A collector current
• hFE ~2400 typical, 160W dissipation
• TO-3 package, complementary to NPN 2N6282/6283/6284

Typical Applications

• High-current, high-gain amplifier stages
• Complementary push-pull output stages
• Motor and solenoid driver circuits
• General-purpose high-current switching

Specifications

See Key Features above for rated voltage, current, and package. Housed in a standard through-hole package with a mounting/lead configuration typical of its family, suited for common breadboard and PCB prototyping.

Reference: Darlington transistors (Wikipedia) — browse more transistors, triacs & thyristors at Electrolik.

شريحة 2N6285 transistor

ترانزستور 2N6285 transistor دارلينجتون قدرة PNP متكامل باكدج TO-3، مقيّم 60 فولت / 20 أمبير بكسب تيار عالي جدًا (hFE ~2400)، مكمّل لـ2N6282/6283/6284 (NPN).

إزاي شغالة

شريحة 2N6285 transistor بتحشر مرحلتين ترانزستور PNP على نفس الرقاقة بترتيب دارلينجتون، خرج المرحلة الأولى بيغذي قاعدة المرحلة التانية، وده بيضاعف كسب التيار الإجمالي لحد hFE نموذجي 2400. ده بيخلي تيار قاعدة صغير جدًا يتحكم في تيار كوليكتور لحد 20 أمبير على فولت لحد 60، وهي بتبدد لحد 160 وات في باكدج TO-3 المتين بتاعها. بصفتها المكمّل PNP لسلسلة 2N6282/6283/6284 (NPN)، بتتستخدم في تطبيقات مكبر وتبديل تكميلية عالية التيار وعالية الكسب.

المواصفات الأساسية

• ترانزستور دارلينجتون قدرة PNP متكامل
• فولت كوليكتور-إميتر 60، تيار كوليكتور 20 أمبير
• hFE ~2400 نموذجي، تبديد 160 وات
• باكدج TO-3، مكمّل لـ2N6282/6283/6284 (NPN)

الاستخدامات

• مراحل مكبر عالية التيار وعالية الكسب
• مراحل خرج تكميلية push-pull
• دوائر تشغيل موتور وسولينويد
• تبديل عالي التيار عام الاستخدام

المواصفات الفنية

راجع المواصفات الأساسية فوق للفولت والتيار والباكدج. متغلّفة في باكدج through-hole قياسي بترتيب أرجل نموذجي لعائلتها، مناسب لتجربة البريدبورد والبورد العادية.

مصدر: ترانزستور دارلينجتون (ويكيبيديا) — تصفح المزيد من الترانزستورات والتراياك والثايرستور في إلكتروليك.
