TIP132

TIP132 transistor

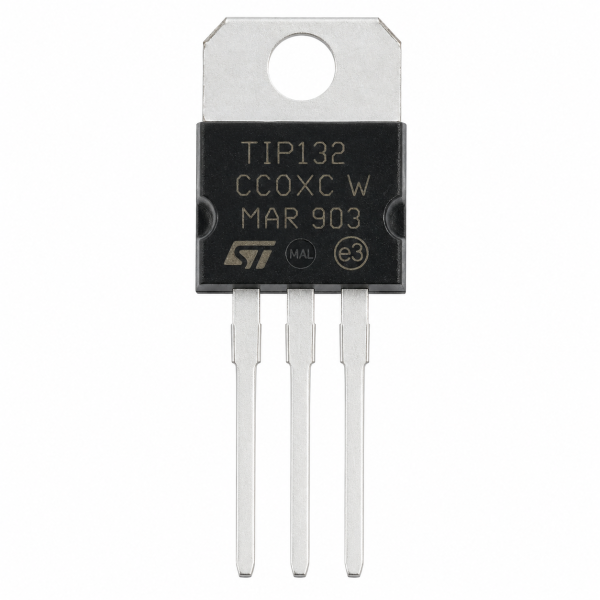

The TIP132 transistor is an NPN Darlington power transistor in a TO-220 package, rated 8A collector current with a 100V collector-base rating, complementary to the PNP TIP137.

How It Works

Like the TIP131, the TIP132 transistor is a monolithic NPN Darlington pair, but built for a higher collector-base voltage rating (100V), giving it more headroom in higher-voltage switching and linear applications. A small base current is amplified twice over — once by each internal transistor stage — so the part can switch or amplify large collector currents (up to 8A) from a tiny control signal. It is designed as the NPN half of a complementary pair with the PNP TIP137, useful in push-pull output stages.

Key Features

• NPN Darlington power transistor
• 8A collector current, 100V collector-base rating
• Complementary pair with PNP TIP137
• TO-220 package

Typical Applications

• Push-pull power amplifier output stages
• High-current power switching
• Motor control circuits
• Voltage regulator pass elements

Specifications

See Key Features above for rated voltage, current, and package. The device is housed in a Jedec-standard TO-220 package with a mounting hole in the tab for direct heatsink attachment, and operates across a junction temperature range typical of general-purpose power transistors.

Reference: Darlington transistors (Wikipedia) — browse more transistors, triacs & thyristors at Electrolik.
