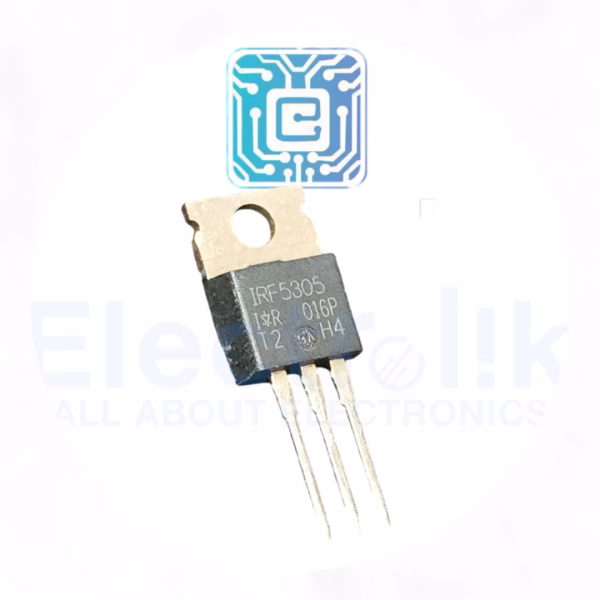

MOSFET IRF5305 PNP 31A 55V

IRF5305 MOSFET

The IRF5305 MOSFET is a P-channel power MOSFET in a TO-220 package, rated -55V / -31A with a low ~60mΩ on-resistance, commonly used for high-side switching in H-bridge motor drivers.

How It Works

The IRF5305 MOSFET turns on when its gate-source voltage goes negative, opening a low-resistance path (about 60mΩ) that lets current flow from source to drain. Rated for -55V and -31A, it’s specifically well suited to pairing with N-channel MOSFETs of similar voltage/current class (such as the IRF3205 or IRF540N) in H-bridge motor driver circuits, where the P-channel devices handle the high-side switching (connecting the load to the positive supply) while N-channel devices handle the low-side.

Key Features

• P-channel power MOSFET
• -55V drain-source voltage, -31A drain current
• Low RDS(on) ~60mΩ
• TO-220 package, pairs with N-channel MOSFETs

Typical Applications

• H-bridge motor driver high-side switching
• DC motor direction control circuits
• Battery protection and power switching
• General P-channel switching applications

Specifications

See Key Features above for rated voltage, current, and package. Housed in a standard through-hole package with a mounting/lead configuration typical of its family, suited for common breadboard and PCB prototyping.

Reference: Power MOSFETs (Wikipedia) — browse more transistors, triacs & thyristors at Electrolik.
