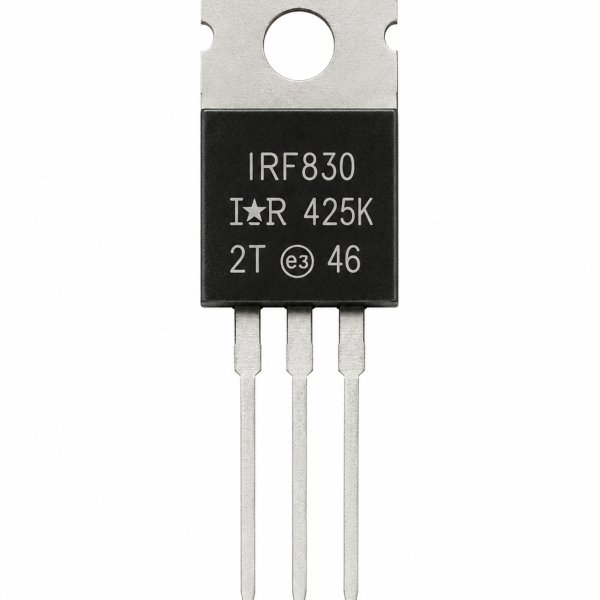

IRF830

IRF830 MOSFET

The IRF830 MOSFET is a fast-switching N-channel power MOSFET in a TO-220 package, rated 500V with 4.5A drain current and low on-resistance, for switching regulators and converters.

How It Works

The IRF830 MOSFET is a voltage-controlled N-channel switch: a positive gate-source voltage (around 10V for full enhancement) opens a low-resistance channel between drain and source (about 1.35Ω on-resistance), letting current flow with minimal voltage drop. Its high 500V drain-source rating combined with fast switching makes it well suited to high-voltage switching applications like switching regulators, converters, and motor or relay drivers, where the MOSFET must repeatedly switch a high-voltage rail on and off efficiently.

Key Features

• N-channel power MOSFET, TO-220 package
• 500V drain-source voltage rating
• 4.5A drain current, ~1.35Ω on-resistance
• Fast switching, low gate drive power

Typical Applications

• Switching regulators and DC-DC converters
• Motor and relay driver circuits
• High-power bipolar transistor drivers
• General high-voltage switching

Specifications

See Key Features above for rated voltage, current, and package. Its TO-220 package includes an isolated or metal mounting tab (depending on variant) so it can be bolted to a heatsink for continuous operation at rated current without overheating.

Reference: Power MOSFETs (Wikipedia) — browse more transistors, triacs & thyristors at Electrolik.

شريحة IRF830 MOSFET

موسفت IRF830 MOSFET قدرة N-channel سريع التبديل باكدج TO-220، مقيّم 500 فولت بتيار درين 4.5 أمبير ومقاومة تشغيل منخفضة، للمنظمات والمحولات السويتشينج.

إزاي شغالة

موسفت IRF830 MOSFET مفتاح N-channel متحكم بالفولت: فولت جيت-سورس موجب (حوالي 10 فولت للتفعيل الكامل) بيفتح قناة منخفضة المقاومة بين الدرين والسورس (مقاومة تشغيل حوالي 1.35 أوم)، وده بيخلي التيار يعدي بأقل هبوط فولت. فولت الدرين-سورس العالي (500 فولت) مع سرعة التبديل العالية بيخلوه مناسب لتطبيقات التبديل عالية الفولت زي المنظمات والمحولات السويتشينج ودرايفرات الموتور والريلاي، اللي الموسفت فيها لازم يبدّل خط فولت عالي تشغيل/إيقاف بكفاءة ومتكرر.

المواصفات الأساسية

• موسفت قدرة N-channel، باكدج TO-220
• فولت درين-سورس مقيّم 500
• تيار درين 4.5 أمبير، مقاومة تشغيل ~1.35 أوم
• تبديل سريع، قدرة تشغيل جيت منخفضة

الاستخدامات

• منظمات ومحولات DC-DC سويتشينج
• دوائر تشغيل الموتور والريلاي
• درايفرات ترانزستور ثنائي القطبية عالي القدرة
• التبديل عالي الفولت عام الاستخدام

المواصفات الفنية

راجع المواصفات الأساسية فوق للفولت والتيار والباكدج. باكدج TO-220 بتاعه فيه لسان تركيب معزول أو معدني (حسب النسخة) عشان تقدر تربطه في هيت سينك للتشغيل المستمر عند التيار المقيّم من غير ما يسخن أكتر من اللازم.

مصدر: موسفت القدرة (ويكيبيديا) — تصفح المزيد من الترانزستورات والتراياك والثايرستور في إلكتروليك.
