D2624

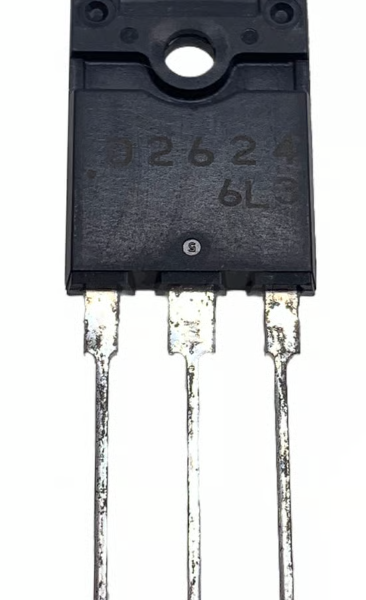

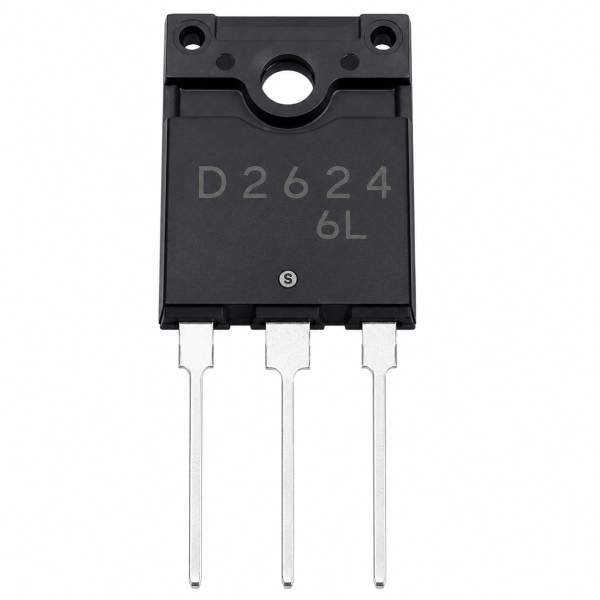

D2624 transistor

The D2624 transistor is an NPN triple-diffused planar silicon transistor rated 1500V VCBO / 6A with an on-chip damper diode, designed for color TV horizontal deflection output.

How It Works

The D2624 transistor uses Sanyo’s HVP (high-voltage process) to reach an exceptionally high 1500V collector-base breakdown voltage, the margin needed to absorb the large flyback voltage spike created every time the transistor switches off at the end of a horizontal scan line. Its on-chip damper diode handles the energy recovery portion of that same switching cycle without a separate discrete component, and its high switching speed keeps the horizontal scan sharp — a design purpose-built for one job: driving the deflection yoke in a color CRT TV.

Key Features

• NPN triple-diffused planar transistor
• 1500V VCBO, 800V VCEO breakdown voltage
• 6A collector current, on-chip damper diode
• High reliability HVP process

Typical Applications

• Color TV horizontal deflection output
• CRT display repair and restoration
• High-voltage switching applications
• Vintage electronics service

Specifications

See Key Features above for rated voltage, current, and package. Housed in a standard through-hole package with a mounting/lead configuration typical of its family, suited for common breadboard and PCB prototyping.

Reference: CRT deflection systems (Wikipedia) — browse more transistors, triacs & thyristors at Electrolik.

شريحة D2624 transistor

ترانزستور D2624 transistor NPN سيليكون planar triple-diffused، مقيّم 1500 فولت VCBO / 6 أمبير مع دايود دامبر مدمج على الشريحة، مصمم لخرج الانحراف الأفقي لتلفزيون ملون.

إزاي شغالة

شريحة D2624 transistor بتستخدم عملية HVP (عملية الفولت العالي) من سانيو عشان توصل لفولت انهيار كوليكتور-قاعدة عالي استثنائيًا 1500 فولت، الهامش المطلوب لامتصاص نبضة فولت الفلاي باك الكبيرة اللي بتتولّد كل مرة الترانزستور يتقفل في نهاية خط المسح الأفقي. دايود الدامبر المدمج على الشريحة بيتولى جزء استرداد الطاقة من نفس دورة التبديل من غير مكوّن منفصل، وسرعة التبديل العالية بتحافظ على حدة المسح الأفقي — تصميم مخصص لمهمة واحدة: تشغيل ملف الانحراف في تلفزيون CRT ملون.

المواصفات الأساسية

• ترانزستور NPN planar triple-diffused
• فولت انهيار VCBO 1500، VCEO 800
• تيار كوليكتور 6 أمبير، دايود دامبر مدمج
• موثوقية عالية بعملية HVP

الاستخدامات

• خرج الانحراف الأفقي لتلفزيون ملون
• صيانة وترميم شاشات CRT
• تطبيقات تبديل عالية الفولت
• صيانة الإلكترونيات القديمة

المواصفات الفنية

راجع المواصفات الأساسية فوق للفولت والتيار والباكدج. متغلّفة في باكدج through-hole قياسي بترتيب أرجل نموذجي لعائلتها، مناسب لتجربة البريدبورد والبورد العادية.

مصدر: أنظمة الانحراف في CRT (ويكيبيديا) — تصفح المزيد من الترانزستورات والتراياك والثايرستور في إلكتروليك.
