TL431A

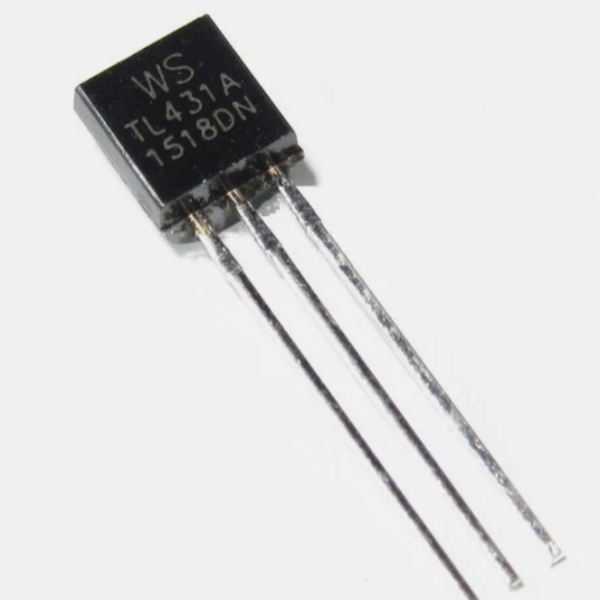

TL431A voltage reference

The TL431A voltage reference is a three-terminal programmable precision shunt regulator, adjustable from 2.5V to 36V with two resistors, widely used for feedback in switching power supplies.

How It Works

The TL431A voltage reference behaves like a highly precise, adjustable zener diode: internally it compares a reference voltage to the voltage at its control pin, and once that control voltage crosses a set threshold (nominally 2.5V), it starts conducting current between its cathode and anode to hold that voltage steady. By connecting two external resistors as a voltage divider to the control pin, a designer can program the regulation point anywhere from 2.5V up to 36V — most commonly used to generate the precise feedback signal that tells a switching power supply’s controller whether its output voltage is too high or too low.

Key Features

• Programmable precision shunt regulator
• Adjustable output 2.5V to 36V with 2 resistors
• Wide operating current range, 1mA-100mA
• TO-92 package

Typical Applications

• Switching power supply feedback regulation
• Precision voltage reference circuits
• Zener diode replacement in adjustable applications
• Battery charger and regulator circuits

Specifications

See Key Features above for rated voltage, current, and package. Housed in a standard through-hole package with a mounting/lead configuration typical of its family, suited for common breadboard and PCB prototyping.

Reference: TL431 (Wikipedia) — browse more transistors, triacs & thyristors at Electrolik.

شريحة TL431A voltage reference

شريحة TL431A voltage reference منظم shunt دقيق مبرمج بـ3 أطراف، قابل للضبط من 2.5 لـ36 فولت بمقاومتين، تُستخدم كتير في التغذية الراجعة لمصادر التغذية السويتشينج.

إزاي شغالة

شريحة TL431A voltage reference بتتصرف زي دايود زينر دقيق جدًا وقابل للضبط: داخليًا بتقارن فولت مرجعي بالفولت عند رجل التحكم بتاعتها، وبمجرد ما فولت التحكم ده يعدّي حد معين (اسميًا 2.5 فولت)، بتبدأ توصّل تيار بين الكاثود والأنود عشان تحافظ على الفولت ده ثابت. بتوصيل مقاومتين خارجيتين كمقسم فولت لرجل التحكم، المصمم يقدر يبرمج نقطة التنظيم في أي مكان من 2.5 لحد 36 فولت — أكتر استخدام شائع ليها هو توليد إشارة التغذية الراجعة الدقيقة اللي بتقول لمتحكم مصدر تغذية سويتشينج إذا كان فولت الخرج عالي أو واطي أوي.

المواصفات الأساسية

• منظم shunt دقيق قابل للبرمجة
• خرج قابل للضبط من 2.5 لـ36 فولت بمقاومتين
• مدى تيار تشغيل واسع، 1-100 مللي أمبير
• باكدج TO-92

الاستخدامات

• تنظيم التغذية الراجعة لمصادر التغذية السويتشينج
• دوائر مرجع فولت دقيق
• بديل دايود زينر في التطبيقات القابلة للضبط
• دوائر شواحن وبطاريات ومنظمات

المواصفات الفنية

راجع المواصفات الأساسية فوق للفولت والتيار والباكدج. متغلّفة في باكدج through-hole قياسي بترتيب أرجل نموذجي لعائلتها، مناسب لتجربة البريدبورد والبورد العادية.

مصدر: TL431 (ويكيبيديا) — تصفح المزيد من الترانزستورات والتراياك والثايرستور في إلكتروليك.
