TIP2955

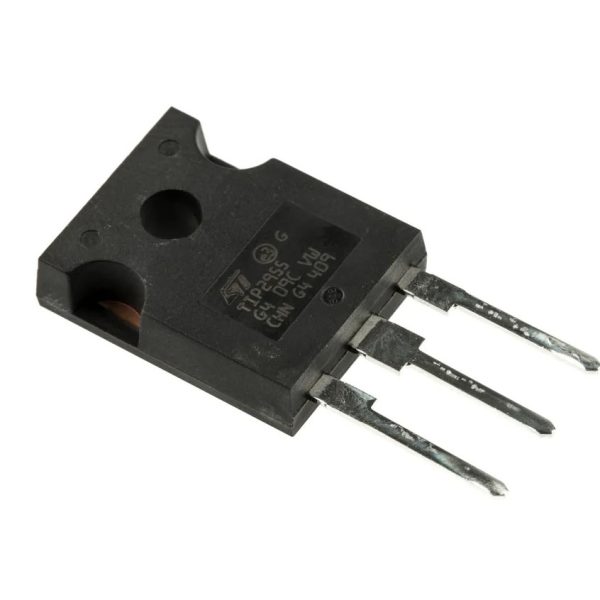

TIP2955 transistor

The TIP2955 transistor is a PNP silicon power transistor in a TO-218 package, rated 15A / 60V, used in power switching, regulators, and audio amplifier output stages.

How It Works

As a PNP bipolar transistor, the TIP2955 transistor conducts when its base is pulled lower than its emitter, letting current flow from emitter to collector. Its epitaxial-base planar construction and large TO-218 package let it dissipate up to 90W at 25°C case temperature while carrying up to 15A continuously, making it suited to output stages where a small base current needs to control a much larger load current — such as driving a speaker in a power amplifier or regulating current in a power supply. It’s designed as the PNP complement to the NPN TIP3055, so the two are commonly paired in push-pull output stages.

Key Features

• PNP silicon power transistor, TO-218 package
• 15A continuous collector current, 60V rating
• 90W power dissipation at 25°C case temp
• Complementary pair with NPN TIP3055

Typical Applications

• Audio power amplifier output stages
• Power switching circuits
• Series and shunt voltage regulators
• Motor control circuits

Specifications

See Key Features above for rated voltage, current, and package.
