TIP102

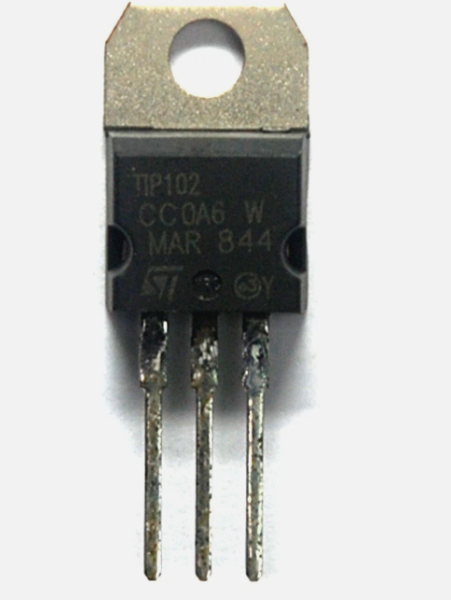

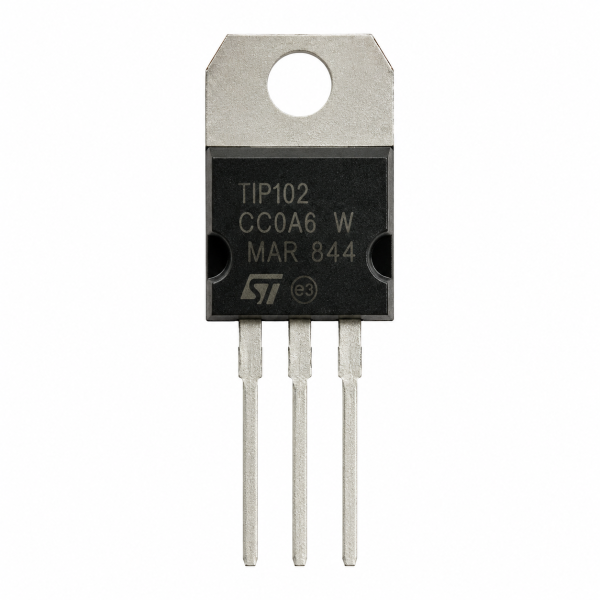

TIP102 transistor

The TIP102 transistor is an NPN Darlington power transistor in a TO-220 package, rated 100V / 8A with very high current gain (hFE ~2500), complementary to the PNP TIP107.

How It Works

The TIP102 transistor is a monolithic NPN Darlington pair with a very high typical current gain of hFE 2500, meaning an extremely small base current can control up to 8A of collector current at up to 100V. Its DC current gain remains high (1000-20000 range) across a wide operating window, giving designers flexibility. As the NPN half of a complementary pair with the PNP TIP107, it’s commonly used in medium-power linear and switching applications where a small control signal must drive a substantial load.

Key Features

• NPN Darlington power transistor
• 100V collector-emitter voltage, 8A collector current
• hFE ~2500 typical (1000-20000 range)
• TO-220 package, complementary to PNP TIP107

Typical Applications

• Motor and solenoid driver circuits
• Medium-power switching applications
• Relay driver circuits
• General-purpose high-gain amplification

Specifications

See Key Features above for rated voltage, current, and package. Housed in a standard through-hole package with a mounting/lead configuration typical of its family, suited for common breadboard and PCB prototyping.

Reference: Darlington transistors (Wikipedia) — browse more transistors, triacs & thyristors at Electrolik.

شريحة TIP102 transistor

ترانزستور TIP102 transistor دارلينجتون قدرة NPN باكدج TO-220، مقيّم 100 فولت / 8 أمبير بكسب تيار عالي جدًا (hFE ~2500)، مكمّل لـTIP107 (PNP).

إزاي شغالة

شريحة TIP102 transistor زوج دارلينجتون NPN متكامل بكسب تيار نموذجي عالي جدًا hFE 2500، يعني تيار قاعدة صغير جدًا يقدر يتحكم في تيار كوليكتور لحد 8 أمبير على فولت لحد 100. كسب التيار المستمر بتاعها بيفضل عالي (نطاق 1000-20000) عبر مدى تشغيل واسع، وده بيدّي المصمم مرونة. بصفتها النص NPN من زوج تكميلي مع TIP107 (PNP)، بتتستخدم كتير في تطبيقات خطية وتبديل متوسطة القدرة اللي إشارة تحكم صغيرة فيها لازم تشغّل حمل كبير.

المواصفات الأساسية

• ترانزستور دارلينجتون قدرة NPN
• فولت كوليكتور-إميتر 100، تيار كوليكتور 8 أمبير
• hFE ~2500 نموذجي (نطاق 1000-20000)
• باكدج TO-220، مكمّل لـTIP107 (PNP)

الاستخدامات

• دوائر تشغيل موتور وسولينويد
• تطبيقات تبديل متوسطة القدرة
• دوائر تشغيل الريلاي
• تكبير عالي الكسب عام الاستخدام

المواصفات الفنية

راجع المواصفات الأساسية فوق للفولت والتيار والباكدج. متغلّفة في باكدج through-hole قياسي بترتيب أرجل نموذجي لعائلتها، مناسب لتجربة البريدبورد والبورد العادية.

مصدر: ترانزستور دارلينجتون (ويكيبيديا) — تصفح المزيد من الترانزستورات والتراياك والثايرستور في إلكتروليك.
