2N5060

2N5060 SCR

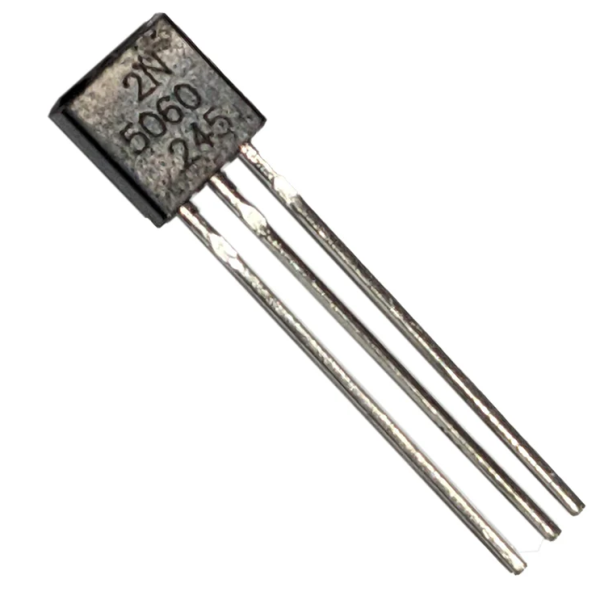

The 2N5060 SCR is a sensitive-gate silicon controlled rectifier rated 30V / 0.8A RMS in a TO-92 package, part of a family used for relay drivers, motor controls, and detection circuits.

How It Works

The 2N5060 SCR is a unidirectional thyristor: a small gate trigger current (200µA max) latches it into full conduction between anode and cathode, and it stays conducting even after the gate signal is removed, until the current through it drops below a holding current threshold (5mA max). Its sensitive gate means it can be triggered directly from low-power control circuitry, and being the lowest-voltage member of the 2N5060-2N5064 family (30V), it suits low-voltage relay, lamp, and small motor control applications.

Key Features

• Sensitive-gate silicon controlled rectifier (SCR)
• 30V, 0.8A RMS on-state current
• Low gate trigger current (200µA max)
• TO-92 plastic package

Typical Applications

• Relay and lamp driver circuits
• Small motor control
• Gate driver for larger thyristors
• Sensing and detection circuits

Specifications

See Key Features above for rated voltage, current, and package. Housed in a standard through-hole package with a mounting/lead configuration typical of its family, suited for common breadboard and PCB prototyping.
