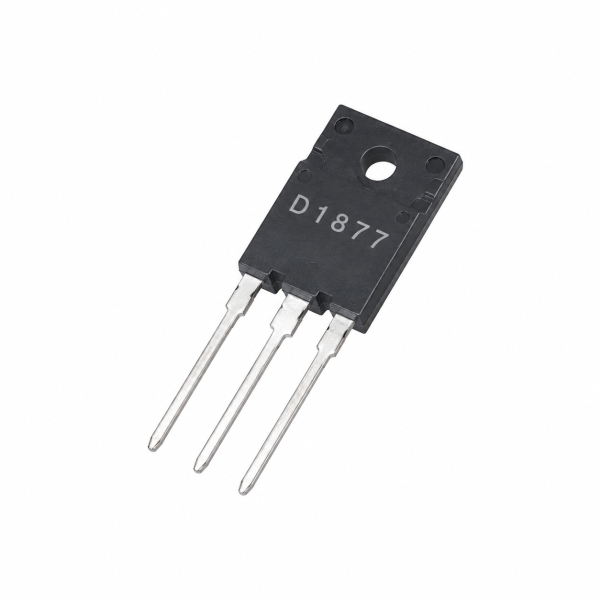

2SD1877

2SD1877 transistor

The 2SD1877 transistor is an NPN triple-diffused planar silicon power transistor rated 1500V VCBO / 4A, purpose-built for color TV horizontal deflection output with a built-in damper diode.

How It Works

The 2SD1877 transistor is engineered for one specific demanding job: driving a color TV’s horizontal deflection yoke. Its very high 1500V collector-base breakdown voltage absorbs the large flyback voltage spike generated every time the transistor switches off at the end of a scan line, while a built-in damper diode handles the energy recovery portion of that same switching cycle without needing a separate discrete diode. High switching speed keeps the horizontal scan sharp even at standard TV line rates.

Key Features

• NPN triple-diffused planar power transistor
• 1500V VCBO, 800V VCEO breakdown voltage
• 4A collector current, built-in damper diode
• TO-3P package

Typical Applications

• Color TV horizontal deflection output
• CRT display repair and restoration
• High-voltage switching applications
• Vintage electronics service

Specifications

See Key Features above for rated voltage, current, and package. Housed in a standard through-hole package with a mounting/lead configuration typical of its family, suited for common breadboard and PCB prototyping.

Reference: CRT deflection systems (Wikipedia) — browse more transistors, triacs & thyristors at Electrolik.

شريحة 2SD1877 transistor

ترانزستور 2SD1877 transistor قدرة NPN سيليكون planar triple-diffused، مقيّم 1500 فولت VCBO / 4 أمبير، مصمم خصيصًا لخرج الانحراف الأفقي لتلفزيون ملون مع دايود دامبر مدمج.

إزاي شغالة

ترانزستور 2SD1877 transistor مصمم هندسيًا لمهمة صعبة واحدة بالتحديد: تشغيل ملف الانحراف الأفقي في تلفزيون ملون. فولت انهيار كوليكتور-قاعدة العالي جدًا (1500 فولت) بيمتص نبضة فولت الفلاي باك الكبيرة اللي بتتولّد كل مرة الترانزستور بيتقفل في نهاية خط المسح، بينما دايود دامبر مدمج بيتولى جزء استرداد الطاقة من نفس دورة التبديل من غير ما يحتاج دايود منفصل. سرعة التبديل العالية بتحافظ على حدة المسح الأفقي حتى عند معدلات خط التلفزيون القياسية.

المواصفات الأساسية

• ترانزستور قدرة NPN planar triple-diffused
• فولت انهيار VCBO 1500، VCEO 800
• تيار كوليكتور 4 أمبير، دايود دامبر مدمج
• باكدج TO-3P

الاستخدامات

• خرج الانحراف الأفقي لتلفزيون ملون
• صيانة وترميم شاشات CRT
• تطبيقات تبديل عالية الفولت
• صيانة الإلكترونيات القديمة

المواصفات الفنية

راجع المواصفات الأساسية فوق للفولت والتيار والباكدج. متغلّفة في باكدج through-hole قياسي بترتيب أرجل نموذجي لعائلتها، مناسب لتجربة البريدبورد والبورد العادية.

مصدر: أنظمة الانحراف في CRT (ويكيبيديا) — تصفح المزيد من الترانزستورات والتراياك والثايرستور في إلكتروليك.
