Magnetic Reed Switch Normally Open Door Sensor MC-31

Magnetic Reed Switch Door Sensor MC-31

The Magnetic Reed Switch Door Sensor MC-31 is the normally-open (NO) counterpart to the MC-36 — the same two-part reed-and-magnet design, but with exactly opposite electrical behavior when the door opens or closes.

MC-31 – How It Works

Because it’s Normal Open, the circuit stays open (no connection) whenever the magnet is far away, and closes only when the magnet moves within its roughly 15-20mm sensing range — the reverse logic of an NC sensor like the MC-36. This matters in practice because a project’s code needs to match the exact sensor type installed: reading “closed = door open” instead of “closed = door shut” is a common bug when swapping between NO and NC hardware without updating the logic. Like other reed switches, it handles modest current directly and is normally read through a simple digital input with a pull-up or pull-down resistor.

Key Features

• Normally-open (NO) reed switch
• Sensing/trigger distance: approx. 15-20mm

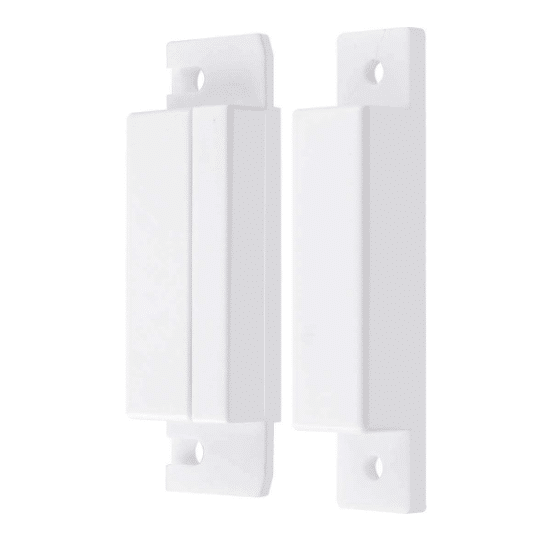

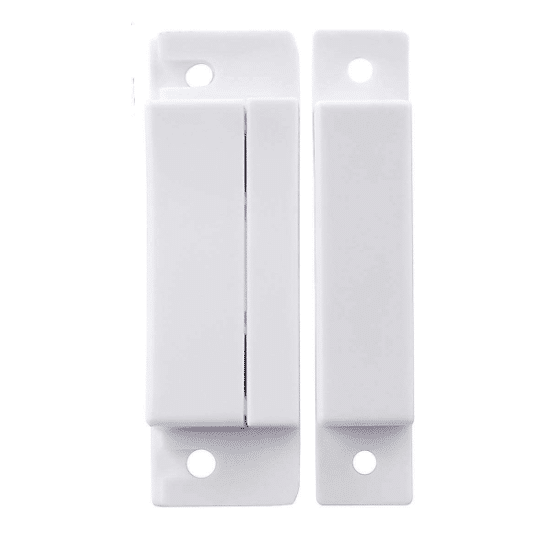

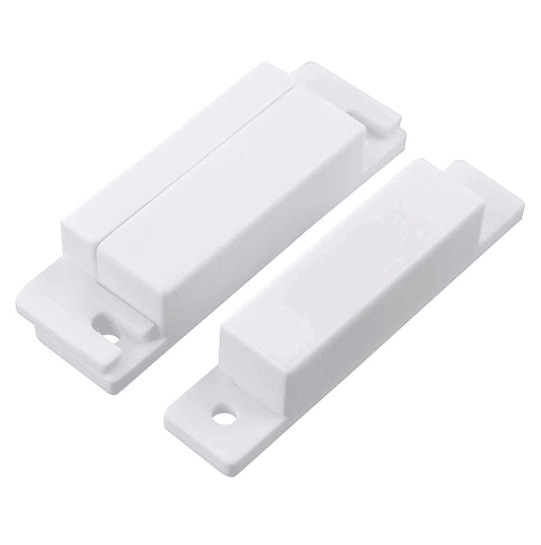

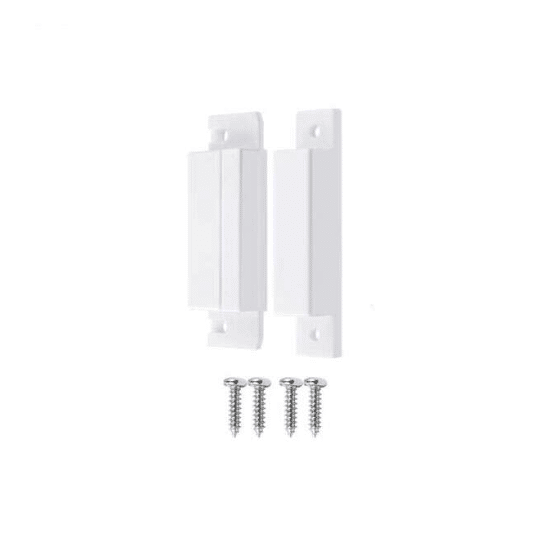

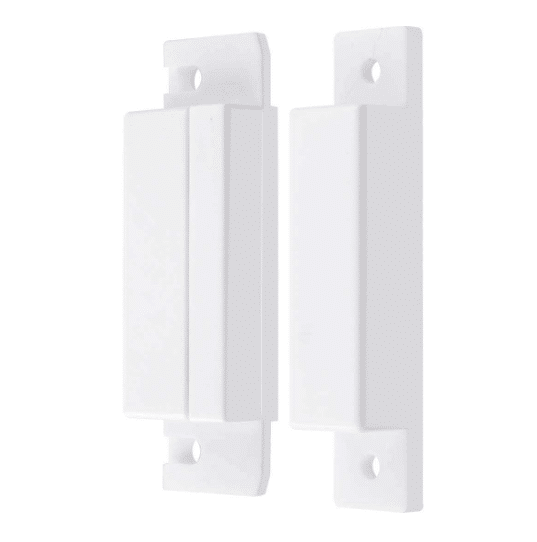

• Two-part design: switch housing + magnet housing
• Wired leads for direct connection to a microcontroller or alarm panel

Typical Applications

• DIY door/window open-close alarm systems
• Home automation projects expecting NO-type logic
• Cabinet or enclosure tamper detection

Specifications

• Contact type: Normally Open (NO)
• Max rating: ~0.5A, 100V, 10W (typical for this switch class)
• Case material: ABS plastic

Specifications follow the general reed-switch door sensor format documented in Random Nerd Tutorials’ magnetic reed switch guide. Because NO and NC variants look nearly identical externally, double-check the part label before wiring rather than simply assuming which logic type happens to be in hand.

Testing the finished wiring with a multimeter’s continuity function before connecting it to a microcontroller pin catches an NO/NC mix-up early, before it turns into a confusing software bug.

Looking for more sensors? Browse our full range of sensors and modules.

حساس باب المفتاح المغناطيسي MC-31

حساس باب المفتاح المغناطيسي MC-31 هو النظير عادي الفتح (NO) لـMC-36 — نفس تصميم الريد والمغناطيس بقطعتين، بس بسلوك كهربي عكسي تمامًا لما الباب يتفتح أو يتقفل.

MC-31 – إزاي شغال

وبما إنه Normal Open، الدائرة بتفضل مفتوحة (من غير توصيل) طول ما المغناطيس بعيد، وبتقفل بس لما المغناطيس يدخل مدى استشعاره تقريبًا 15-20 مم — عكس منطق حساس NC زي MC-36. ده مهم عمليًا لأن كود المشروع لازم يطابق نوع الحساس المركب بالظبط: قراءة “مقفول = باب مفتوح” بدل “مقفول = باب مقفول” غلطة شائعة لما تبدل بين هاردوير NO وNC من غير تحديث المنطق. زي مفاتيح الريد التانية، بيتحمل تيار متواضع مباشرة وعادة بيتقرا عبر مدخل رقمي بسيط مع مقاومة سحب.

المواصفات الأساسية

• مفتاح ريد عادي الفتح (NO)
• مسافة الاستشعار/التفعيل: تقريبًا 15-20 مم
• تصميم قطعتين: علبة المفتاح + علبة المغناطيس
• أسلاك موصلة مباشرة لمتحكم أو لوحة إنذار

الاستخدامات

• أنظمة إنذار فتح/قفل باب أو شباك DIY
• مشاريع أتمتة منزلية متوقعة منطق NO
• كشف تلاعب في خزانة أو علبة

المواصفات الفنية

• نوع التلامس: عادي الفتح (NO)
• أقصى تقنين: ~0.5 أمبير، 100 فولت، 10 وات (نمطي لفئة المفتاح ده)
• خامة العلبة: أكريليك ABS

المواصفات بتتبع الشكل العام لحساسات باب المفتاح الريد الموثق في دليل Random Nerd Tutorials للمفتاح المغناطيسي الريد. وبما إن نسختي NO وNC بيبانوا متطابقين تقريبًا من برا، تأكد من ملصق القطعة قبل التوصيل بدل ما تفترض نوع المنطق.
