UPD2114

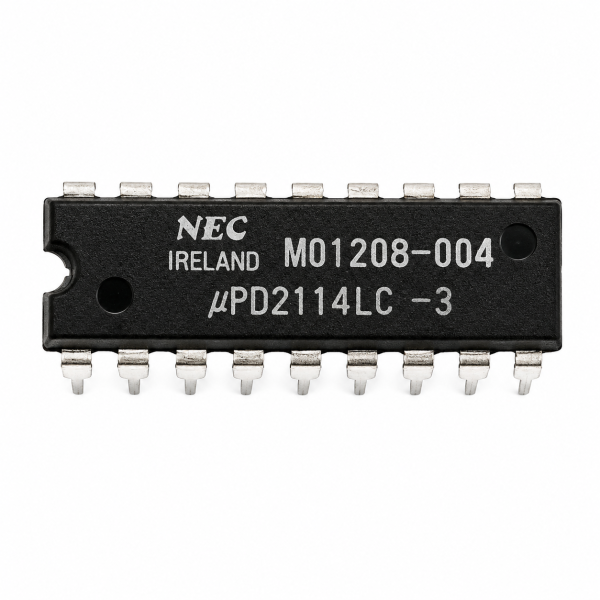

uPD2114 1024 x 4-Bit Static RAM (NEC)

The uPD2114 (NEC) is a 1024 x 4-bit static RAM chip, part of the same historically significant 2114-family memory generation as the MM2114N-L and D2114 also in this catalog.

uPD2114 – How It Works

Like other 2114-family parts, it holds data as long as power is applied with no refresh cycles needed, and was widely second-sourced by multiple manufacturers including NEC — two chips are commonly paired to form a full 8-bit-wide memory bank in classic 8-bit microcomputer designs.

Like the MM2114N-L and D2114 also in this catalog, it can generally be treated as pin- and function-compatible with equivalent parts from other manufacturers of the same 2114-family generation.

Key Features

• 1K x 4-bit static RAM
• No refresh cycles needed (unlike DRAM)
• NEC second source of the classic 2114 family

Typical Applications

• Vintage 8-bit microcomputer memory (paired for 8-bit width)
• Classic computer restoration and repair
• Educational static RAM interfacing projects

Datasheet Specifications

• Capacity: 1K x 4-bit
• Technology: Static RAM (SRAM)
• Manufacturer: NEC

For more background, see static RAM (SRAM) technology: reference. Browse our full range of ICs and microcontrollers.
