Network Resistor 390ohm – 5 Pin
5,00 EGP
شبكة مدمجة بـ5 أطراف بقيمة LED أخفت، الوحدة دي بتجمع أربع مقاومات 390 أوم لمجموعات مؤشرات صغيرة. | A compact 5-pin network at a dimmer LED value, this module packs four 390 ohm resistors for small indicator groups.

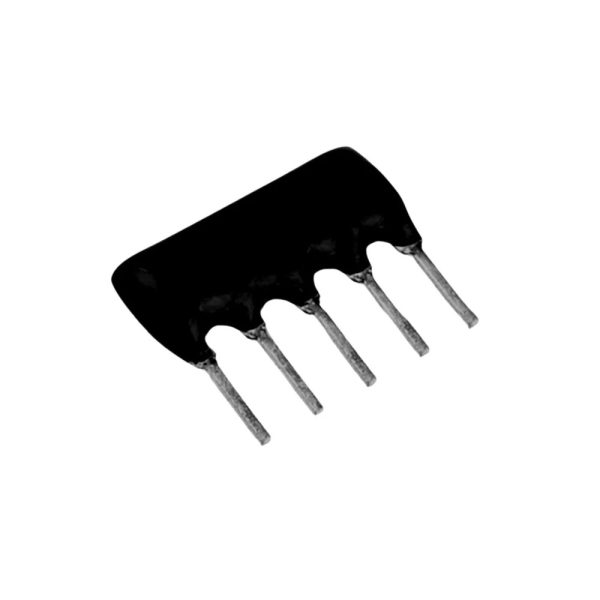

390 ohm 5 pin network resistor
The 390 ohm 5 pin network resistor is a single in-line package (SIP) resistor array with four separate 390Ω elements sharing a common rail, an E12 value slightly above the classic 330Ω LED networks in this catalog.
How It Works
With 5 pins, one pin typically serves as the common bus while the remaining four connect to individual 390Ω resistive elements on a shared ceramic substrate. The higher resistance trims LED current a bit further than 330Ω arrays, useful for dimmer indicator groups.
Key Features
- Resistance: 390Ω per element
- Package: 5-pin SIP (single in-line)
- Four resistors sharing one common pin
- Through-hole mounting for easy PCB assembly
- Reduces component count and board space
Typical Applications
- Four-LED indicator group current limiting
- Compact digital I/O signal conditioning
- Small microcontroller output biasing
Specifications
Resistance: 390Ω per element | Package: 5-pin SIP | Configuration: bussed (common pin) | Mounting: through-hole
Stepping up from 330Ω to 390Ω is a common way to soften LED brightness without changing the LED itself.
Reference: DigiKey resistor networks & arrays category | More Resistors & Potentiometers
390 ohm 5 pin network resistor
شبكة مقاومات 390 ohm 5 pin network resistor عبارة عن حزمة أحادية الخط (SIP) بأربع عناصر منفصلة 390 أوم بتشارك خط مشترك، قيمة من E12 أعلى شوية من شبكات 330 أوم الكلاسيكية لـLED في هذا الكتالوج.
إزاي شغالة
بـ5 أطراف، طرف واحد بيخدم عادة كباص مشترك بينما الأربع أطراف الباقية بتتوصل بعناصر مقاومة 390 أوم فردية على قاعدة سيراميك مشتركة. المقاومة الأعلى بتقلل تيار LED أكتر شوية من مصفوفات 330 أوم، مفيدة لمجموعات مؤشرات أخفت.
المواصفات الأساسية
- المقاومة: 390 أوم لكل عنصر
- العبوة: SIP بـ5 أطراف (خط أحادي)
- أربع مقاومات بتشارك طرف مشترك واحد
- تركيب بأطراف للثقب لسهولة التجميع على اللوحة
- بتقلل عدد المكونات ومساحة اللوحة
الاستخدامات
- تحديد تيار مجموعة مؤشرات 4 LED
- تكييف إشارة دخل/خرج رقمي مدمج
- انحياز خرج متحكم مصغر صغير
المواصفات الفنية
المقاومة: 390 أوم لكل عنصر | العبوة: SIP بـ5 أطراف | التكوين: موصل (طرف مشترك) | التركيب: أطراف للثقب
الانتقال من 330 أوم لـ390 أوم طريقة شائعة لتخفيف سطوع LED بدون تغيير الـLED نفسها.
| Weight | 0,00 kg |
|---|---|
| Dimensions | 0,00 × 0,00 × 0,00 cm |
