MC3359

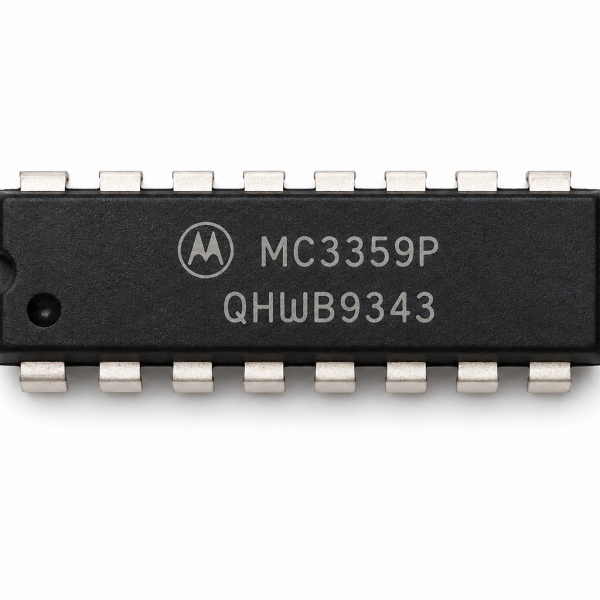

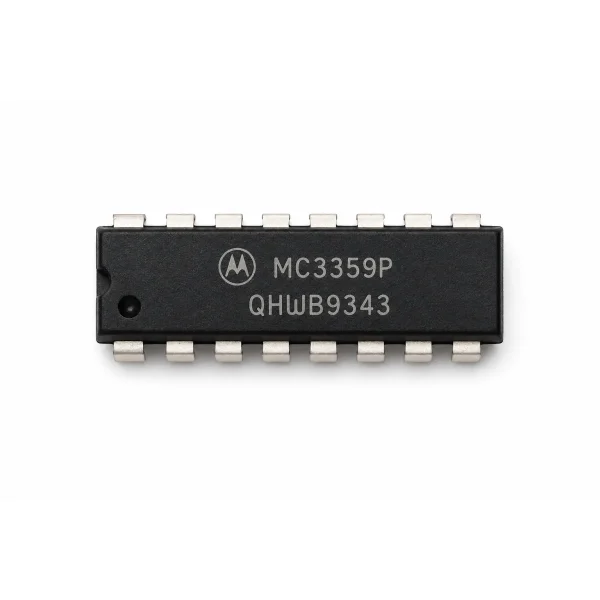

MC3359 High-Gain Low-Power Narrowband FM IF (Motorola)

The MC3359 (Motorola) is a high-gain, low-power narrowband FM IF processor IC designed for FM dual-conversion communications equipment like voice scanning receivers.

MC3359 – How It Works

It integrates an oscillator, mixer, limiting amplifier, AFC, quadrature discriminator, op-amp, squelch, scan control, and mute switch all in one chip — the mixer-oscillator combination converts the incoming 10.7MHz signal down to 455kHz where a ceramic filter and most of the amplification take place, before a quadrature detector recovers the audio.

Compared to the MC3361N also in this catalog, the MC3359 adds an extra limiting IF stage, an AFC output, and opposite-polarity broadcast detector — always confirm which specific chip variant a two-way radio repair calls for.

Key Features

• Complete narrowband FM IF signal chain in one chip
• Built-in squelch and scan control
• Optimized for voice communication receivers

Typical Applications

• Voice communication scanning receivers
• Narrowband FM data link circuits
• Two-way radio and walkie-talkie repair

Datasheet Specifications

• Function: Narrowband FM IF processor
• Typical IF Chain: 10.7MHz → 455kHz
• Manufacturer: Motorola

For more background, see FM (frequency modulation) receiver design: reference. Browse our full range of ICs and microcontrollers.

MC3359 High-Gain Low-Power Narrowband FM IF (Motorola)

دائرة MC3359 (موتورولا) معالج IF FM نطاق ضيق عالي الكسب ومنخفض القدرة، مصممة لمعدات اتصال تحويل مزدوج FM زي مستقبلات مسح صوتي.

MC3359 – إزاي شغالة

بتدمج مذبذب ومازج ومضخم تحديد وAFC وكاشف تربيعي ومضخم عمليات وكتم ضجيج وتحكم مسح ومفتاح كتم كلهم في شريحة واحدة — تركيبة المازج-المذبذب بتحول إشارة 10.7 ميجاهرتز الداخلة لـ455 كيلوهرتز حيث فلتر سيراميك ومعظم التضخيم بيحصلوا، قبل ما كاشف تربيعي يسترجع الصوت.

مقارنة بـMC3361N الموجودة كمان في الكتالوج، MC3359 بتضيف مرحلة IF تحديد إضافية وخرج AFC وكاشف بث قطبية معاكسة — تأكد دايمًا أنهي نسخة شريحة بالتحديد صيانة راديو اتجاهين محتاجاها.

المواصفات الأساسية

• سلسلة إشارة IF FM نطاق ضيق كاملة في شريحة واحدة
• كتم ضجيج وتحكم مسح مدمجين
• مُحسّنة لمستقبلات اتصال صوتي

الاستخدامات

• مستقبلات مسح اتصال صوتي
• دوائر ربط بيانات FM نطاق ضيق
• صيانة راديو اتجاهين ووكي توكي

المواصفات الفنية

• الوظيفة: معالج IF FM نطاق ضيق
• سلسلة IF نموذجية: 10.7 ميجاهرتز → 455 كيلوهرتز
• الشركة المصنعة: موتورولا

لمزيد من التفاصيل التقنية راجع تصميم مستقبل FM (تضمين تردد) على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
