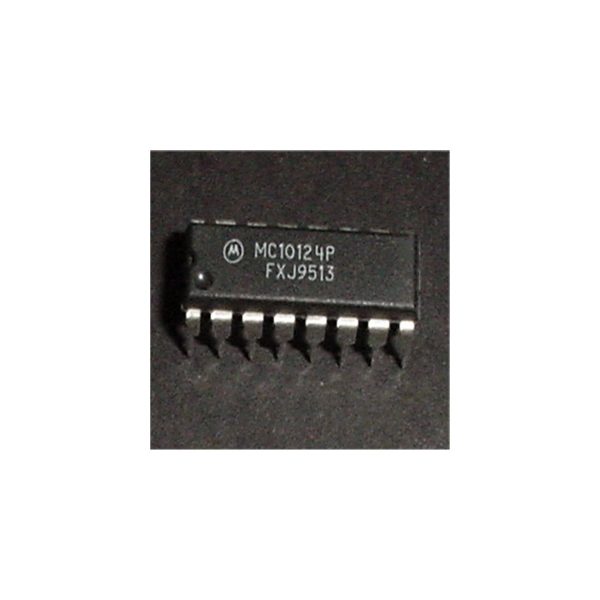

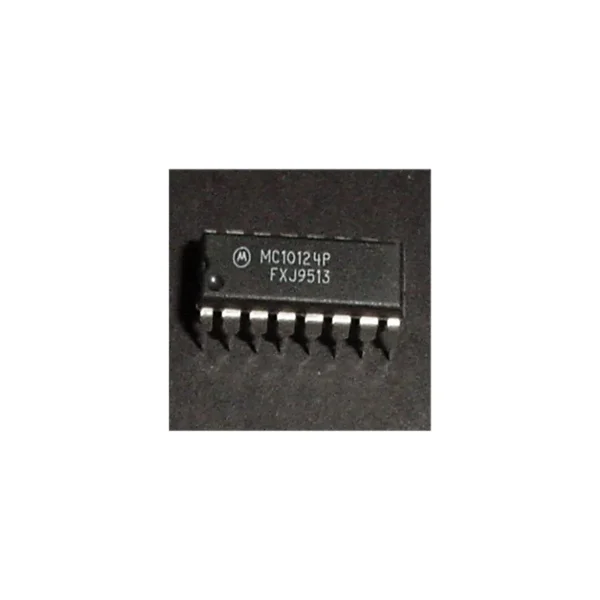

MC10124 Quad TTL-to-MECL Translator (Motorola)

The MC10124 (Motorola) is a quad TTL-to-MECL translator IC, converting standard TTL logic signals into MECL (Motorola Emitter-Coupled Logic) 10,000-series compatible signals.

MC10124 – How It Works

Each of its four channels converts a TTL-level input signal into complementary open-emitter MECL outputs, letting it work as either an inverting/non-inverting translator or a differential line driver — necessary because MECL logic uses fundamentally different voltage levels and signaling than standard TTL/CMOS logic families.

Together with the MC10125 also in this catalog (which handles the reverse MECL-to-TTL direction), this pair of translators formed the standard interface bridge for connecting MECL high-speed logic sections to conventional TTL circuitry.

Key Features

• 4 independent TTL-to-MECL translator channels
• Enables differential line driving
• Interfaces TTL logic with high-speed MECL systems

Typical Applications

• TTL-to-MECL system interfacing
• High-speed differential signal transmission
• Legacy MECL-based computer system repair

Datasheet Specifications

• Channels: 4
• Function: TTL-to-MECL level translation
• Propagation Delay: ~3.5ns typical

For more background, see emitter-coupled logic (ECL/MECL): reference. Browse our full range of ICs and microcontrollers.
