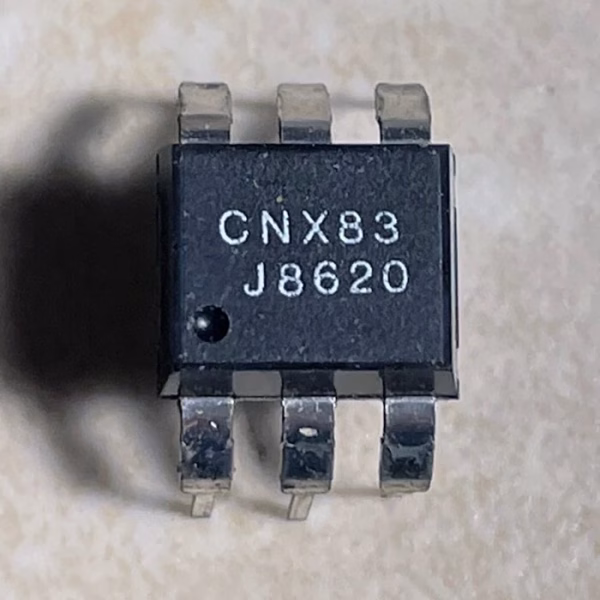

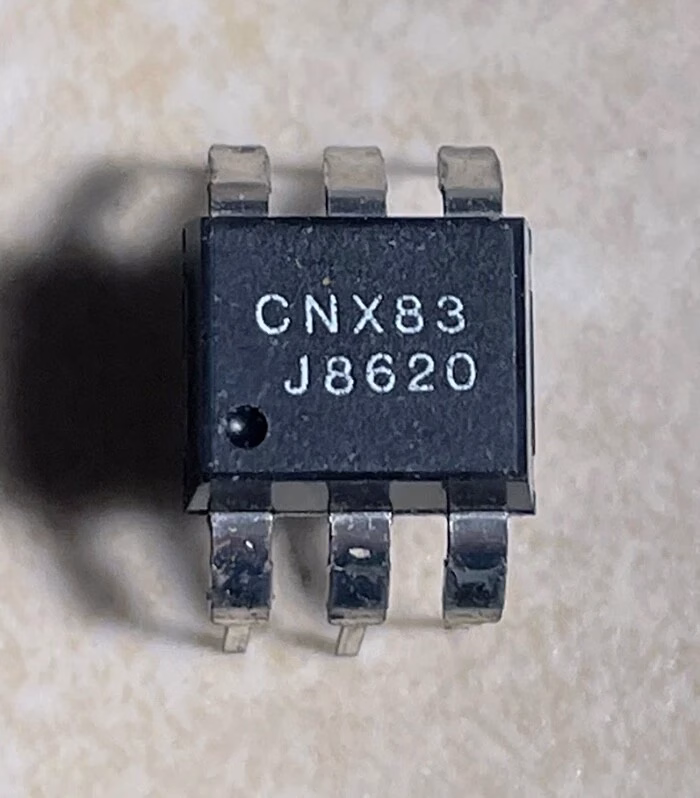

CNX83A Phototransistor Optocoupler (DIP-6)

The CNX83A is a phototransistor-output optocoupler IC in a DIP-6 package, coupling an infrared LED to a phototransistor to transfer a signal across an isolation barrier via light.

CNX83A – How It Works

Like the PC817 and TIL111 also found across this catalog, current through the internal LED generates light that the phototransistor detects and converts back into an electrical signal, providing general-purpose electrical isolation between two circuits.

It fills the same general-purpose isolation role as the many other phototransistor optocouplers throughout this catalog — always confirm the exact current-transfer ratio a specific circuit design requires.

Key Features

• LED + phototransistor optical isolation
• General-purpose isolation function
• Compact DIP-6 package

Typical Applications

• General-purpose electrical isolation circuits
• Power supply feedback isolation
• Signal isolation between logic domains

Datasheet Specifications

• Output Type: Phototransistor
• Package: DIP-6
• Function: General-purpose optocoupler

For more background, see optocoupler (opto-isolator) technology: reference. Browse our full range of ICs and microcontrollers.

When replacing a failed optocoupler in a repair, always match both the package pinout and the isolation voltage rating of the original part before substituting.
