7495

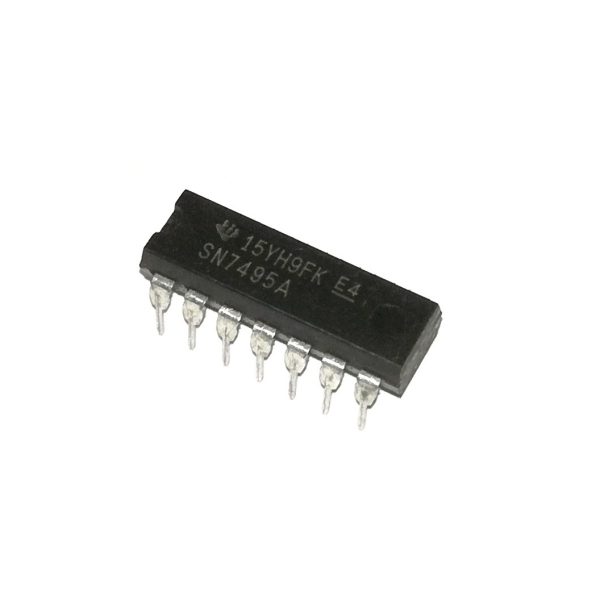

7495 4-Bit Shift Register

The 7495 is a classic 4-bit shift register IC, supporting both serial and parallel data loading with a mode-control input to select the operating mode.

7495 – How It Works

It can shift data in serially bit-by-bit on each clock pulse, or load all 4 bits simultaneously in parallel, and can shift either left or right depending on how the mode control and clock inputs are configured — a versatile building block used in serial-to-parallel and parallel-to-serial data conversion circuits.

Before dedicated serial communication ICs became standard, shift registers like this one were the fundamental building block for converting between the serial and parallel data formats needed by different parts of a digital system.

Key Features

• 4-bit serial or parallel data loading
• Left or right shift capability
• Mode-control input for flexible operation

Typical Applications

• Serial-to-parallel data conversion circuits
• Parallel-to-serial data transmission
• Classic digital shift register designs

Datasheet Specifications

• Register Width: 4-bit
• Modes: Serial or parallel load, left/right shift
• Package: 14-pin DIP

For more background, see shift register circuit theory: reference. Browse our full range of ICs and microcontrollers.

7495 4-Bit Shift Register

دائرة 7495 سجل إزاحة 4 بت كلاسيكي، بتدعم تحميل بيانات تسلسلي ومتوازي مع مدخل تحكم وضع لاختيار وضع التشغيل.

7495 – إزاي شغالة

تقدر تزيح بيانات تسلسليًا بت ببت على كل نبضة ساعة، أو تحمل كل الـ4 بت في نفس الوقت بالتوازي، وتقدر تزيح إما يمين أو شمال حسب إزاي مداخل تحكم الوضع والساعة متهيأة — لبنة بناء متعددة الاستخدامات بتستخدم في دوائر تحويل بيانات تسلسلي-لمتوازي ومتوازي-لتسلسلي.

قبل ما شرائح اتصال تسلسلي مخصصة تبقى قياسية، سجلات إزاحة زي دي كانت لبنة البناء الأساسية للتحويل بين صيغ البيانات التسلسلية والمتوازية المحتاجة لأجزاء مختلفة من نظام رقمي.

المواصفات الأساسية

• تحميل بيانات تسلسلي أو متوازي 4 بت
• قدرة إزاحة يمين أو شمال
• مدخل تحكم وضع لتشغيل مرن

الاستخدامات

• دوائر تحويل بيانات تسلسلي-لمتوازي
• إرسال بيانات متوازي-لتسلسلي
• تصميمات سجل إزاحة رقمي كلاسيكية

المواصفات الفنية

• عرض السجل: 4 بت
• الأوضاع: تحميل تسلسلي أو متوازي، إزاحة يمين/شمال
• التغليف: DIP بـ14 رجل

لمزيد من التفاصيل التقنية راجع دائرة سجل الإزاحة على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
