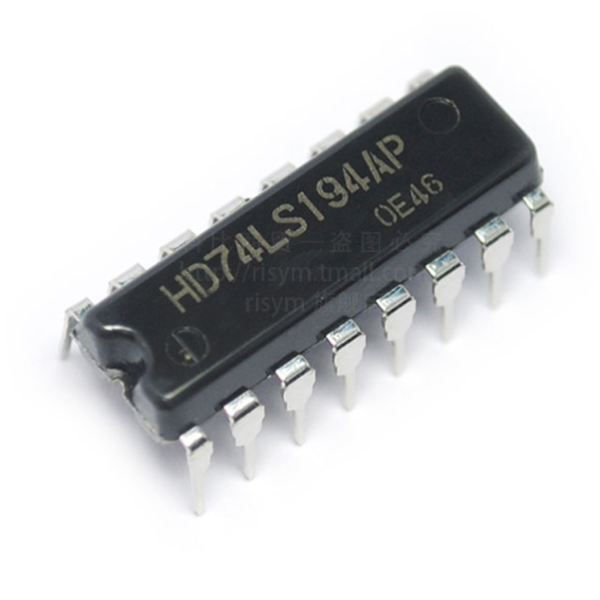

74194 4-Bit Bidirectional Universal Shift Register

The 74194 is a classic 4-bit bidirectional universal shift register IC, supporting serial-left, serial-right, parallel-load, and hold modes all in one chip.

74194 – How It Works

Two mode-select inputs choose between its four operating modes, letting the same chip serve as a serial-in/parallel-out converter, parallel-in/serial-out converter, or a simple hold register — a genuinely universal building block that combines the roles of the 7495, 74164, and 74165 also in this catalog into a single flexible part.

Its “universal” flexibility (combining shift, load, and hold in one part) made it a very popular building block in classic digital designs needing more capability than the simpler dedicated 74164/74165 also in this catalog could offer alone.

Key Features

• 4-bit bidirectional (left/right) shifting
• Serial and parallel load modes
• Combines multiple shift-register roles in one chip

Typical Applications

• Flexible serial/parallel data conversion circuits
• Bidirectional shift register applications
• Classic digital logic design projects

Datasheet Specifications

• Register Width: 4-bit
• Modes: Shift left, shift right, parallel load, hold
• Package: 16-pin DIP

For more background, see shift register circuit theory: reference. Browse our full range of ICs and microcontrollers.

74194 4-Bit Bidirectional Universal Shift Register

دائرة 74194 سجل إزاحة عالمي ثنائي الاتجاه 4 بت كلاسيكي، بتدعم أوضاع إزاحة-يسار تسلسلية وإزاحة-يمين تسلسلية وتحميل متوازي واحتفاظ كلهم في شريحة واحدة.

74194 – إزاي شغالة

مدخلي اختيار وضع بيختاروا بين أوضاع تشغيلها الأربعة، وده بيسمح لنفس الشريحة تخدم كمحول دخل تسلسلي/خرج متوازي، أو محول دخل متوازي/خرج تسلسلي، أو سجل احتفاظ بسيط — لبنة بناء عالمية فعلًا بتجمع أدوار 7495 و74164 و74165 الموجودين كمان في الكتالوج في قطعة واحدة مرنة.

مرونتها “العالمية” (بتجمع إزاحة وتحميل واحتفاظ في قطعة واحدة) خلتها لبنة بناء شائعة جدًا في تصميمات رقمية كلاسيكية محتاجة قدرة أكتر من 74164/74165 المخصصة الأبسط الموجودين كمان في الكتالوج تقدروا يوفروها لوحدهم.

المواصفات الأساسية

• إزاحة ثنائية الاتجاه (يمين/يسار) 4 بت
• أوضاع تحميل تسلسلي ومتوازي
• بتجمع أدوار سجل إزاحة متعددة في شريحة واحدة

الاستخدامات

• دوائر تحويل بيانات تسلسلي/متوازي مرنة
• تطبيقات سجل إزاحة ثنائي الاتجاه
• مشاريع تصميم منطق رقمي كلاسيكية

المواصفات الفنية

• عرض السجل: 4 بت
• الأوضاع: إزاحة يسار، إزاحة يمين، تحميل متوازي، احتفاظ
• التغليف: DIP بـ16 رجل

لمزيد من التفاصيل التقنية راجع دائرة سجل الإزاحة على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
