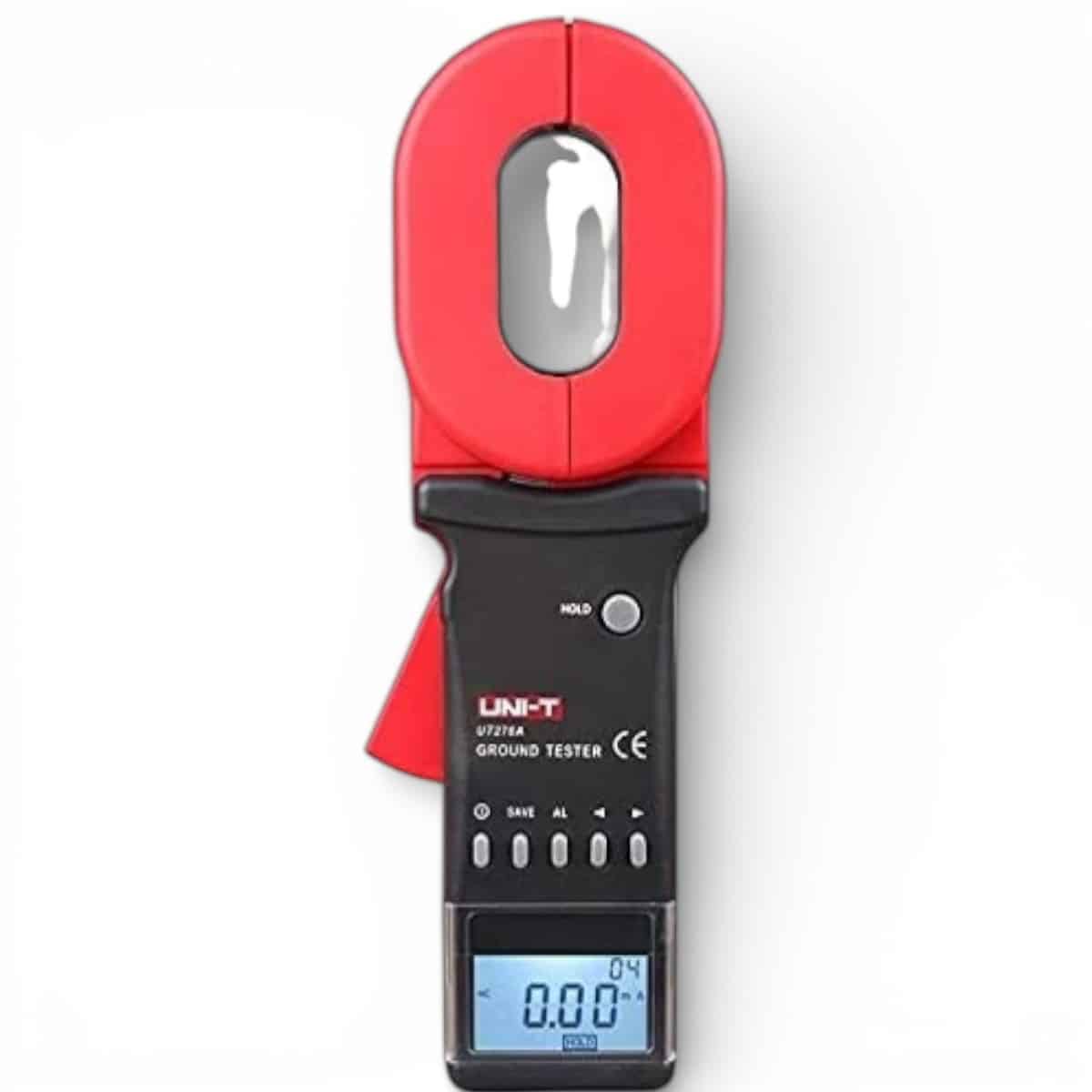

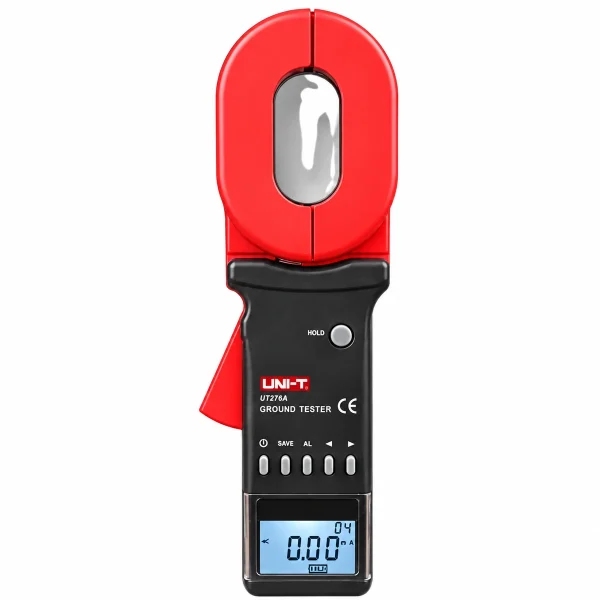

UT276A Clamp Earth Ground Tester

UT276A Clamp Earth Ground Tester

The UT276A earth ground tester from UNI-T measures grounding system resistance from 0.01Ohm to 1200Ohm through a 32mm jaw, with double-insulation for durable outdoor use.

UT276A earth ground tester – How It Works

Clamp its 32mm jaw around a grounding conductor and it measures resistance down to a 0.001Ohm resolution without disconnecting the ground line or needing auxiliary test electrodes – a genuine convenience over traditional 3-pole ground testing methods. It also reads leakage current from 0mA to 30A, completes a single measurement in about 1 second, and stores up to 99 readings with visual/audible alarms for out-of-range results.

Its double-insulation design and effective environmental-noise suppression make it built for repeated outdoor field use, running on four 1.5V AA batteries with auto-ranging and a backlit 47×28.5mm LCD.

Key Features

• Earth resistance: 0.01 to 1200 Ohm, 0.001 Ohm resolution
• 32mm jaw, leakage current 0-30A
• No disconnection or auxiliary electrodes needed
• 99-reading storage, double-insulated for outdoor use

Typical Applications

• Non-invasive ground system testing
• Outdoor field grounding verification
• Leakage current measurement on grounding systems

Specifications

• Earth Resistance: 0.01-1200 Ohm
• Resolution: 0.001 Ohm
• Jaw: 32mm
• Leakage Current: 0-30A

Care and Practical Notes

Store the instrument in a dry place within its rated temperature range and remove the batteries if it will sit unused for an extended period, because a leaking cell is one of the most common ways a perfectly good test instrument is written off. A protective case pays for itself the first time the tool is dropped.

Let the instrument acclimatize when moving it between very different environments, and allow a short warm-up before precision work, since internal components need to reach a stable temperature before their readings settle. Comparing measurements against a known reference occasionally is the simplest way to catch drift before it affects a job that matters.

Reference: grounding resistance testing — browse our full range of UNI-T measuring instruments.

UT276A Clamp Earth Ground Tester

فاحص التأريض UT276A من UNI-T بيقيس مقاومة نظام التأريض من 0.01 لـ1200 أوم عبر فك 32 مم، بعزل مزدوج لاستخدام خارجي متين.

UT276A earth ground tester – إزاي شغالة

اقفل فكه 32 مم حوالين موصل تأريض وهيقيس المقاومة بدقة 0.001 أوم من غير ما تفصل خط الأرضي أو تحتاج أقطاب اختبار مساعدة – راحة حقيقية فوق طرق اختبار أرضي تقليدية بـ3 أقطاب. بيقرا كمان تيار تسرب من 0 لـ30 أمبير، بيكمل قياس واحد في حوالي ثانية، وبيخزن لحد 99 قراءة بإنذارات بصرية/سمعية للنتايج خارج المدى.

تصميم العزل المزدوج بتاعه وقمع فعال للضوضاء البيئية بيخلوه مبني لاستخدام ميداني خارجي متكرر، شغال بـ4 بطاريات AA 1.5 فولت بمدى تلقائي وشاشة LCD مضيئة 47×28.5 مم.

المواصفات الأساسية

• مقاومة الأرضي: 0.01 لـ1200 أوم، دقة 0.001 أوم
• فك 32 مم، تيار تسرب 0-30 أمبير
• بدون فصل أو أقطاب مساعدة
• تخزين 99 قراءة، عزل مزدوج لاستخدام خارجي

الاستخدامات

• اختبار نظام تأريض لا اقتحامي
• التحقق من تأريض ميداني خارجي
• قياس تيار تسرب على أنظمة التأريض

المواصفات الفنية

• مقاومة الأرضي: 0.01-1200 أوم
• الدقة: 0.001 أوم
• الفك: 32 مم
• تيار التسرب: 0-30 أمبير

العناية وملاحظات عملية

خزن الجهاز في مكان جاف في حدود مدى حرارته المقنن وشيل البطاريات لو هيقعد من غير استخدام فترة طويلة، لأن بطارية بتسرب من أشهر الطرق اللي بيتشطب بيها جهاز قياس سليم تمامًا. شنطة حماية بتعوض تكلفتها أول مرة الأداة توقع.

سيب الجهاز يتأقلم لما تنقله بين بيئات مختلفة جدًا، وسيبه يسخن فترة قصيرة قبل الشغل الدقيق، لأن المكونات الداخلية محتاجة توصل لحرارة مستقرة قبل ما قراءاتها تستقر. مقارنة القياسات بمرجع معروف من وقت للتاني أبسط طريقة تمسك بيها الانحراف قبل ما يأثر على شغلانة مهمة.

لمزيد من التفاصيل التقنية راجع اختبار مقاومة التأريض على ويكيبيديا، وتصفح باقي أجهزة قياس UNI-T المتوفرة عندنا.
