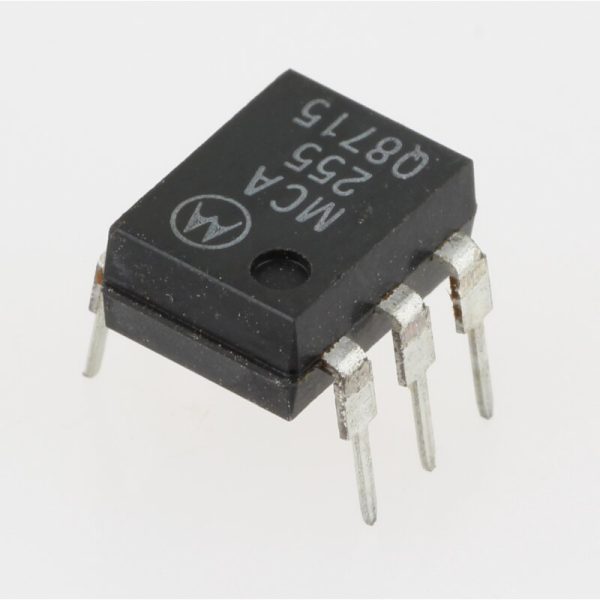

MCA255 55V Photodarlington Optocoupler

The MCA255 is a photodarlington-output optocoupler IC, combining a gallium arsenide infrared LED with a high-gain silicon photodarlington output rated for 55V.

MCA255 – How It Works

Its photodarlington output stage provides much higher current gain than a simple phototransistor output (like the PC817 also in this catalog), letting it respond to weaker LED drive currents while still delivering significant output current — at the cost of somewhat slower switching speed (10µs rise time) than simpler phototransistor designs.

Its photodarlington output makes it a better choice than a plain phototransistor optocoupler when the driving circuit can only supply a weak LED current but the application still needs meaningful output drive current.

Key Features

• Photodarlington output for high current gain
• 55V collector-emitter breakdown voltage
• 5300VACRMS isolation test voltage

Typical Applications

• Low-current-drive signal isolation circuits
• High-gain isolated switching applications
• Industrial control signal isolation

Datasheet Specifications

• Output Type: Photodarlington
• Breakdown Voltage: 55V
• Isolation Voltage: 5300VACRMS
