K3021P

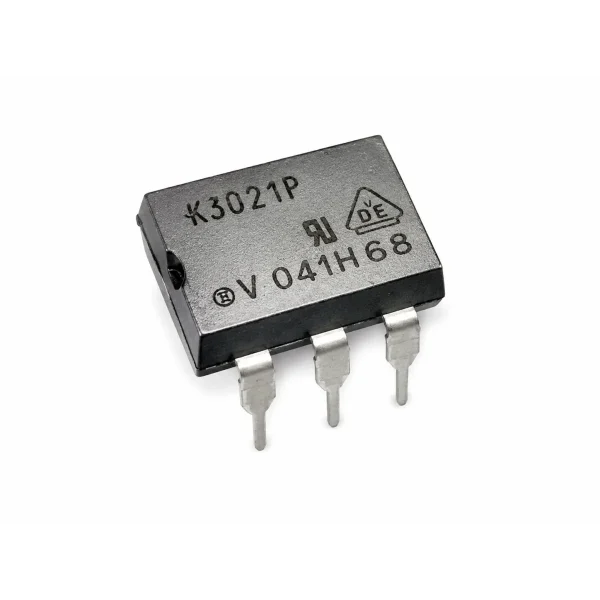

K3021P Optocoupler with Phototriac Output (400V, Vishay)

The K3021P (Vishay) is an optocoupler with phototriac output, rated for 400V peak off-state voltage, designed to isolate and trigger AC power switching circuits.

K3021P – How It Works

Its output is a light-triggered triac rather than a transistor or SCR, letting a small LED input current trigger AC power switching in either half-cycle (bidirectionally), commonly used as the isolated trigger stage for driving a larger power triac in solid-state relay and AC motor control applications.

Compared to the SCR-output H11C4 also in this catalog, its triac output specifically enables bidirectional AC control (both half-cycles) rather than one-directional switching, making it better suited to standard AC power control applications like light dimming.

Key Features

• Phototriac output (bidirectional AC switching)
• 400V peak off-state voltage rating
• 100mA on-state RMS current

Typical Applications

• Solid-state relay (SSR) trigger circuits
• AC motor and appliance power control
• Triac-based dimmer and switching circuits

Datasheet Specifications

• Output: Phototriac (bidirectional)
• Peak Off-State Voltage: 400V
• On-State Current: 100mA RMS

For more background, see optocoupler (opto-isolator) technology: reference. Browse our full range of ICs and microcontrollers.

K3021P Optocoupler with Phototriac Output (400V, Vishay)

دائرة K3021P (فيشاي) أوبتوكوبلر بخرج فوتوترياك، مصنفة لجهد حالة إيقاف ذروة 400 فولت، مصممة تعزل وتشغل دوائر تبديل قدرة AC.

K3021P – إزاي شغالة

خرجها ترياك مُشغّل بالضوء بدل ترانزستور أو SCR، بيسمح لتيار دخل LED صغير يشغل تبديل قدرة AC في أي نصف دورة (ثنائي الاتجاه)، بتستخدم بكثرة كمرحلة تشغيل معزولة لتشغيل ترياك قدرة أكبر في تطبيقات ريلاي حالة صلبة وتحكم موتور AC.

مقارنة بخرج SCR لـH11C4 الموجودة كمان في الكتالوج، خرجها ترياك بيمكّن بالتحديد تحكم AC ثنائي الاتجاه (نصفي الدورة) بدل تبديل باتجاه واحد، وده بيخليها ملائمة أكتر لتطبيقات تحكم قدرة AC قياسية زي دبمر الإضاءة.

المواصفات الأساسية

• خرج فوتوترياك (تبديل AC ثنائي الاتجاه)
• تصنيف جهد حالة إيقاف ذروة 400 فولت
• تيار حالة تشغيل RMS 100 ملي أمبير

الاستخدامات

• دوائر تشغيل ريلاي حالة صلبة (SSR)
• تحكم قدرة موتور وجهاز AC
• دوائر دبمر وتبديل مبنية على ترياك

المواصفات الفنية

• الخرج: فوتوترياك (ثنائي الاتجاه)
• جهد حالة إيقاف ذروة: 400 فولت
• تيار حالة تشغيل: 100 ملي أمبير RMS

لمزيد من التفاصيل التقنية راجع الأوبتوكوبلر (العازل الضوئي) على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
