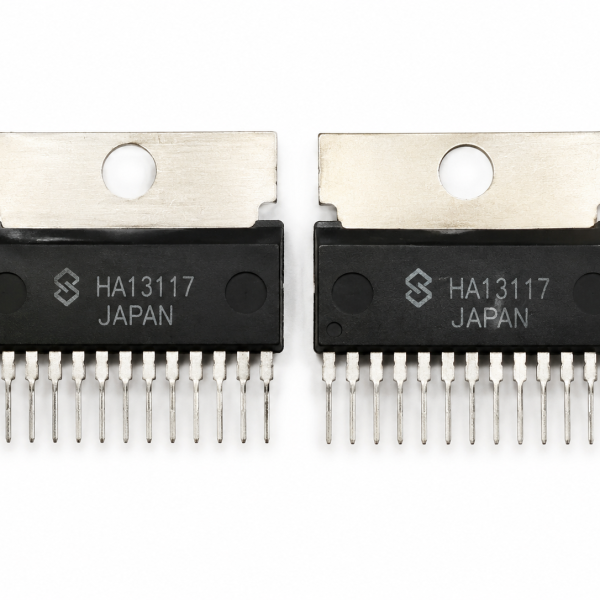

HA13117 14W BTL Audio Power Amplifier (Hitachi)

The HA13117 (Hitachi) is a 14W bridge-tied-load (BTL) audio power amplifier IC, delivering higher output power from a modest supply voltage using the BTL output configuration.

HA13117 – How It Works

Like the CD7522CS also in this catalog, its bridge-tied-load output uses two amplifier outputs working in opposite phase to drive the speaker, roughly doubling the achievable output power compared to a single-ended amplifier of the same supply voltage — a common technique in car audio and compact home audio amplifier designs.

Its 14W BTL rating places it between the small CD7522CS and the larger TDA1562 also in this catalog, useful for repair work needing a mid-power BTL amplifier replacement.

Key Features

• 14W bridge-tied-load (BTL) output power
• Higher power from modest supply voltage
• Hitachi consumer audio IC

Typical Applications

• Compact home audio amplifier output stages
• Car audio power amplifier circuits
• Consumer audio equipment repair

Datasheet Specifications

• Output Power: 14W (BTL)
• Configuration: Bridge-tied load
• Manufacturer: Hitachi

For more background, see bridge-tied load amplifier design: reference. Browse our full range of ICs and microcontrollers.
