BA4422 FM/TV Front End IC (Rohm)

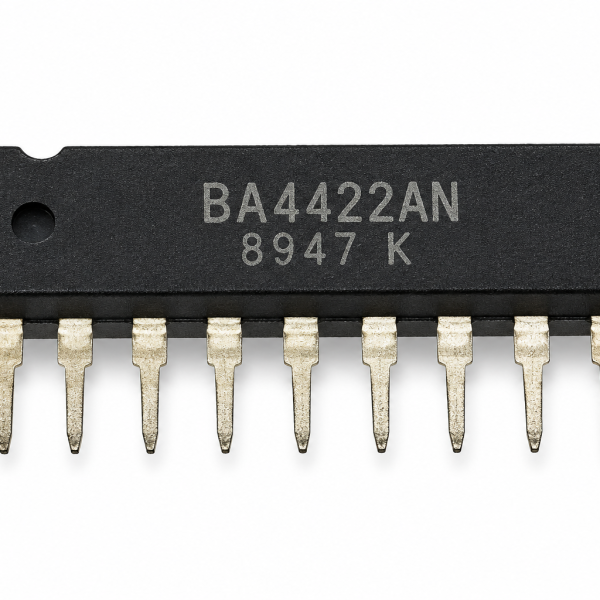

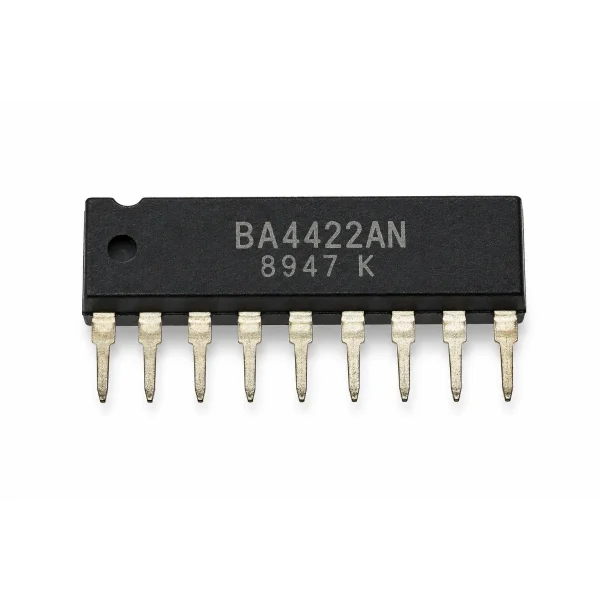

The BA4422AN (Rohm, SIP-9) is an FM/TV front-end IC, functioning as the initial RF tuning stage in FM radio and TV receivers, rated for an extended -40°C to 105°C temperature range.

BA4422 – How It Works

As a front-end (tuner) IC, it handles the initial RF amplification, oscillator, and mixer functions needed to select and downconvert a specific broadcast frequency to an intermediate frequency for further processing — the first active stage a broadcast signal encounters in the receiver chain.

It handles the RF tuning stage that comes before the AN7420/BA1330 stereo demodulator chips also in this catalog in a complete FM receiver signal chain, illustrating how the different stages of an FM radio work together.

Key Features

• FM/TV tuner front-end RF amplifier/mixer/oscillator
• Extended -40°C to 105°C temperature rating
• Compact SIP-9 package

Typical Applications

• FM radio receiver tuner front-end
• TV receiver RF tuning stages
• Vintage radio/TV front-end repair

Datasheet Specifications

• Function: FM/TV RF front-end
• Temperature Range: -40°C to 105°C
• Package: SIP-9

For more background, see radio receiver front-end (tuner) design: reference. Browse our full range of ICs and microcontrollers.

BA4422 FM/TV Front End IC (Rohm)

دائرة BA4422AN (روم، SIP-9) شريحة front-end لـFM/تليفزيون، بتشتغل كمرحلة ضبط RF أولية في مستقبلات راديو FM وتليفزيون، مصنفة لنطاق حرارة موسع -40 لـ105 درجة مئوية.

BA4422 – إزاي شغالة

كشريحة front-end (تيونر)، بتتعامل مع تضخيم RF أولي ووظائف مذبذب ومازج محتاجة عشان تختار وتحول تردد بث معين لتردد وسيط لمعالجة أكتر — أول مرحلة نشطة إشارة بث بتقابلها في سلسلة المستقبل.

بتتعامل مع مرحلة ضبط RF اللي بتيجي قبل شرائح فك تشفير استيريو AN7420/BA1330 الموجودة كمان في الكتالوج في سلسلة إشارة مستقبل FM كاملة، وده بيوضح إزاي مراحل راديو FM المختلفة بتشتغل مع بعض.

المواصفات الأساسية

• مضخم/مازج/مذبذب RF أولي لتيونر FM/تليفزيون
• تصنيف حرارة موسع -40 لـ105 درجة مئوية
• تغليفة SIP-9 مدمجة

الاستخدامات

• front-end تيونر مستقبل راديو FM
• مراحل ضبط RF مستقبل تليفزيون
• صيانة front-end راديو/تليفزيون قديم

المواصفات الفنية

• الوظيفة: front-end RF لـFM/تليفزيون
• نطاق الحرارة: -40 لـ105 درجة مئوية
• التغليف: SIP-9
