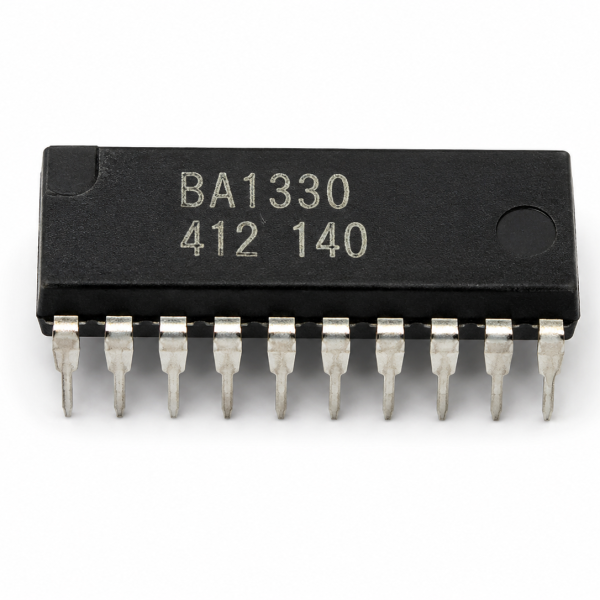

BA1330 FM Stereo Multiplex Demodulator (Rohm)

The BA1330 (Rohm) is an FM stereo multiplex demodulator IC using phase-locked loop (PLL) techniques, designed specifically for battery-operated stereo radio cassette recorders operating from as low as 3.6V.

BA1330 – How It Works

Like the AN7420 also in this catalog, it recovers separate left and right audio channels from the composite FM stereo signal, but using a PLL-based demodulation approach specifically engineered for stable, low-voltage battery operation — well-suited to portable radio-cassette equipment rather than mains-powered home stereo systems.

Its low minimum operating voltage (3.6V) is the key distinction from general-purpose FM demodulator chips, making it specifically the right choice for battery-powered portable equipment rather than mains-powered stereo gear.

Key Features

• PLL-based FM stereo demodulation
• Stable operation down to 3.6V supply
• Optimized for portable battery-powered equipment

Typical Applications

• Portable radio-cassette stereo decoding
• Battery-powered FM stereo receivers
• Vintage portable audio equipment repair

Datasheet Specifications

• Function: PLL FM stereo demodulator
• Minimum Supply Voltage: 3.6V
• Package: DIP-16

For more background, see FM broadcasting and stereo multiplex encoding: reference. Browse our full range of ICs and microcontrollers.
