AN7420

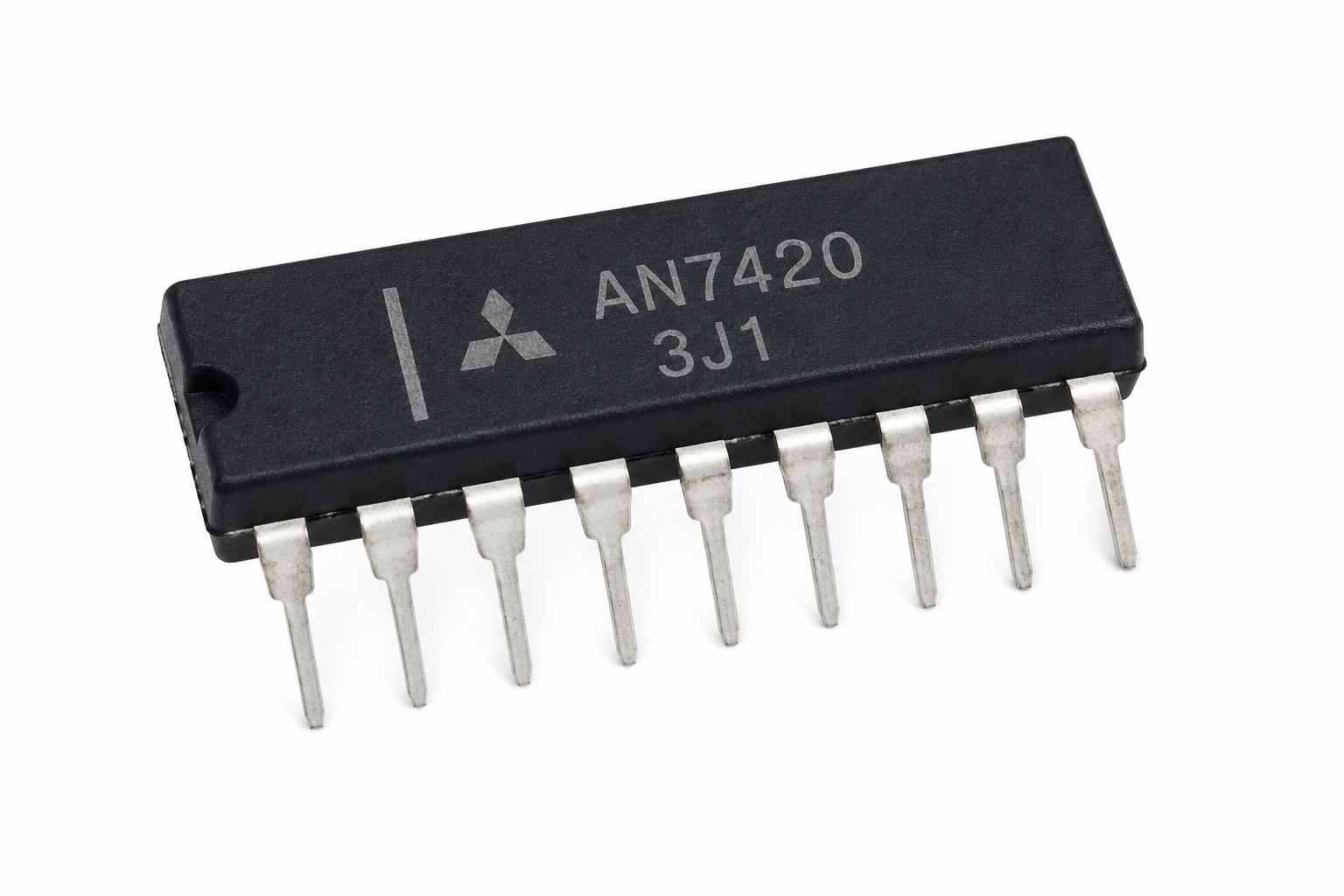

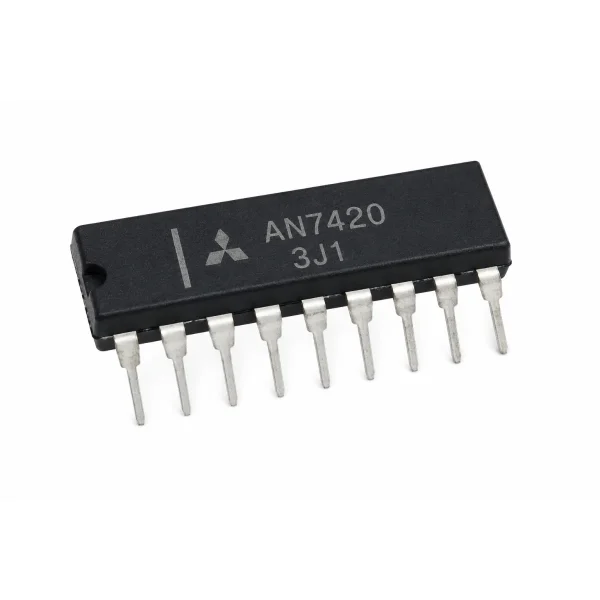

AN7420 FM Stereo Multiplex Demodulator IC (Panasonic)

The AN7420 (Panasonic) is an FM stereo multiplex demodulator IC, decoding the composite FM broadcast signal back into separate left and right audio channels.

AN7420 – How It Works

It processes the composite stereo signal (containing both the mono sum and the stereo difference information modulated on a 38kHz subcarrier) recovered by an FM receiver’s tuner section, decoding it back into independent left and right audio channels for the amplifier stage.

An FM radio playing only in mono (with a lit stereo indicator but no left/right separation) is a classic symptom pointing to a faulty stereo demodulator chip like this one.

Key Features

• FM stereo multiplex demodulation
• Decodes 38kHz subcarrier stereo signal
• Panasonic RF broadcast circuit family

Typical Applications

• FM radio receiver stereo decoding
• Portable and home FM radio circuits
• Vintage FM tuner repair

Datasheet Specifications

• Function: FM stereo multiplex demodulator
• Manufacturer: Panasonic (Matsushita)
• Application: FM radio receiver stereo decoding

For more background, see FM broadcasting and stereo multiplex encoding: reference. Browse our full range of ICs and microcontrollers.

AN7420 FM Stereo Multiplex Demodulator IC (Panasonic)

دائرة AN7420 (باناسونيك) شريحة فك تشفير مالتيبلكس استيريو FM، بتفك تشفير إشارة بث FM المركبة تاني لقناتي صوت يمين ويسار منفصلتين.

AN7420 – إزاي شغالة

بتعالج الإشارة الاستيريو المركبة (فيها معلومات مجموع المونو وفرق الاستيريو مضمنة على حامل فرعي 38 كيلوهرتز) المسترجعة من قسم تيونر مستقبل FM، وبتفك تشفيرها تاني لقناتي صوت يمين ويسار مستقلتين لمرحلة المضخم.

راديو FM بيشتغل بمونو بس (مع مؤشر استيريو مضيء لكن من غير فصل يمين/يسار) عرض كلاسيكي بيشاور على شريحة فك تشفير استيريو معطلة زي دي.

المواصفات الأساسية

• فك تشفير مالتيبلكس استيريو FM
• بتفك تشفير إشارة استيريو حامل فرعي 38 كيلوهرتز
• عائلة دائرة بث RF من باناسونيك

الاستخدامات

• فك تشفير استيريو مستقبل راديو FM
• دوائر راديو FM محمول ومنزلي
• صيانة تيونر FM قديم

المواصفات الفنية

• الوظيفة: فك تشفير مالتيبلكس استيريو FM
• الشركة المصنعة: باناسونيك (ماتسوشيتا)
• التطبيق: فك تشفير استيريو مستقبل راديو FM

لمزيد من التفاصيل التقنية راجع بث FM وترميز مالتيبلكس استيريو على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
