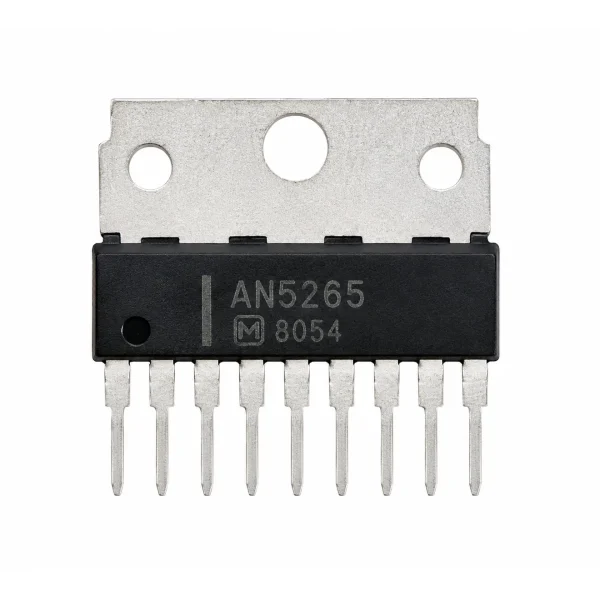

AN5265 TV Sound Output IC (2W Power Amplifier, Panasonic)

The AN5265 (Panasonic) is a TV sound output IC, a 2W audio power amplifier with built-in DC volume control and mute function, designed for television audio output stages.

AN5265 – How It Works

Unlike a bare power amplifier chip, it integrates a DC-controlled volume adjustment (allowing the TV’s microcontroller to set volume digitally rather than via a mechanical potentiometer) and a mute function directly on-chip, alongside the audio output amplifier stage itself.

Its built-in DC volume control is what allows a TV’s remote control to adjust sound level directly, similar in concept to how the TDA8425 also in this catalog handles I2C-controlled tone/volume, though via a simpler DC-level control scheme rather than a full digital bus.

Key Features

• 2W audio power amplifier output
• Built-in DC-controlled volume adjustment
• Built-in mute function

Typical Applications

• TV audio output stages with digital volume control
• Remote-controlled volume TV/audio circuits
• Vintage TV audio section repair

Datasheet Specifications

• Output Power: 2W
• Built-in Features: DC volume control, mute
• Package: 9-lead

For more background, see audio power amplifier design: reference. Browse our full range of ICs and microcontrollers.

AN5265 TV Sound Output IC (2W Power Amplifier, Panasonic)

دائرة AN5265 (باناسونيك) شريحة خرج صوت تليفزيون، مضخم قدرة صوتي 2 وات مع تحكم مستوى DC وميزة كتم مدمجين، مصممة لمراحل خرج صوت تليفزيون.

AN5265 – إزاي شغالة

عكس شريحة مضخم قدرة عادية، بتدمج تعديل مستوى متحكم فيه بـDC (بيسمح لمتحكم دقيق التليفزيون يظبط المستوى رقميًا بدل بوتنشيومتر ميكانيكي) وميزة كتم مباشرة على الشريحة، جنب مرحلة مضخم خرج الصوت نفسها.

تحكم المستوى بـDC المدمج بتاعها هو اللي بيسمح لريموت كنترول التليفزيون يعدل مستوى الصوت مباشرة، شبيه في المفهوم بطريقة تعامل TDA8425 الموجودة كمان في الكتالوج مع تحكم النغمة/المستوى بـI2C، لكن عن طريق مخطط تحكم مستوى DC أبسط بدل باص رقمي كامل.

المواصفات الأساسية

• خرج مضخم قدرة صوتي 2 وات
• تعديل مستوى متحكم فيه بـDC مدمج
• ميزة كتم مدمجة

الاستخدامات

• مراحل خرج صوت تليفزيون بتحكم مستوى رقمي
• دوائر تليفزيون/صوت بمستوى متحكم فيه عن بعد
• صيانة قسم صوت تليفزيون قديم

المواصفات الفنية

• قدرة الخرج: 2 وات
• الميزات المدمجة: تحكم مستوى DC، كتم
• التغليف: 9 أرجل

لمزيد من التفاصيل التقنية راجع مضخم القدرة الصوتي على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
