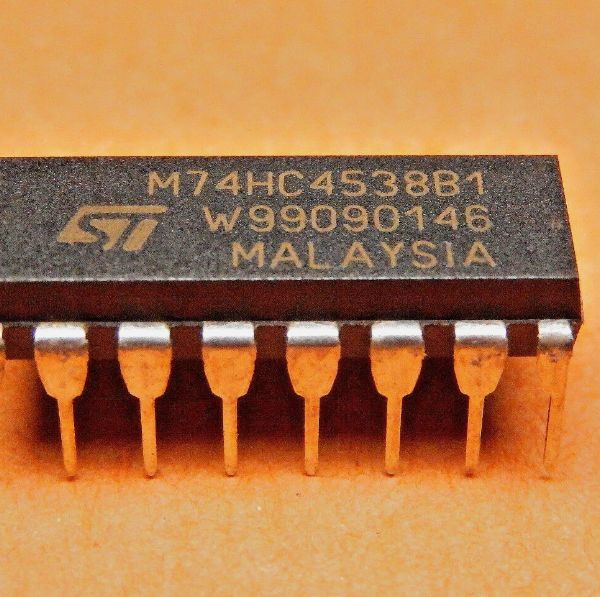

744538 Dual Retriggerable Precision Monostable Multivibrator

The 744538 is a dual retriggerable precision monostable multivibrator IC, similar in function to the 74123 also in this catalog but triggerable from either the positive or negative edge of an input pulse.

744538 – How It Works

Its conditioned trigger inputs eliminate rise/fall-time restrictions on the trigger signal, and a reset function can force the output low regardless of the current pulse timing state — with output pulse width set by external R-C timing components, it provides precise, flexible pulse generation across a wide range of durations.

Its either-edge triggering and dedicated reset function give it more flexibility than the 74123 also in this catalog, making it a good upgrade choice for designs needing more precise timing control.

Key Features

• 2 independent retriggerable monostable sections
• Triggerable from either positive or negative edge
• Reset function forces output low

Typical Applications

• Precision pulse-width generation circuits
• Dual-edge-triggered timing applications
• Flexible pulse-stretching designs

Datasheet Specifications

• Sections: 2 independent, retriggerable
• Trigger: Either edge (positive or negative)
• Feature: Reset function

For more background, see monostable multivibrator circuits: reference. Browse our full range of ICs and microcontrollers.

744538 Dual Retriggerable Precision Monostable Multivibrator

دائرة 744538 ملتقط أحادي الاستقرار دقيق قابل لإعادة التشغيل مزدوج، شبيهة في الوظيفة بـ74123 الموجودة كمان في الكتالوج لكن قابلة للتشغيل من الحافة الموجبة أو السالبة لنبضة دخل.

744538 – إزاي شغالة

مداخل تريجرها المكيفة بتلغي قيود زمن ارتفاع/هبوط على إشارة التريجر، ووظيفة ريسيت تقدر تجبر الخرج منخفض بغض النظر عن حالة توقيت النبضة الحالية — بعرض نبضة خرج محدد بمكونات توقيت R-C خارجية، بتوفر توليد نبضة دقيق ومرن عبر مدى واسع من المدد.

تشغيلها من أي حافة ووظيفة الريسيت المخصصة بيديوها مرونة أكتر من 74123 الموجودة كمان في الكتالوج، وده بيخليها اختيار ترقية كويس لتصميمات محتاجة تحكم توقيت أدق.

المواصفات الأساسية

• قسمين أحادي استقرار قابلين لإعادة التشغيل مستقلين
• قابلة للتشغيل من الحافة الموجبة أو السالبة
• وظيفة ريسيت تجبر الخرج منخفض

الاستخدامات

• دوائر توليد عرض نبضة دقيق
• تطبيقات توقيت مُشغّل بحافتين
• تصميمات تمديد نبضة مرنة

المواصفات الفنية

• الأقسام: 2 مستقلة، قابلة لإعادة التشغيل
• التريجر: أي حافة (موجبة أو سالبة)
• الميزة: وظيفة ريسيت

لمزيد من التفاصيل التقنية راجع دوائر الملتقط أحادي الاستقرار على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
