BMS 3S 25A

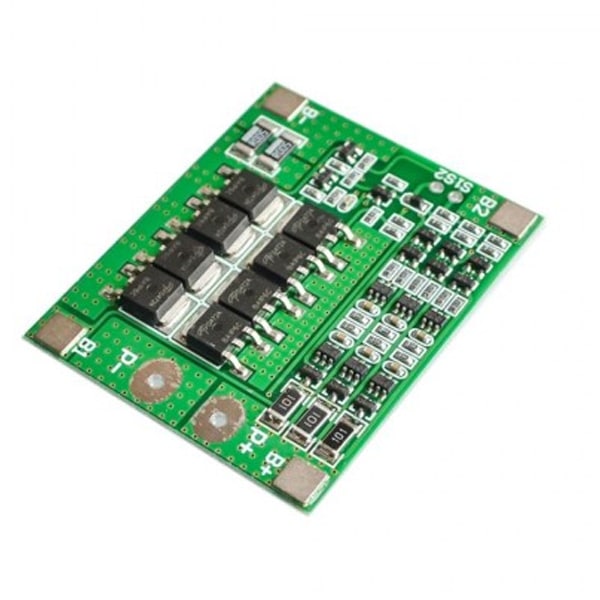

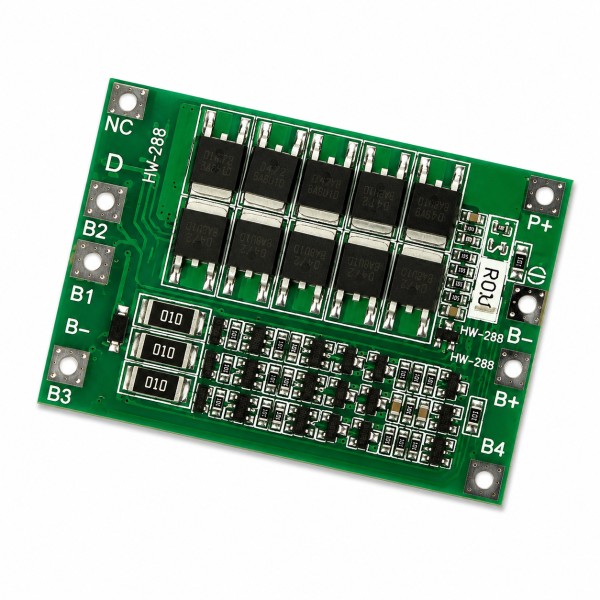

BMS 3S 25A Balanced & Protected Battery Board

The BMS 3S 25A protection board is built for a 3-series lithium pack (nominal 11.1V, fully charged around 12.6V), combining active cell balancing with overcharge, over-discharge, overcurrent and short-circuit protection in one small circuit board.

BMS 3S 25A – How It Works

During charging, the balancing circuit bleeds a small current from cells that reach full charge slightly ahead of the others, keeping all 3 cells within a tight voltage window instead of letting one weak cell drift and eventually fail early. The protection MOSFETs disconnect the pack entirely if any single cell exceeds its safe upper voltage, drops below a safe minimum, or if the load draws more than the board’s rated 25A, and a dedicated short-circuit trip reacts within microseconds if the output is ever accidentally bridged. 25A sits between the lighter 20A and heavier 40A variants, a practical middle ground for 3S packs with moderate but sustained current draw.

Key Features

• 3S configuration, nominal 11.1V, full charge ~12.6V
• Rated continuous current: 25A
• Active cell balancing during charge
• Overcharge, over-discharge, overcurrent and short-circuit protection

Typical Applications

• Mid-drain 3S packs between the 20A and 40A variants
• Custom 18650/21700 battery pack builds
• Any 3-series lithium pack needing balanced protection

Specifications

• Cell configuration: 3S
• Continuous current rating: 25A
• Balancing: passive resistive balancing during charge

Protection thresholds follow standard lithium-ion BMS practice documented in UFine Battery’s lithium protection circuit guide. Because this board balances but does not charge the pack itself, it must be paired with a charger matched to the pack’s full 3S voltage, not a single-cell charger like a TP4056, which would only ever charge one cell in the series string.

Because a failed protection MOSFET can allow a cell to overcharge unnoticed, it’s worth periodically checking pack voltage with a separate multimeter rather than trusting the board’s protection blindly forever.

Looking for more sensors? Browse our full range of sensors and modules.

بورد حماية BMS 3S 25A

بورد BMS 3S 25A مصمم لحزمة ليثيوم 3 خلية على التوالي (اسمي 11.1V، شحن كامل حوالي 12.6V)، بيجمع توازن خلايا فعال مع حماية من الشحن الزايد والتفريغ الزايد وزيادة التيار والقصر في بورد صغير واحد.

BMS 3S 25A – إزاي شغال

أثناء الشحن، دائرة التوازن بتسحب تيار صغير من الخلايا اللي بتوصل للشحن الكامل قبل الباقي شوية، وده بيحافظ على كل الـ3 خلية في نطاق جهد ضيق بدل ما خلية ضعيفة تنجرف وتتعطل بدري. مقاومات MOS الحماية بتفصل الحزمة بالكامل لو أي خلية واحدة تخطت أقصى جهد آمن، أو نزلت تحت أقل حد آمن، أو لو الحمل سحب أكتر من 25 أمبير المقننة، ودائرة قصر مخصصة بترد في أجزاء من الميكروثانية لو الخرج اتوصل غلط. 25 أمبير بين نسخة 20 الأخف ونسخة 40 الأتقل، حل وسط عملي لحزم 3S بسحب تيار معتدل لكن مستمر.

المواصفات الأساسية

• تشكيل 3S، اسمي 11.1V، شحن كامل ~12.6V
• تيار مستمر مقنن: 25 أمبير
• توازن خلايا فعال أثناء الشحن
• حماية من الشحن الزايد والتفريغ الزايد وزيادة التيار والقصر

الاستخدامات

• حزم 3S متوسطة السحب بين نسختي 20 و40 أمبير
• بناء حزم بطاريات 18650/21700 مخصصة
• أي حزمة ليثيوم 3 خلية محتاجة حماية متوازنة

المواصفات الفنية

• تشكيل الخلايا: 3S
• تقنين التيار المستمر: 25 أمبير
• التوازن: توازن مقاومي سلبي أثناء الشحن

حدود الحماية بتتبع ممارسات BMS القياسية لليثيوم أيون الموثقة في دليل UFine Battery لدائرة حماية الليثيوم. وبما إن البورد ده بيوازن بس مش بيشحن الحزمة نفسها، لازم يتقرن بشاحن مطابق لجهد الحزمة الكامل 3S، مش شاحن خلية واحدة زي TP4056، اللي هيشحن خلية واحدة بس في السلسلة.

وبما إن ترانزستور حماية معطل ممكن يخلي خلية تتشحن زيادة من غير ما تلاحظ، يستاهل تتأكد من جهد الحزمة بمقياس منفصل بين فترة وأخرى بدل ما تثق في حماية البورد بشكل أعمى للأبد.
