Lithium Battery Charger Protection Module (BMS) 2S 8A 7.4V With Nickel Strip

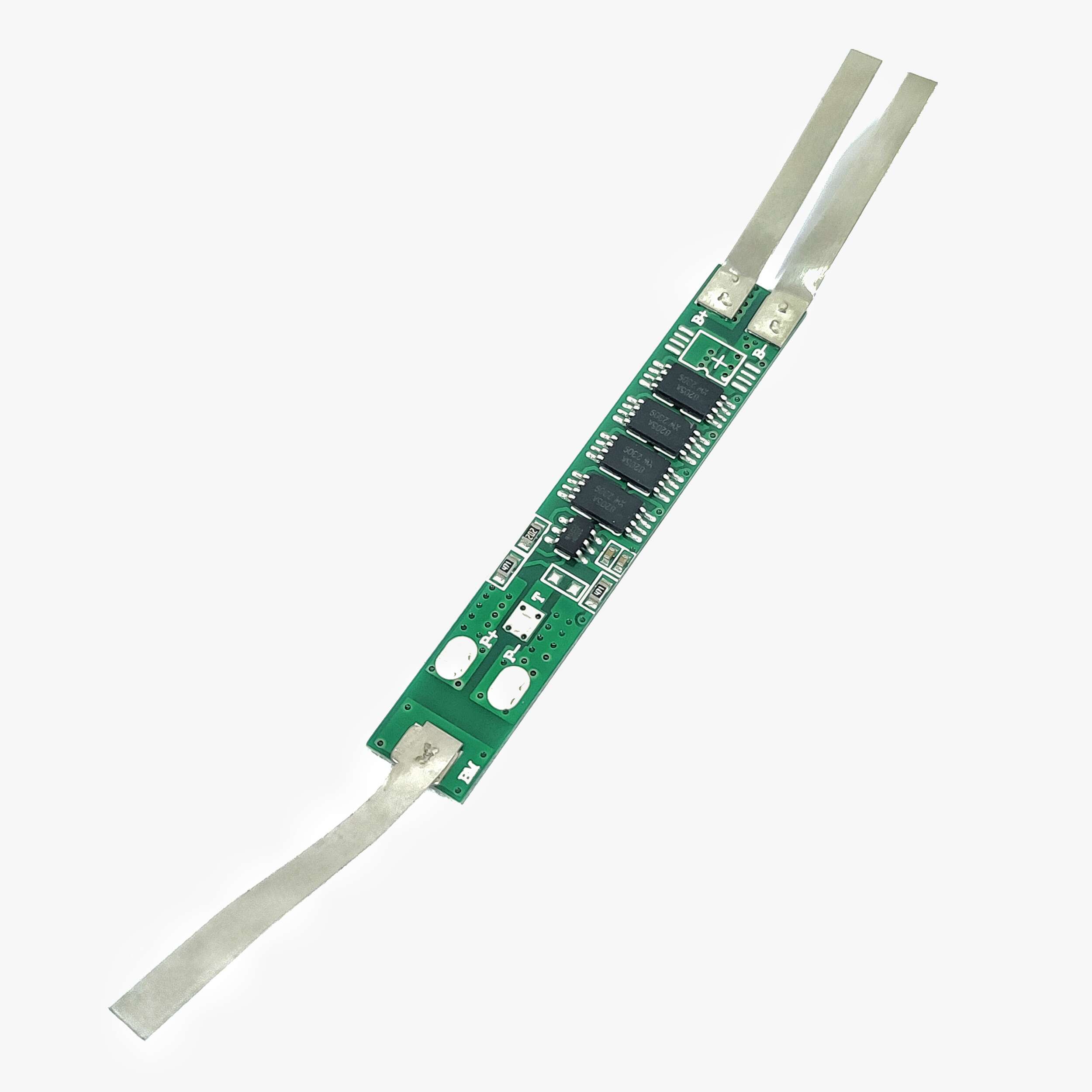

2S 8A 7.4V BMS Protection Module (with Nickel Strip)

The 2S 8A 7.4V BMS Protection Module is a battery management circuit designed to safely manage two 3.7V lithium cells wired in series, protecting the resulting 7.4V pack from the failure modes that damage cells or start fires.

2S BMS Module – How It Works

The board continuously monitors both cells and cuts off charging once any cell reaches its overcharge threshold (typically 4.25-4.35V), and cuts off discharge once a cell drops to its overdischarge threshold (roughly 2.3-3.0V), keeping every cell inside its safe operating window. It also provides short-circuit and overcurrent protection, handling up to 8A of continuous current with a higher transient rating for brief current spikes, and its internal resistance stays under 100mΩ so it doesn’t meaningfully waste power or generate excess heat during normal charge/discharge cycles. The version supplied here includes a pre-attached nickel strip, ready to spot-weld or solder directly to a pair of 18650 cells, streamlining assembly of a small 7.4V battery pack.

Key Features

• 2S configuration: 7.4V nominal, 8.4V full charge
• Max continuous current: 8A (16A transient)
• Overcharge, over-discharge and short-circuit protection
• Pre-attached nickel strip for direct cell welding

Typical Applications

• DIY 7.4V 18650 battery pack builds
• Massager and handheld device battery packs
• Solar light and LED backup battery packs

Specifications

• Configuration: 2S, 7.4V nominal / 8.4V full charge
• Max current: 8A continuous, 16A transient
• Internal resistance: <100mΩ

Specifications are sourced from seller documentation for the 2S 8A 7.4V lithium battery BMS with nickel strip. Because this board protects a series pair rather than individual cells independently, use two cells of matched capacity and age so both discharge and charge together evenly. Mismatched cells can drift apart in voltage over repeated cycles, which shortens overall pack life even with the protection circuit working correctly, so pairing cells from the same batch and capacity grade is worth the extra care during assembly.

Looking for more sensors? Browse our full range of sensors and modules.

موديول حماية BMS 2S 8 أمبير 7.4 فولت (بشريط نيكل)

موديول حماية BMS بجهد 7.4 فولت 8 أمبير 2S دائرة إدارة بطارية مصممة لإدارة خليتين ليثيوم 3.7 فولت متسلسلتين بأمان، وبتحمي الحزمة الناتجة 7.4 فولت من أنماط الفشل اللي بتضر الخلايا أو تسبب حرايق.

موديول BMS 2S – إزاي شغال

البورد بيراقب الخليتين باستمرار وبيقطع الشحن بمجرد ما أي خلية توصل لحد الشحن الزايد (عادة 4.25-4.35 فولت)، وبيقطع التفريغ بمجرد ما خلية تنزل لحد التفريغ الزايد (تقريبًا 2.3-3.0 فولت)، وده بيحافظ على كل خلية جوه نطاق التشغيل الآمن بتاعها. بيوفر كمان حماية قصر دائرة وتيار زايد، بيتحمل حتى 8 أمبير تيار مستمر بتقنين أعلى للطفرات اللحظية القصيرة، ومقاومته الداخلية فاضلة أقل من 100 ملي أوم فمبيهدرش طاقة بشكل ملحوظ أو يولد حرارة زايدة أثناء دورات الشحن/التفريغ العادية. النسخة المتوفرة هنا بتشمل شريط نيكل ملحق مسبقًا، جاهز للحام بالنقطة أو اللحام العادي مباشرة على زوج خلايا 18650، وده بيسهل تجميع حزمة بطارية 7.4 فولت صغيرة.

المواصفات الأساسية

• تكوين 2S: 7.4 فولت اسمي، 8.4 فولت شحن كامل
• أقصى تيار مستمر: 8 أمبير (16 أمبير لحظي)
• حماية شحن زايد وتفريغ زايد وقصر دائرة
• شريط نيكل ملحق مسبقًا للحام مباشر على الخلايا

الاستخدامات

• مشاريع بناء حزمة بطارية 18650 بجهد 7.4 فولت
• حزم بطارية أجهزة المساج والمحمولة باليد
• حزم بطارية احتياطية لإنارة شمسية وLED

المواصفات الفنية

• التكوين: 2S، 7.4 فولت اسمي / 8.4 فولت شحن كامل
• أقصى تيار: 8 أمبير مستمر، 16 أمبير لحظي
• المقاومة الداخلية: أقل من 100 ملي أوم

المواصفات مأخوذة من توثيق بائع لـموديول BMS بطارية ليثيوم 2S 8 أمبير 7.4 فولت بشريط نيكل. وبما إن البورد ده بيحمي زوج متسلسل مش خلايا فردية مستقلة، استخدم خليتين بسعة وعمر متطابقين عشان يتشحنوا ويتفرغوا مع بعض بالتساوي.
