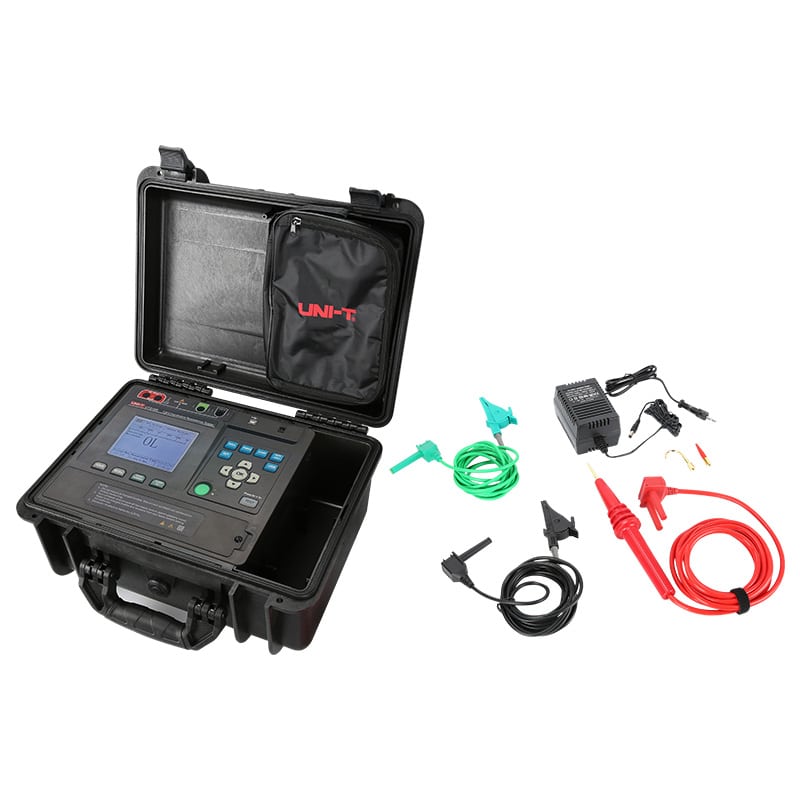

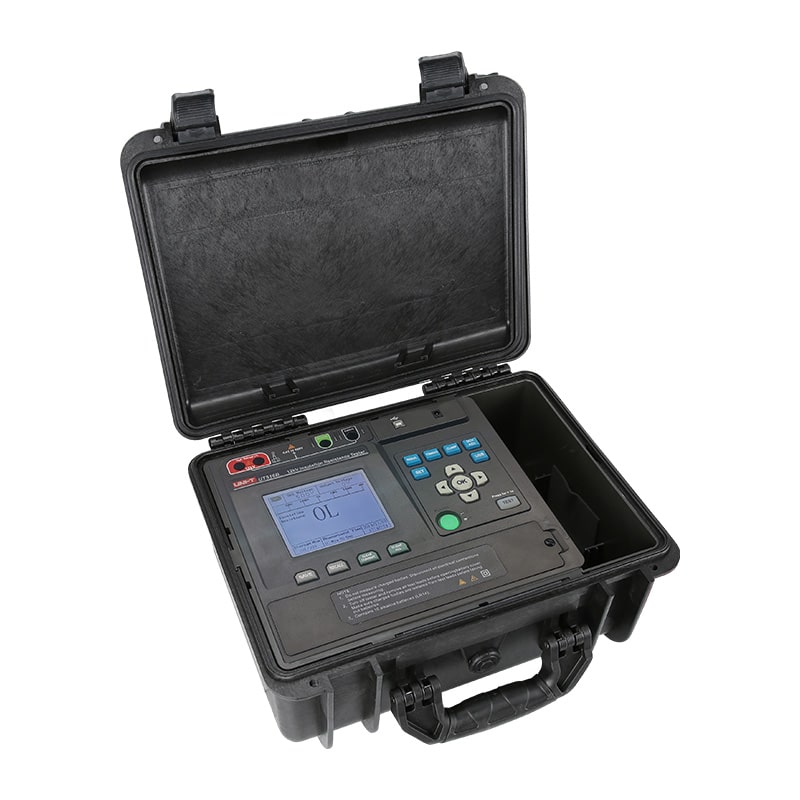

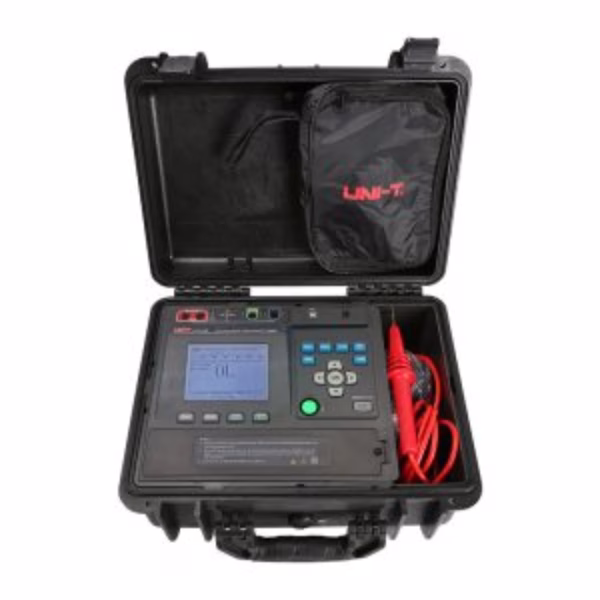

UT516B Insulation Resistance Tester

UT516B Insulation Resistance Tester

The UT516B insulation tester tops UNI-T’s insulation-testing lineup with 6 test voltage ranges reaching 12,000V, well beyond the UT513A’s 5000V ceiling, for the highest-voltage industrial equipment.

UT516B insulation tester – How It Works

Its 6 ranges (500V, 1000V, 2500V, 5000V, 10000V, and 12000V) cover everything from standard cable testing up to the highest-voltage industrial equipment, with fine voltage adjustment in 10% steps at every range except the top 12000V tier for precise control over test stress. Results save to internal memory and transfer to a PC over USB, either afterward or in real time during the test.

This is a specialist tool for high-voltage substation and generator work rather than everyday cable checks – the kind of test where a lower-capability megger simply can’t apply enough stress to reveal a real insulation problem.

Key Features

• 6 test voltage ranges: 500V to 12,000V
• Fine voltage adjustment: 10% steps per range
• USB real-time or post-test data transfer
• Internal test-data memory

Typical Applications

• High-voltage substation and generator insulation testing
• Industrial equipment requiring maximum test stress
• Real-time data logging during extended tests

Specifications

• Test Voltage: 500V-12,000V (6 ranges)
• Adjustment: 10% steps (except 12,000V)
• Interface: USB, real-time or stored
• Application: Highest-voltage industrial equipment

Safe Testing Practice

Always confirm the circuit is fully de-energized and isolated before applying a test voltage, because insulation testers deliberately output high voltage and connecting one to a live circuit is dangerous to both the operator and the instrument. Discharge the tested equipment afterwards, since cables and windings can hold a charge long enough to deliver a shock minutes later.

Disconnect sensitive electronics from the circuit before testing, as the applied test voltage can damage semiconductors and surge protection devices that were never designed to see it. Record readings alongside ambient temperature and humidity, because insulation resistance varies significantly with both and a trend over time tells far more than a single absolute number.

Reference: megohmmeter insulation testing — browse our full range of UNI-T measuring instruments.

UT516B Insulation Resistance Tester

فاحص UT516B للعزل بيتصدر تشكيلة اختبار العزل بتاعة UNI-T بـ6 مديات فولت اختبار توصل لـ12,000 فولت، أبعد بكتير من سقف UT513A البالغ 5000 فولت، لأعلى معدات صناعية فولت.

UT516B insulation tester – إزاي شغالة

مدياته الـ6 (500 و1000 و2500 و5000 و10000 و12000 فولت) بيغطوا كل حاجة من اختبار كابل قياسي لحد أعلى معدات صناعية فولت، بضبط دقيق للفولت بخطوات 10% في كل مدى ما عدا مستوى الـ12000 فولت الأعلى لتحكم دقيق في إجهاد الاختبار. النتايج بتتخزن في ذاكرة داخلية وتتنقل لكمبيوتر عبر USB، إما بعدين أو في الوقت الحقيقي أثناء الاختبار.

ده أداة متخصصة لشغل محطات فرعية ومولدات جهد عالي مش فحوصات كابل يومية – نوع الاختبار اللي ميجر أقل قدرة ببساطة مش هيقدر يطبق إجهاد كافي يكشف مشكلة عزل حقيقية.

المواصفات الأساسية

• 6 مديات فولت اختبار: 500 لـ12,000 فولت
• ضبط فولت دقيق: خطوات 10% لكل مدى
• نقل بيانات USB فوري أو بعد الاختبار
• ذاكرة بيانات اختبار داخلية

الاستخدامات

• اختبار عزل محطة فرعية ومولد جهد عالي
• معدات صناعية محتاجة أقصى إجهاد اختبار
• تسجيل بيانات فوري أثناء اختبارات ممتدة

المواصفات الفنية

• فولت الاختبار: 500-12,000 فولت (6 مديات)
• الضبط: خطوات 10% (ما عدا 12,000 فولت)
• الواجهة: USB، فوري أو مخزن
• التطبيق: معدات صناعية أعلى فولت

ممارسات اختبار آمنة

دايمًا اتأكد إن الدائرة مفصولة ومعزولة تمامًا قبل ما تطبق فولت اختبار، لأن أجهزة اختبار العزل بتطلع فولت عالي عن قصد وتوصيلها بدائرة حية خطر على المشغل والجهاز. فرّغ المعدة المختبرة بعد الاختبار، لأن الكابلات والملفات ممكن تحتفظ بشحنة كافية تدي صدمة بعد دقايق.

افصل الإلكترونيات الحساسة من الدائرة قبل الاختبار، لأن فولت الاختبار المطبق ممكن يضر أشباه الموصلات وأجهزة الحماية من التيار العالي اللي ماتصممتش تشوفه. سجل القراءات مع حرارة ورطوبة الجو، لأن مقاومة العزل بتتغير كتير مع الاتنين والاتجاه مع الوقت بيقول أكتر بكتير من رقم مطلق واحد.

لمزيد من التفاصيل التقنية راجع اختبار العزل بالميجاوميتر على ويكيبيديا، وتصفح باقي أجهزة قياس UNI-T المتوفرة عندنا.
