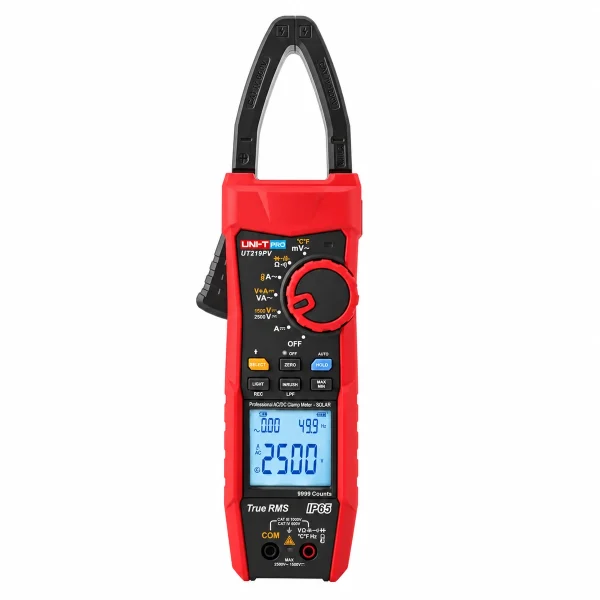

UT219PV Professional AC/DC Clamp Meter

UT219PV Professional AC/DC Clamp Meter

The UT219PV solar clamp meter is UNI-T’s purpose-built clamp meter for solar installations, with an ultra-thin 35mm jaw designed to fit narrow gaps inside a combiner box or inverter.

UT219PV solar clamp meter – How It Works

Its dual LCD display shows voltage and current simultaneously while measuring AC/DC current up to 999.9A and DC voltage up to 2500V with True RMS accuracy – ranges built for high-voltage solar strings rather than standard household circuits. A polarity-detection alarm flashes red and displays a warning symbol when DC voltage below -10V is sensed, catching reversed PV wiring before it causes damage.

For larger installations, an optional UT-CS09D flex clamp sensor extends AC current measurement up to 3000A, and Bluetooth connectivity lets you log readings remotely – all under an IP65 rating with CAT III 1500V / CAT IV 600V safety certification.

Key Features

• AC/DC current up to 999.9A, ultra-thin 35mm jaw
• DC voltage up to 2500V, True RMS
• Reversed-polarity alarm (LED + LCD warning)
• Bluetooth logging, IP65, CAT III 1500V / CAT IV 600V

Typical Applications

• Solar combiner box and inverter testing
• PV string voltage and current verification
• Reversed-polarity fault detection

Specifications

• Current: AC/DC up to 999.9A (up to 3000A with UT-CS09D)
• Voltage: DC up to 2500V, AC up to 1500V
• Jaw: 35mm ultra-thin
• Safety: IP65, CAT III 1500V / CAT IV 600V

Getting Accurate Readings

Clamp only one conductor at a time when measuring current, because enclosing both the live and neutral wires together cancels their magnetic fields and produces a near-zero reading. Center the conductor inside the jaw opening as much as possible, since a wire pressed against the edge of the jaw reads slightly lower than one sitting in the middle.

Keep the jaw faces clean and free of dust or corrosion, because any gap or debris between the two halves when they close weakens the magnetic coupling the measurement depends on. Check that the jaws close fully and align properly before each session, as a bent or misaligned jaw is a common cause of readings that drift from the true value.

Reference: photovoltaic system measurement — browse our full range of UNI-T measuring instruments.

UT219PV Professional AC/DC Clamp Meter

كلامب ميتر UT219PV للطاقة الشمسية كلامب ميتر UNI-T مصمم خصيصًا لتركيبات الطاقة الشمسية، بفك فائق النحافة 35 مم مصمم يدخل فجوات ضيقة جوه علبة الدمج أو الإنفرتر.

UT219PV solar clamp meter – إزاي شغالة

شاشة LCD مزدوجة بتاعته بتعرض فولت وتيار في نفس الوقت وهي بتقيس تيار متردد/مستمر لحد 999.9 أمبير وفولت مستمر لحد 2500 فولت بدقة True RMS – مديات مبنية لسلاسل شمسية عالية الجهد مش دوائر منزلية قياسية. إنذار كشف قطبية بيضيء أحمر ويعرض رمز تحذير لما يحس فولت مستمر أقل من -10 فولت، وده بيمسك توصيل PV معكوس قبل ما يسبب ضرر.

للتركيبات الأكبر، مستشعر ملقط مرن اختياري UT-CS09D بيوسع قياس التيار المتردد لحد 3000 أمبير، واتصال بلوتوث بيخليك تسجل القراءات عن بعد – كل ده تحت تصنيف IP65 مع شهادة سلامة CAT III 1500V / CAT IV 600V.

المواصفات الأساسية

• تيار متردد/مستمر لحد 999.9 أمبير، فك فائق النحافة 35 مم
• فولت تيار مستمر لحد 2500 فولت، True RMS
• إنذار قطبية معكوسة (LED + تحذير LCD)
• تسجيل بلوتوث، IP65، CAT III 1500V / CAT IV 600V

الاستخدامات

• اختبار علبة دمج شمسية وإنفرتر
• التحقق من فولت وتيار سلسلة PV
• كشف عطل قطبية معكوسة

المواصفات الفنية

• التيار: متردد/مستمر لحد 999.9 أمبير (لحد 3000 أمبير مع UT-CS09D)
• الفولت: تيار مستمر لحد 2500 فولت، متردد لحد 1500 فولت
• الفك: 35 مم فائق النحافة
• السلامة: IP65، CAT III 1500V / CAT IV 600V

إزاي تاخد قراءات دقيقة

امسك موصل واحد بس في المرة وانت بتقيس التيار، لأن إحاطة سلك الحي والمحايد مع بعض بتلغي مجالاتهم المغناطيسية وبتدي قراءة قريبة من الصفر. وسّط الموصل جوه فتحة الفك قد ما تقدر، لأن سلك ملزوق في حافة الفك بيقرا أقل شوية من سلك في النص.

خلي وشوش الفك نضيفة وخالية من الغبار أو الصدأ، لأن أي فجوة أو أوساخ بين النصين وهما بيقفلوا بتضعف الاقتران المغناطيسي اللي القياس معتمد عليه. اتأكد إن الفكوك بتقفل بالكامل ومتحاذية صح قبل كل جلسة، لأن فك معوج أو مش متحاذي سبب شائع لقراءات بتنحرف عن القيمة الحقيقية.

لمزيد من التفاصيل التقنية راجع قياس أنظمة الطاقة الشمسية على ويكيبيديا، وتصفح باقي أجهزة قياس UNI-T المتوفرة عندنا.
